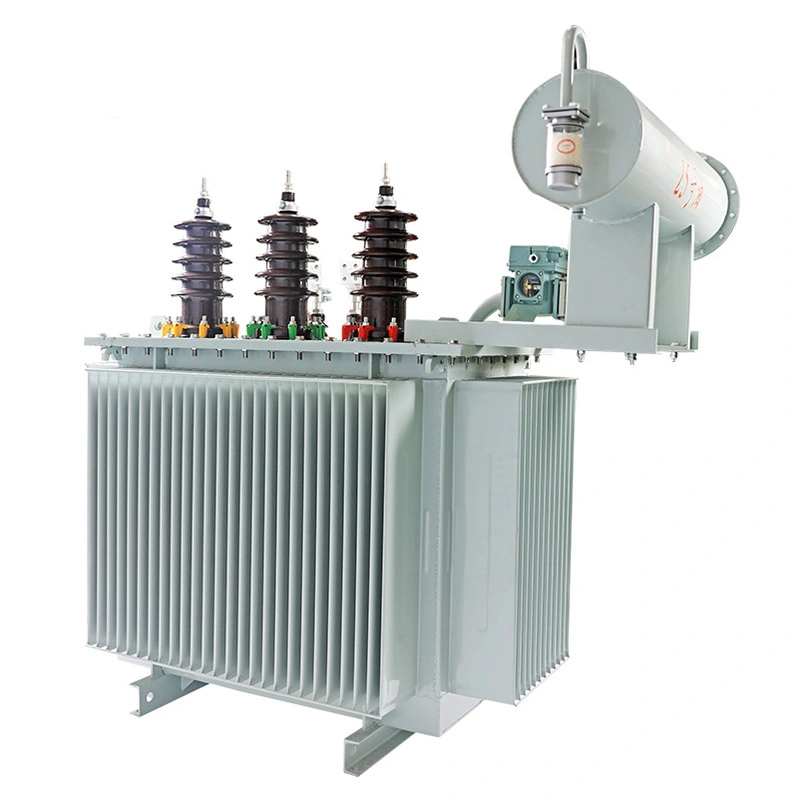

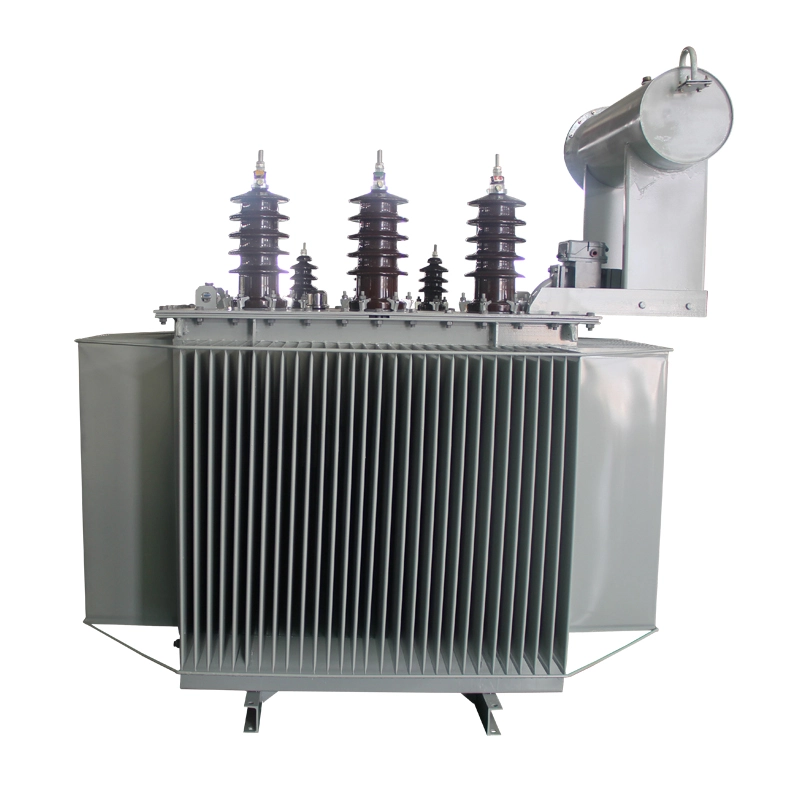

부하 전력 변압기의 삼상 S11 35kv 1000kva

부하 전력 변압기의 3상 s11 35kv 1000kva는 IEC 및 GB 표준을 준수합니다. 이 제품의 무부하 전압 조정 범위는 35±3*2.5% kV 및 38.5±3*2.5% kV입니다. 출력 전압의 안정성을 보장하기 위해 1차 측의 무부하 전압 조정 스위치를 통해 전압 조정 범위 내에서 수동, 전기 또는 자동으로 조정할 수 있습니다. 35kV 수준에서 6300kVA 이상의 변압기의 경우 접힌 판형 오일 탱크를 사용하면 오일 탱크의 기계적 강도가 크게 향상되고 용접이 줄어들며 변압기의 외관 품질이 향상되고 경제적 이점이 좋습니다.

기술적인 매개변수:

특징:

1. 에너지 소비가 적고 에너지 절약 효과가 뛰어납니다. 특히, 무부하 손실은 국가 표준 GB/T6451보다 평균 약 25% 낮아져 크게 감소했습니다.

2. 코어는 고품질 냉간 압연 실리콘 강판으로 만들어집니다. 국내에서 앞선 크로스커팅 라인으로 컷팅버가 0.02mm이하로 보장됩니다. 전체 공정에는 완전한 베벨 조인트가 있고 펀칭이 없으며 요크가 겹치지 않습니다. 코어 기둥은 서로 쌓여서 결합되어 콤팩트하고 평평하며 견고한 전체를 형성합니다. 이는 무부하 손실, 무부하 전류 및 변압기의 소음을 효과적으로 줄입니다.

3. 부하 전력 변압기 코일의 3상 s11 35kv 1000kva는 고순도 무산소 구리로 만들어져 구리 손실을 효과적으로 줄입니다. 코일 패드와 지지대 모서리를 둥글게 처리하여 균일한 전계를 구현하고 신뢰성을 높였습니다. 내부 와인딩 지지대를 강화하여 안정성을 높이고 불안정성과 변형을 방지합니다.

4. 탱크 벽은 단일 강판으로 구성됩니다. 대형 프레스 기계에 의해 골판형 구조로 성형되어 용접 횟수를 줄이고 기계적 강도를 높이며 흡열 면적을 넓혀 방열 효과를 향상시키는 동시에 골판형 탱크 벽이 음파의 평면 반사를 방지하여 소음을 줄입니다. 부하 전력 변압기의 3상 s11 35kv 1000kva는 전체적으로 아름답고 단순합니다.

5. 캡슐형 오일 저장소가 채택되어 변압기 오일의 노화 과정을 효과적으로 늦춥니다. 포인터형 오일 레벨 게이지는 잘못된 오일 레벨의 발생을 방지하고 변압기 오일의 빛에 의한 노화 문제를 해결할 수 있습니다. 가스 수집 장치가 있는 가스 릴레이는 유지 관리 및 작동이 편리합니다.

6. 부하변압기 오일탱크의 삼상 s11 35kv 1000kva 실링부분에 특수처리를 하고, 탱크 본체 전체에 페인트를 분사하여 가공시 발생하는 날카로운 모서리와 버, 용접슬래그를 제거하고, 페인트의 접착력을 강화합니다.
