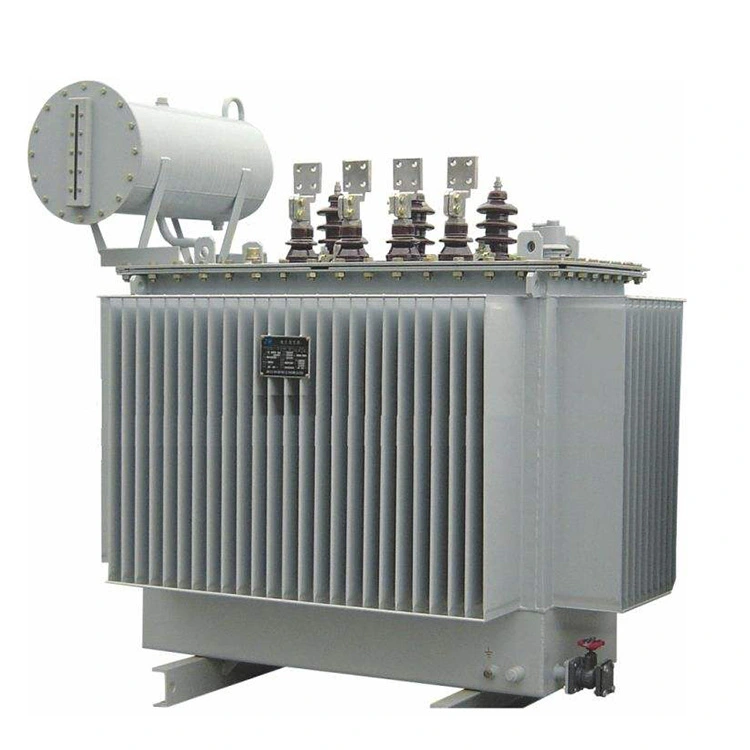

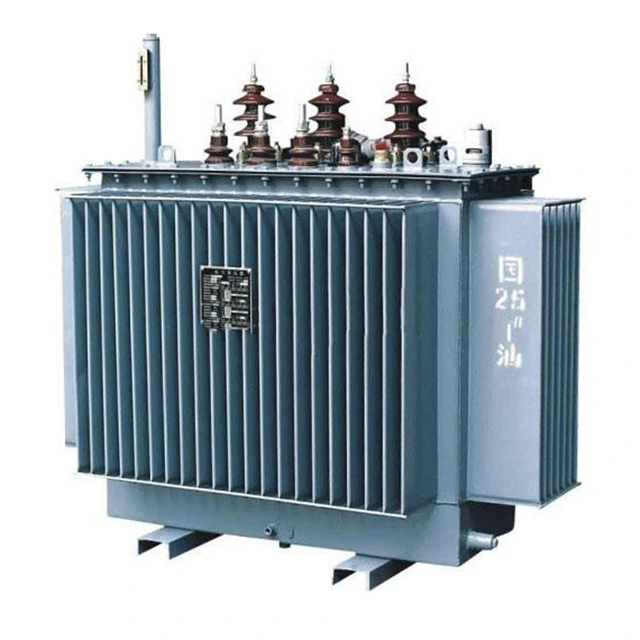

전기 3상 10kv 400kva 전력 변압기

전기 3상 10kv 400kva 전력 변압기는 주로 코어, 권선, 오일 탱크, 냉각 장치 및 보호 장치와 같은 구성 요소로 구성됩니다. 코어는 모두 코어형 구조를 채택하고 있으며 일반적으로 코어형 구조는 중첩 조립 공정을 사용합니다. 권선은 3상 전력 변압기의 회로 부분입니다.

3상 10kv 400kva 전력 변압기의 고전압 및 저전압 부싱은 도체가 포함된 도자기 절연 튜브입니다. 이는 변압기의 1차 및 2차 권선의 연결 및 인출 끝을 고정하고 절연하는 데 사용됩니다.

오일 탱크는 탱크 본체, 탱크 커버, 방열 장치 및 오일 배출 밸브로 구성됩니다. 주요 기능은 변압기를 전체로 통합하고 열 방출을 제공하는 것입니다. 내부에는 권선, 코어 및 변압기 오일이 있습니다.

3상 10kv 400kva 전력 변압기의 오일은 순환 냉각 및 방열 기능뿐만 아니라 단열 효과도 가지고 있습니다. 권선과 탱크 본체(탱크 벽 및 탱크 바닥) 사이에는 일정한 거리가 있으며, 이는 탱크 내 오일의 절연층에 의해 격리됩니다.

방폭파이프는 연료탱크 내 폭발사고를 방지하는 역할을 합니다. 탭 체인저는 변압기 권선의 권선 수를 변경하여 변압기의 출력 전압을 조정하는 데 사용됩니다. 3상 10kv 400kva 전력 변압기에 의한 전압 조절 방법은 권선 중 하나에 탭을 설정하고 권선의 권선 일부를 제거하거나 추가하여 권선 수를 변경하고 전압 비율 변경 목적을 달성하는 것입니다.

기술적인 매개변수:

Q: 3상 10kv 400kva 전력 변압기의 코어는 어떻게 열을 방출합니까?

A: 변압기가 정상적으로 작동하는 동안 철 손실로 인해 코어에서 열이 발생합니다. 코어의 무게와 부피가 클수록 더 많은 열이 발생합니다. 95도 이상의 변압기 오일 온도는 노화되기 쉽기 때문에 코어의 표면 온도는 가능한 한 이 온도 이하로 유지되어야 합니다. 이를 위해서는 코어의 열을 빠르게 방출하기 위한 코어의 방열 구조가 필요합니다. 방열 구조는 주로 코어의 방열 표면을 증가시키는 것입니다. 코어의 방열에는 주로 오일 채널 방열과 코어의 공기 채널 방열이 포함됩니다.

대용량 오일 침지 변압기에서는 열 방출 효과를 높이기 위해 코어 적층 사이에 오일 채널을 설정하는 경우가 많습니다. 오일 채널은 두 가지 유형이 있습니다. 하나는 실리콘 강판에 평행하고 다른 하나는 강판에 수직입니다. 후자의 배열은 더 나은 방열 효과를 갖지만 구조가 더 복잡합니다.

건식 변압기에서 코어는 공냉식입니다. 코어 온도가 허용 값을 초과하지 않도록 하기 위해 철심 기둥과 요크에 공기 채널이 설치되는 경우가 많습니다.
