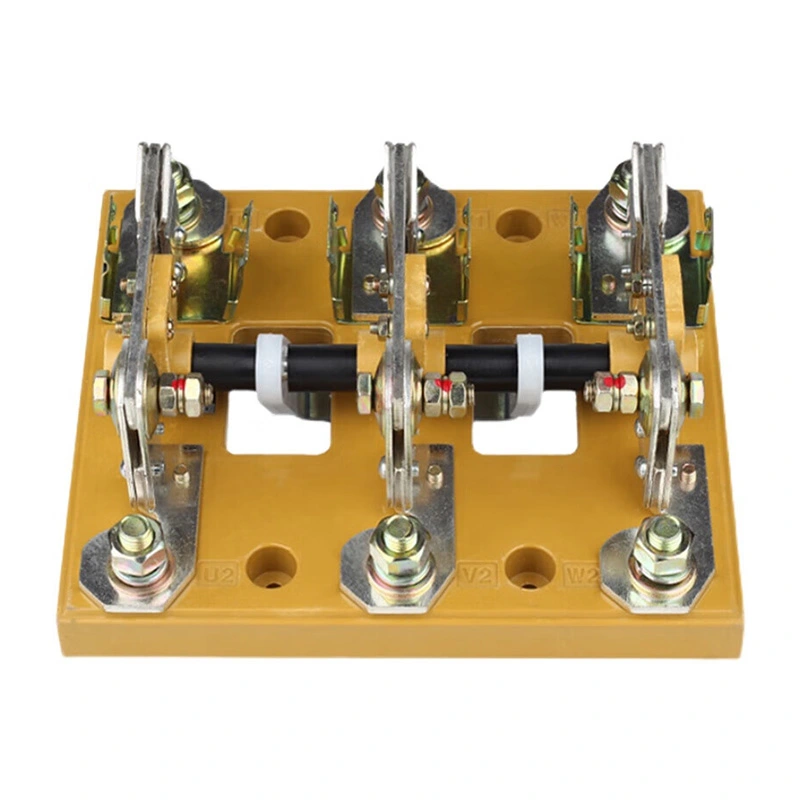

100Amp 4극 절연체 스위치

원저우 XiFa 전력 설비 유한 회사는 견고한 100A 4극 절연체 스위치를 생산하는 신뢰할 수 있는 공장입니다. 이 회사는 전도성 부품 사이에 효과적인 절연을 제공하고 상 간 단락을 방지하기 위해 에폭시 수지 또는 열경화성 플라스틱을 절연 재료로 채택합니다. 그리고 접점은 저항, 가열 및 산화를 감소시키는 은 도금으로 회로의 안정적인 연결 및 분리를 보장하기 위해 전도성이 높은 구리 또는 은도금 구리 합금일 수 있습니다. 또한 판매된 각 100A 4극 절연체 스위치에 대해 기술 팀은 24시간 이내에 고객의 질문에 답변해 드립니다.

문의 보내기

제품 설명

100A 4극 절연체 스위치는 회로를 분리하고 전원 공급 장치를 차단하도록 설계된 전기 스위칭 장치입니다. 이는 2개의 입력 단자와 2개의 출력 단자를 포함하여 4개의 개별 극으로 구성됩니다. 100A 4극 절연 스위치는 안정적인 분리 기능을 제공하여 인력과 장비의 안전을 모두 보장합니다.

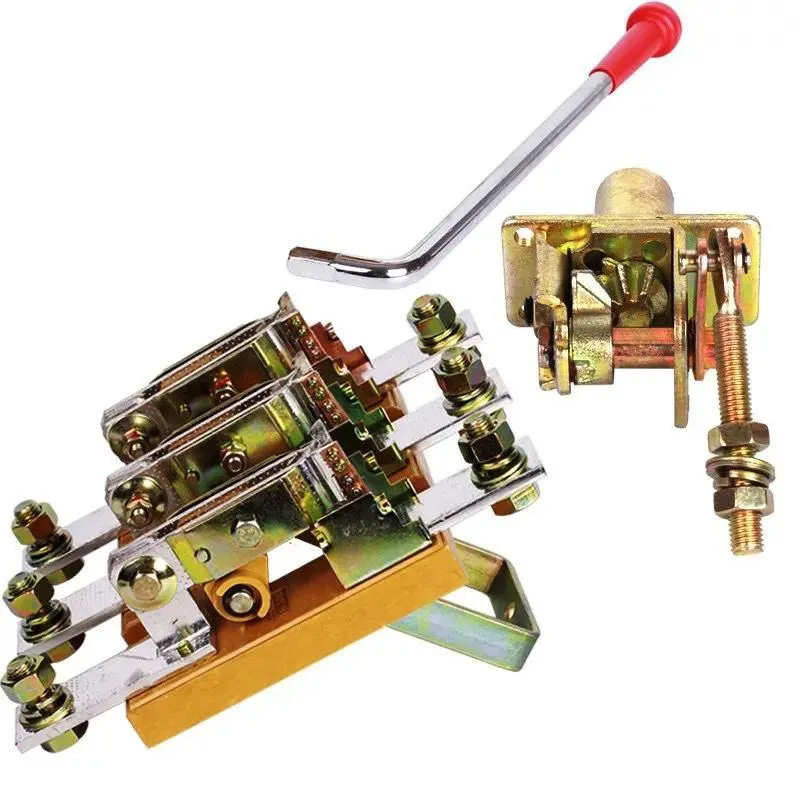

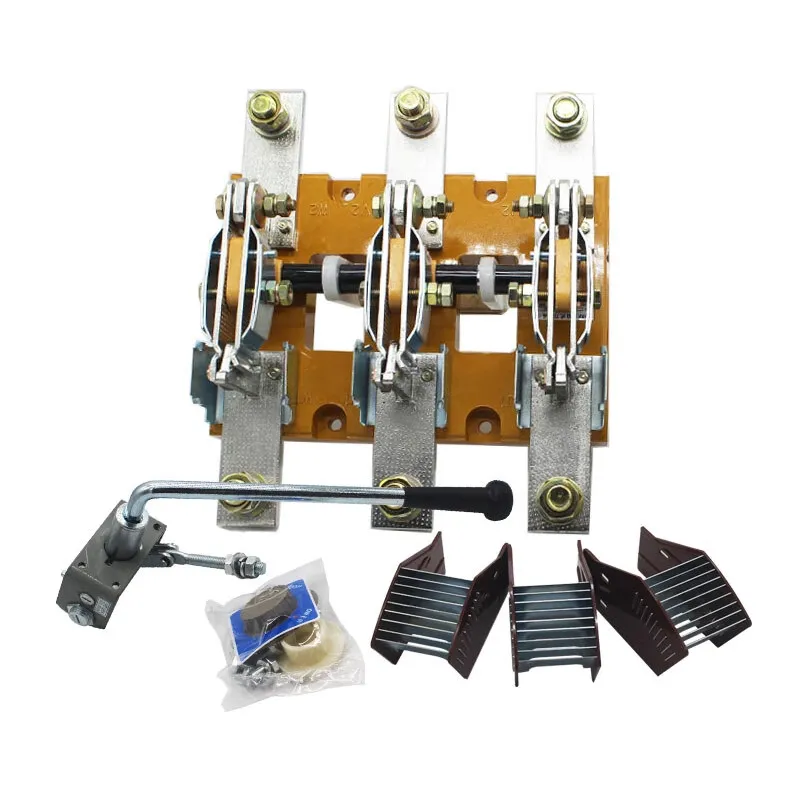

100A 4극 절연체 스위치는 일반적으로 엔클로저, 작동 메커니즘 및 전기 구성 요소의 세 가지 주요 부분으로 구성됩니다. 외함은 누전 및 감전을 방지하기 위해 절연재로 제작되었습니다. 작동 메커니즘을 통해 스위치를 수동으로 열거나 닫을 수 있으며 전기 구성 요소에는 극, 연결 단자 및 기타 전도성 요소가 포함됩니다.

100A 4극 절연체 스위치의 일반적인 응용 분야:

1. 전력 시스템: 변전소 및 배전망에서 널리 사용되는 100A 4극 절연체 스위치는 전력 흐름을 차단하거나 방향을 바꿔 그리드의 안전하고 안정적인 작동을 유지하는 데 도움을 줍니다.

2.산업 설치: 기계 제어 및 자동화 시스템에 적용되는 100A 4극 절연 스위치는 유지 관리 중에 전원을 안전하게 차단하여 작업자와 장비를 모두 보호합니다.

3. 운송 시스템: 철도, 지하철 및 기타 운송 인프라에서 스위치는 전기 회로를 분리하여 승객, 직원 및 장비의 안전을 확보하는 데 사용됩니다.

100 Amp 4 Pole Isolator Switch

생산 매개변수:

1번째(A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
우이(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
절연 내력(V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
유임프(KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
작동 전류 le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
모터 출력(KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw(KA Rms,0.1S/1.0S)	20/10	20/10	12/30	12/30	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
투입 및 차단 용량
액정(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA 피크값)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
기계적 수명(회)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
전기적 수명(회)
Ue=660V 정격 전류 le
COS∮=0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
체중(kg)
3극	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4극	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
작동 토크(Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

유형		프레임 크기(mm)						설치 사이즈(mm)
유형		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3피	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3피	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3피	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3피	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3피	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3피	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3피	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
