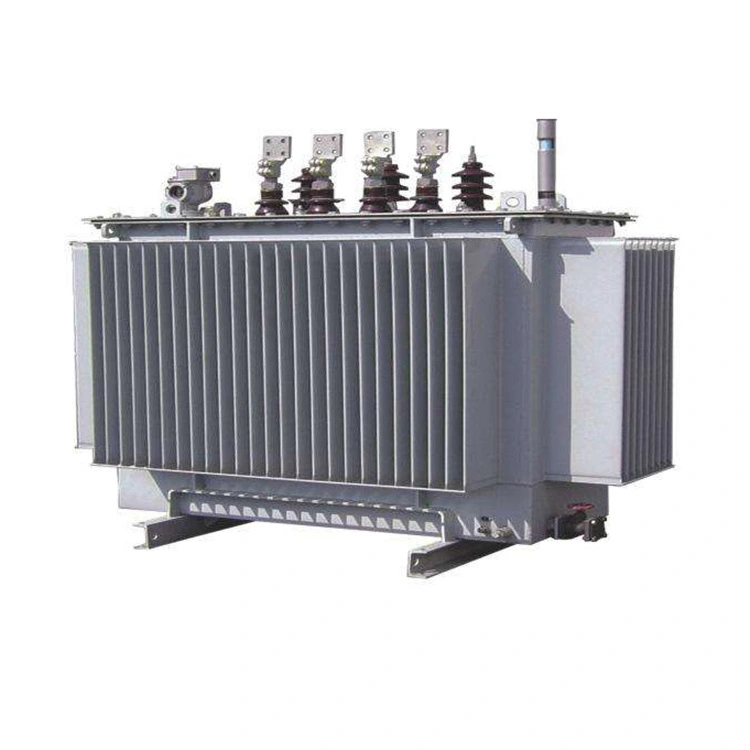

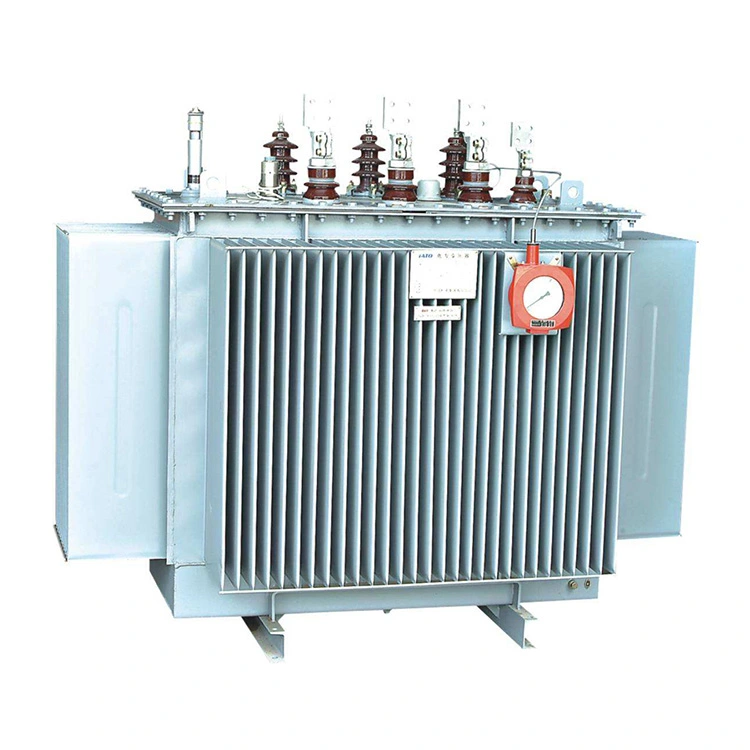

부하 탭 변환 전력 변압기의 11kv 1000kva 코어는 모두 고품질 방향성 냉간 압연 실리콘 강판을 사용합니다. 구조는 완전히 기울어져 있고 구멍이 없으며 코어는 3개 또는 5개의 이음새가 있는 다단계 계단 모양입니다. 공기 손실과 소음이 적습니다. 압연코어를 특수장비를 이용하여 솔기 없이 직접 압연하여 자기저항을 줄이고 공기손실이 적습니다.
권선에는 고품질 구리선이 사용됩니다. 무산소 구리 막대나 구리 코일을 그려서 만듭니다. 그 형태에는 원통형, 새로운 나선형 및 분할 유형 등이 포함되어 부하 탭 변환 전력 변압기의 11kv 1000kva가 충분한 전기 강도, 기계적 강도 및 열 방출 용량을 보장합니다.
오일 탱크는 고품질 강철판을 용접하여 제작합니다. 방열 부품은 칩형 방열판, 확장 방열판 또는 골판지 오일 탱크를 사용합니다. 오일 탱크는 공장에서 신뢰할 수 있는 밀봉 테스트를 거칩니다. 내부 및 외부 표면을 산 세척 및 인산염 처리한 후 부하 시 11kv 1000kva 탭 변환 전력 변압기를 3개의 베이스 코팅과 1개의 표면 코팅으로 칠해 부식에 강하고 우아합니다.
|
제품명 |
부하 탭 변환 전력 변압기의 11kv 1000kva |
|
고전압 |
11kV |
|
수도꼭지 |
±4×2.5% |
|
저전압 |
0.4kV |
|
그룹 연결 |
Yyn0; Dyn11 |
|
빈 부하 전류 |
0.6% |
|
무부하 손실 |
0.8kW 이하 |
|
부하 손실 |
10.3kW 이하 |
|
임피던스 전압 |
4.5% |
Q:부하 탭 변환 전력 변압기에서 11kv 1000kva의 코어로 규소 강판을 사용하는 이유는 무엇입니까?
A: 일반적인 변압기 코어는 일반적으로 실리콘 강판으로 만들어집니다. 규소강은 규소를 함유한 강종으로, 규소 함유량은 0.8%~4.8%입니다. 규소강판을 변압기의 심심으로 사용하는 것은 규소강판 자체가 자성이 강한 소재이기 때문입니다. 통전 코일에서는 큰 자기 유도 강도를 생성하여 변압기의 부피를 줄일 수 있습니다.
실제로 우리는 부하 탭 변환 전력 변압기의 11kv 1000kva가 교류 조건에서 작동한다는 것을 알고 있습니다. 전력 손실은 코일의 저항에서 발생할 뿐만 아니라 교번 전자기 영향으로 인해 철심에도 존재합니다. 철심의 전력 손실은 일반적으로 "철 손실"이라고 불리며 두 가지 이유에 의해 발생합니다. 하나는 "히스테리시스 손실"이고 다른 하나는 "와전류 손실"입니다.
히스테리시스 손실은 히스테리시스 현상으로 인해 자화 중에 코어에 의해 생성되는 철 손실입니다. 이 손실의 크기는 재료의 자기 이력 현상 루프로 둘러싸인 영역에 비례합니다. 규소강판의 자기 이력 루프는 좁기 때문에 이를 변압기의 코어로 사용하면 이력 손실이 적어 발열 정도가 크게 감소합니다.
한편, 규소 원소의 존재로 인해 규소강은 철심 재료의 저항률을 크게 증가시켜 철심 내부의 교류 자기장에 의해 생성된 유도 와전류를 효과적으로 억제하고 와전류 손실을 크게 줄일 수 있습니다.
자체 저손실 특성과 결합된 규소 강판의 적층 및 적층 구조는 11kv 1000kva 부하 탭 변환 전력 변압기 철심이 전력 주파수 AC 조건에서 더 낮은 온도 상승을 가지며 더 많은 에너지를 효율적이고 안정적으로 작동할 수 있게 합니다.
