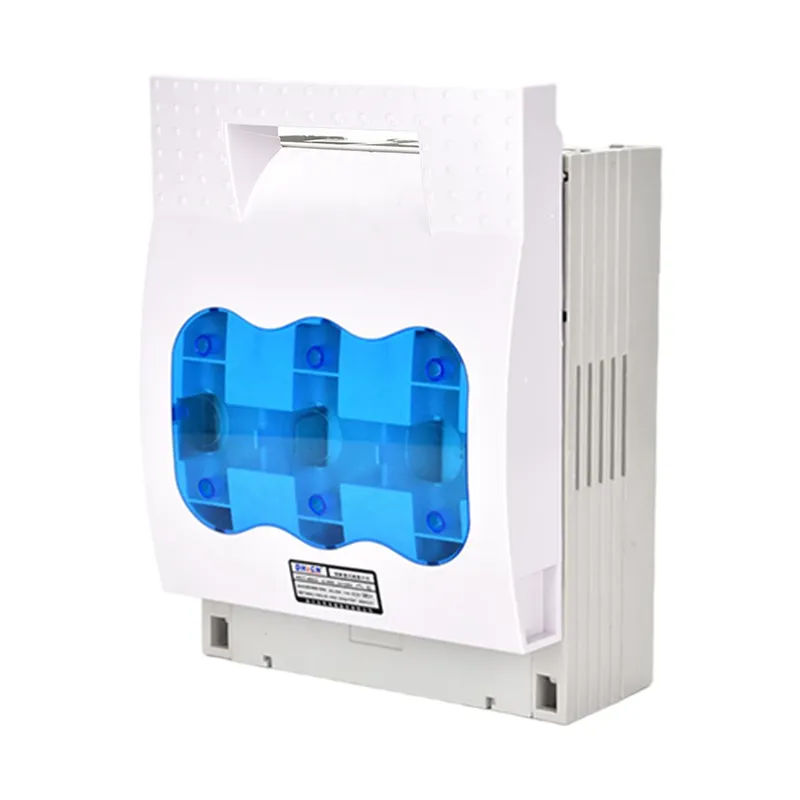

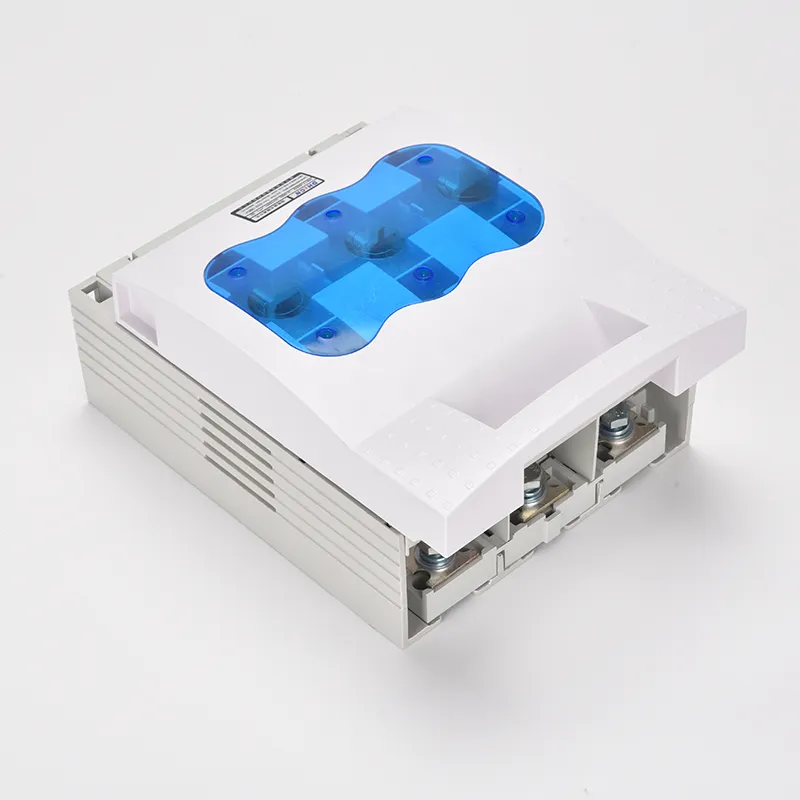

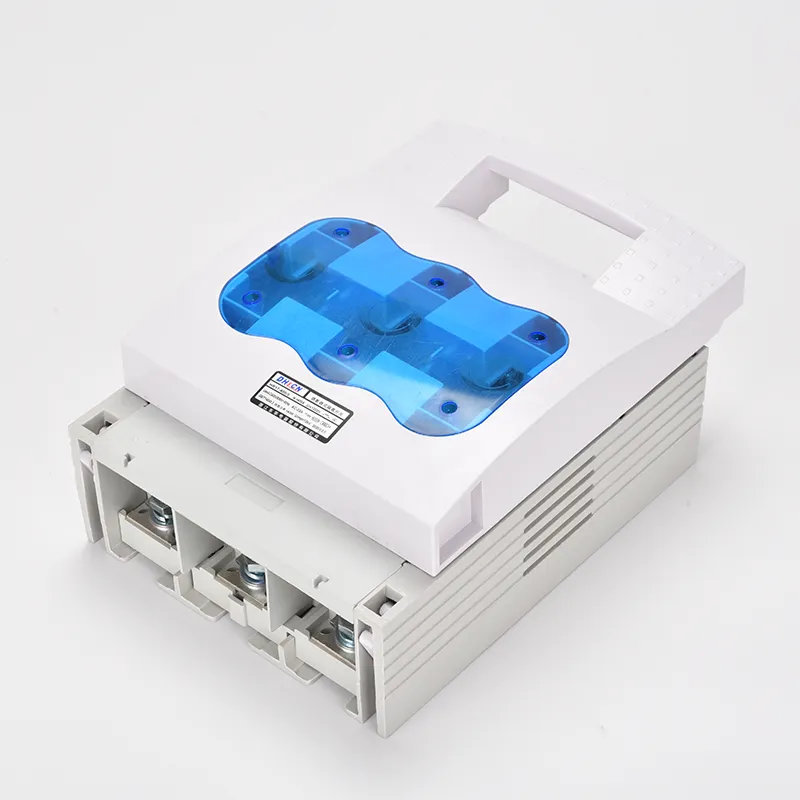

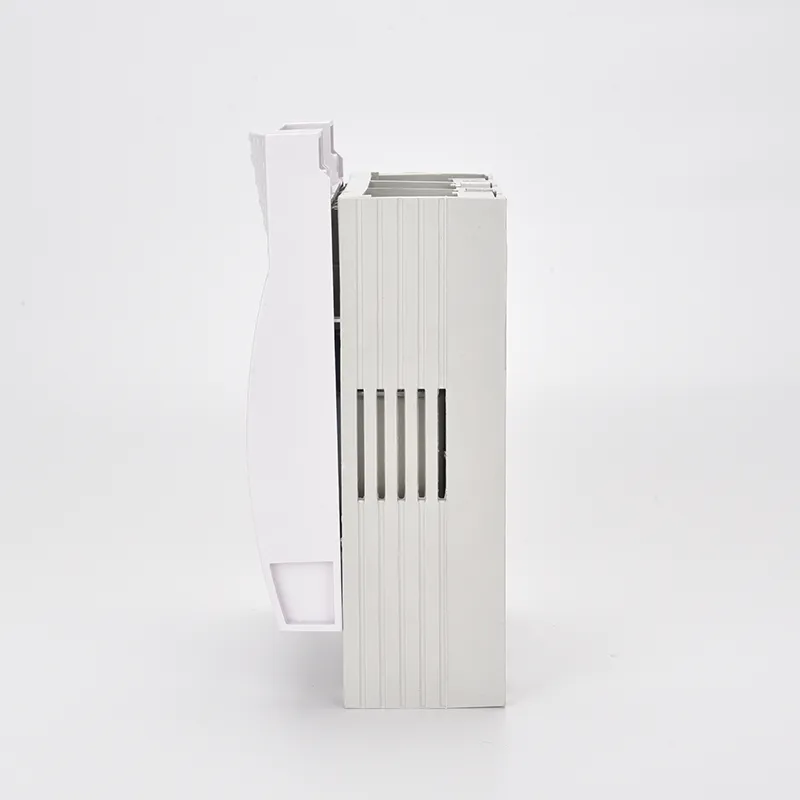

100a 퓨즈 3극 절연체 스위치

고품질 100a 퓨즈 3극 절연체 스위치를 생산하기 위해 Wenzhou XiFa Electric Power Equipment Co., Ltd는 고급 재료 선택과 엄격한 품질 관리를 갖추고 있습니다. Wenzhou XiFa의 각 100a 퓨즈 3극 절연체 스위치는 접점에 저저항 구리를 채택하고 하우징에 난연성 절연 재료를 채택했습니다. 100a 퓨즈 3극 절연체 스위치의 모든 구성 요소는 신뢰성, 내구성 및 긴 서비스 수명을 보장하기 위해 신중하게 선택되었습니다. Wenzhou XiFa에서는 완성된 각각의 100a 퓨즈 3극 절연체 스위치가 일관된 성능과 안전성을 보장하기 위해 육안 검사, 접촉 저항 측정, 절연 저항 테스트, 기계적 작동 테스트를 포함한 여러 품질 검사를 거칩니다.

문의 보내기

제품 설명

100a 퓨즈 3극 절연체 스위치는 퓨즈, 절연체 및 스위치를 단일 장치에 통합한 결합 장치입니다. 주로 정상 작동 시 전류를 차단하고 단락 및 과부하 시 전류를 차단하는 데 사용됩니다. 이러한 유형의 스위치는 저비용, 안정적인 작동, 유지 관리 용이성 등의 장점을 제공하는 동시에 퓨즈 요소를 통해 회로 보호 및 원격 모니터링 기능도 제공합니다.

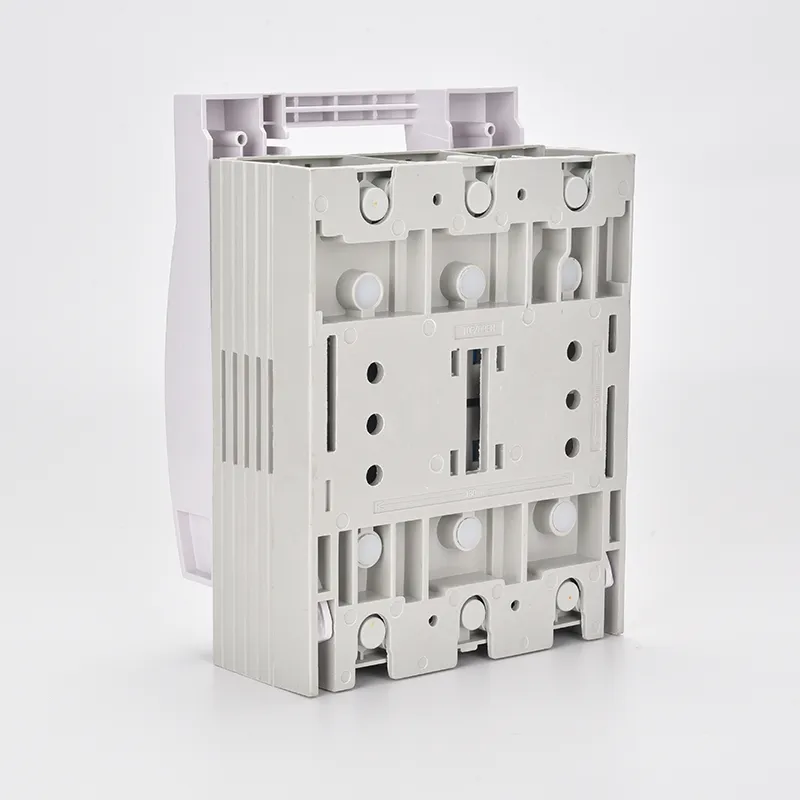

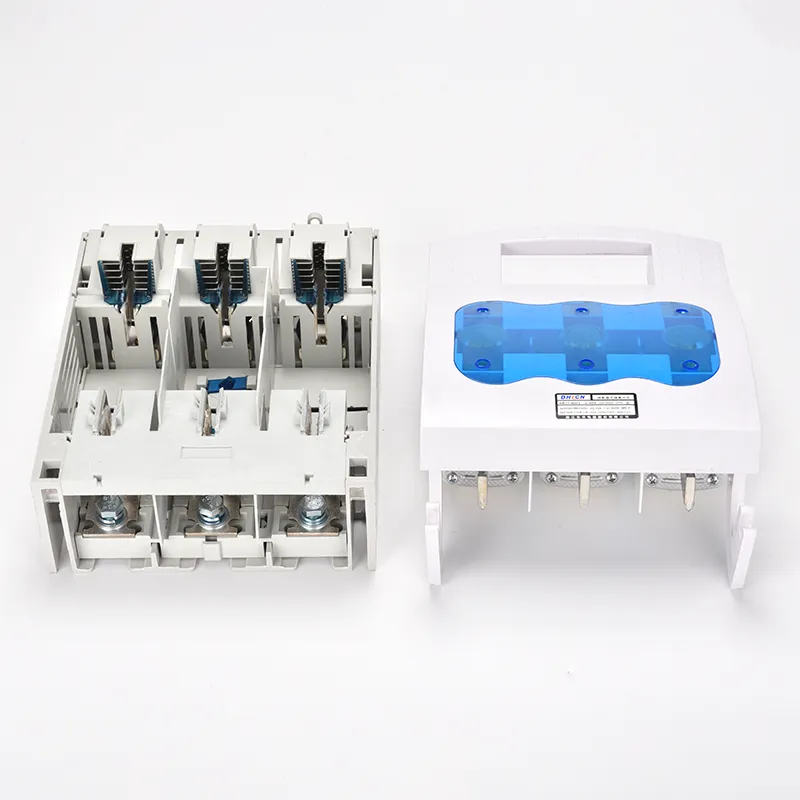

100a 퓨즈 3극 절연체 스위치는 장착 베이스, 고정 접점, 이동 접점 및 힌지 블레이드로 구성됩니다. 닫히면 블레이드가 고정 단자에 접촉하여 전기 경로를 완성합니다. 기존 설계에서는 조립 및 분해가 번거로울 수 있으며, 작동 레버 메커니즘과의 제한된 호환성으로 인해 퓨즈 교체에 반복적인 조정이 필요한 경우가 많습니다.

개선된 설계는 탄성 조정 볼트를 U자형 고정 클립으로 대체하여 이동 접점과 고정 접점 사이의 전체 표면 접촉을 보장합니다. 이는 작동 중 전도성과 안정성을 향상시킵니다.

선택적 차단 기능과 우수한 전류 제한 특성 덕분에 이 장치는 공장, 대형 건물에서 사용하기에 매우 적합합니다. 3P 100A 회로 차단기와 비교할 때 100a 퓨즈 3극 절연체 스위치는 일반적으로 퓨즈 교체만 필요하므로 오류 발생 시 운영 및 유지 관리 비용이 더 낮습니다.

특허 기술에는 접촉 면적을 확대하고 작동 중 아크를 제거하는 아크 방지 메커니즘이 통합되어 있어 기존 설계의 느슨한 접촉과 관련된 안전 문제를 해결합니다. 저전압 배전 시스템을 설계할 때 스위치를 적절하게 선택하려면 인사 관리 범주와 의도한 적용 시나리오를 모두 고려해야 합니다.

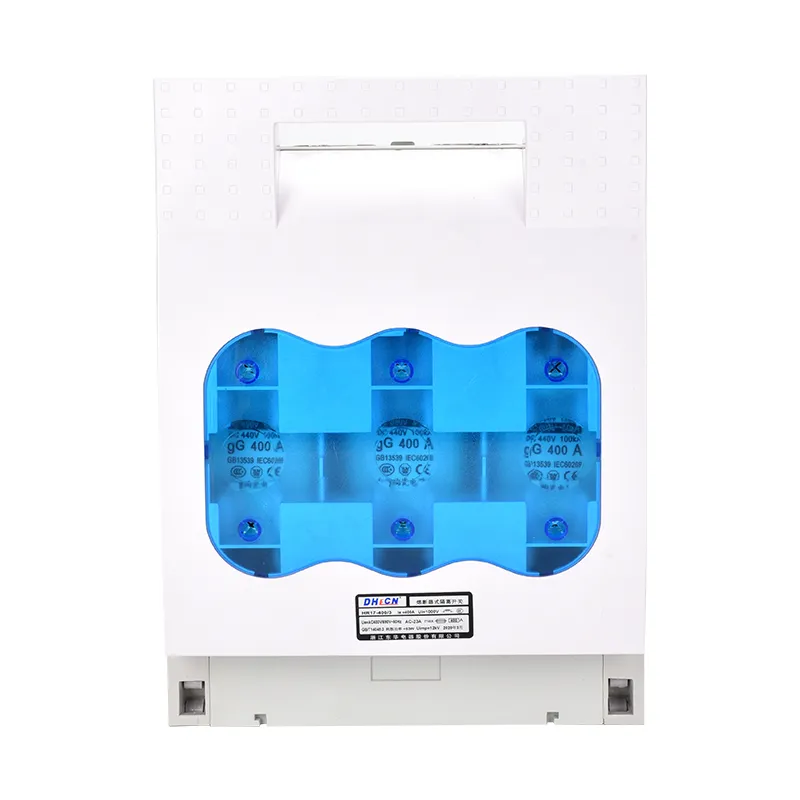

100a Fused 3 Pole Isolator Switch

제품 매개변수:

퓨즈 유형	0			1			2			3
빈도	50Hz			50Hz			50Hz			50Hz
우에(뷔)	690	500	400	690	500	400	690	500	400	690	500	400
우이(뷔)	800			800			800			800
(A)에서	160			250			400			630
이(A)	160			250			400			630
이용	AC-21B(690V)			AC-21B(690V)			AC-21B(690V)			AC-21B(690V)
	AC-22B(500V)			AC-22B(500V)			AC-22B(500V)			AC-22B(500V)
	AC-23B(400V)			AC-23B(400V)			AC-23B(400V)			AC-23B(400V)
생산능력	725V、240A			725V、375A			725V、600A			725V、945A
	525V、480A			525V、750A			525V、1200A			525V、1890A
	420V、160A			420V、250A			420V、400A			420V、6300A
차단 용량	725V、240A			725V、375A			725V、600A			725V、945A
	525V、480A			525V、750A			525V、1200A			525V、1890A
	420V、1280A			420V、2000A			420V、3200A			420V、5040A
IC(kA)	50	100	100	50	100	100	50	100	100	50	100	100
퓨즈 손실 전력(W)	12			23			34			48

이(A)	퓨즈 유형	퓨즈 （A）
160	0	4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
250	1	80,100,125,160,200,224,250
400	2	125,160,200,224,250,300,315,355,400
630	3	315,355,400,425,500,630

유형	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

모드 번호		외형치수(mm)				설치 치수(mm)
모드 번호		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3피	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3피	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3피	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3피	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3피	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3피	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11
