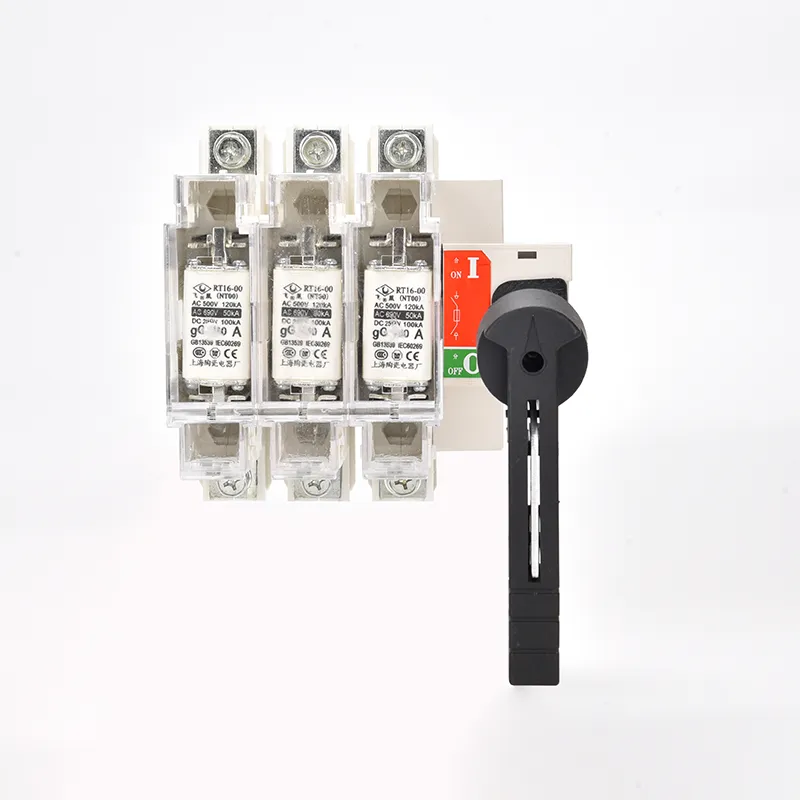

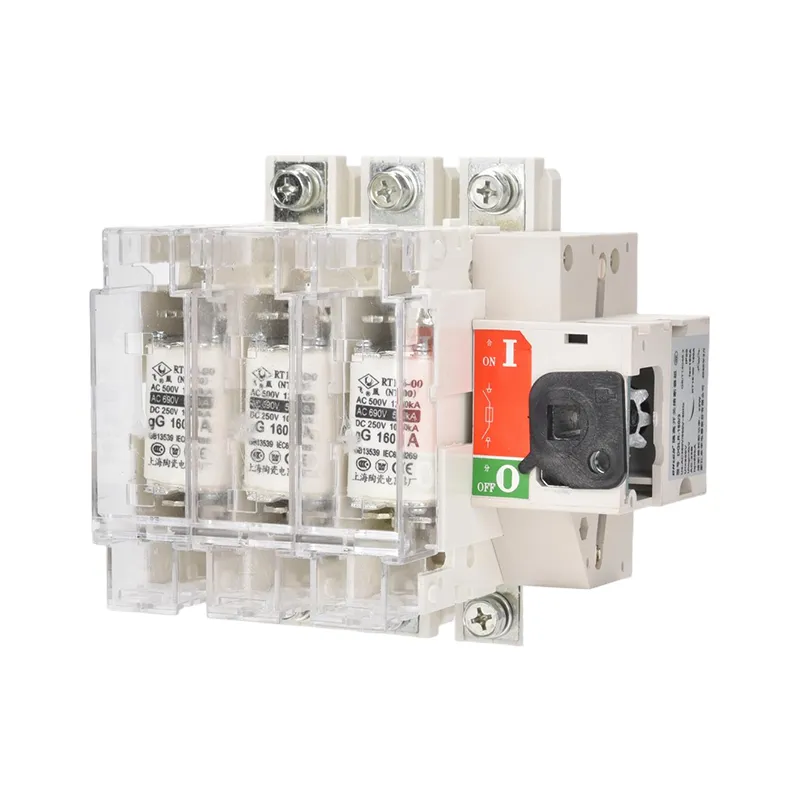

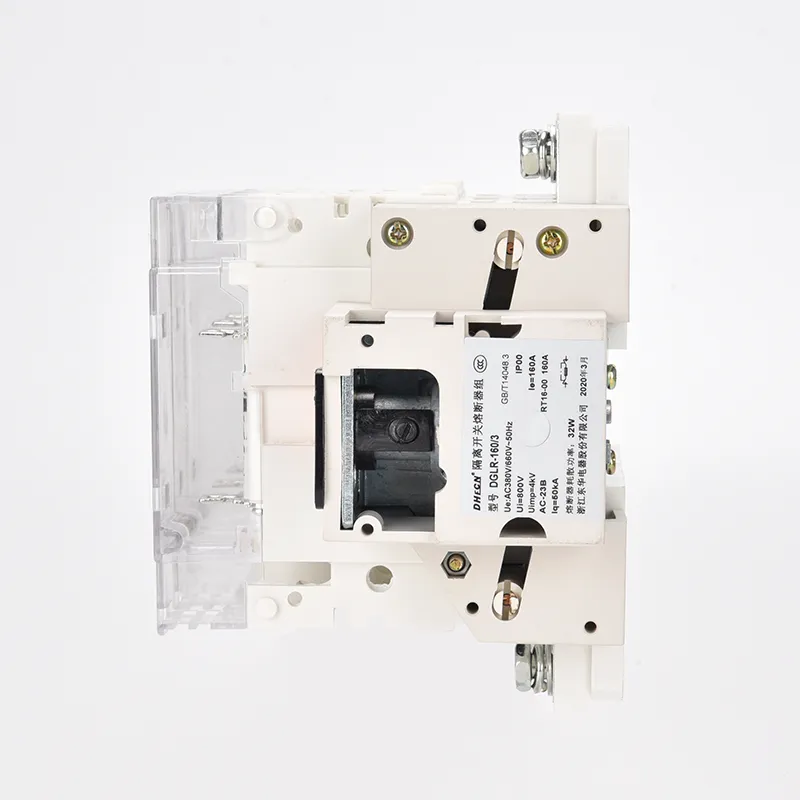

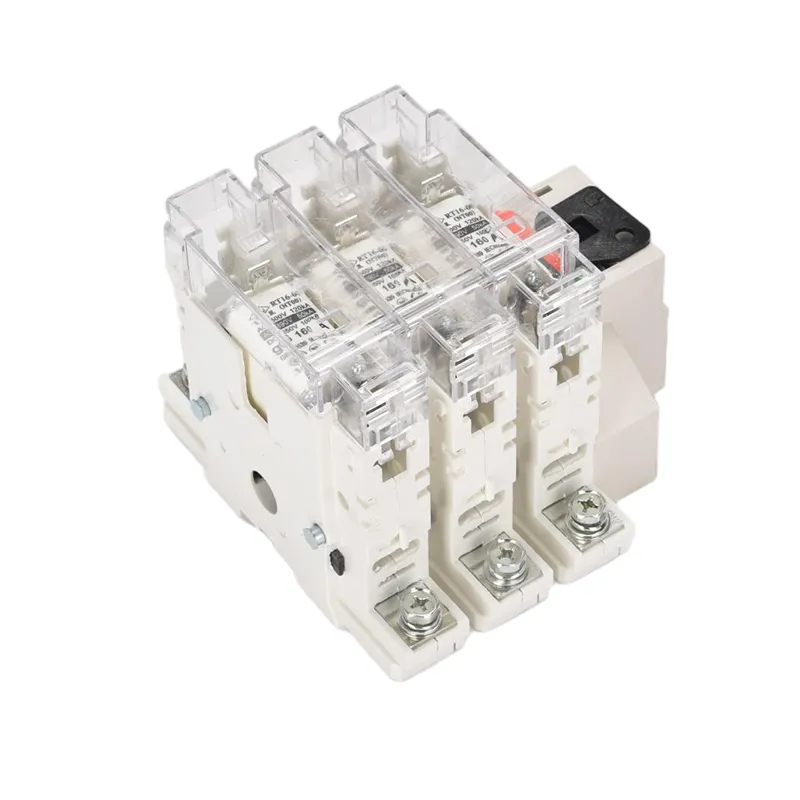

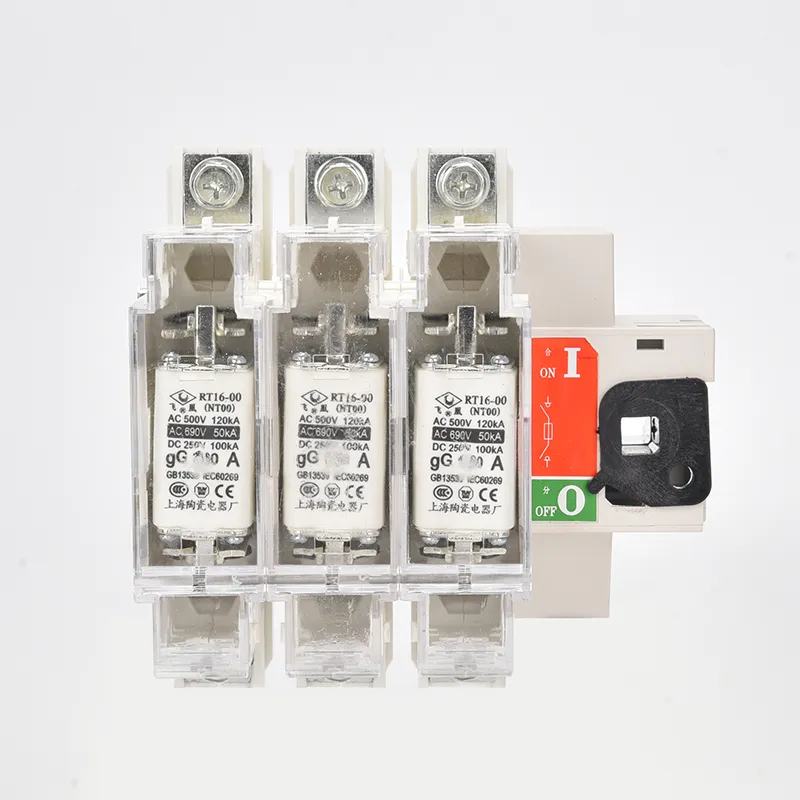

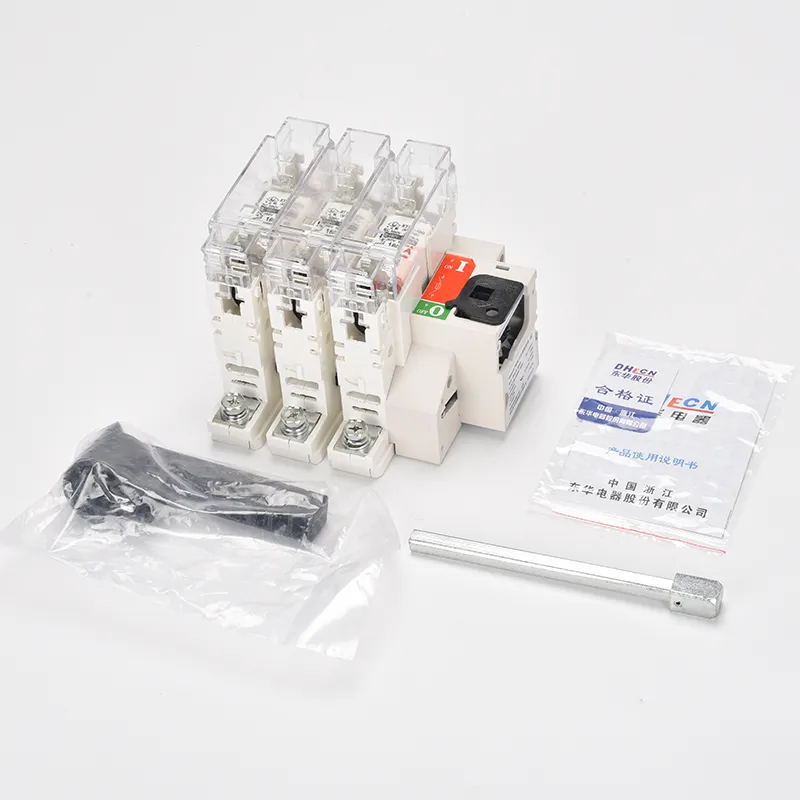

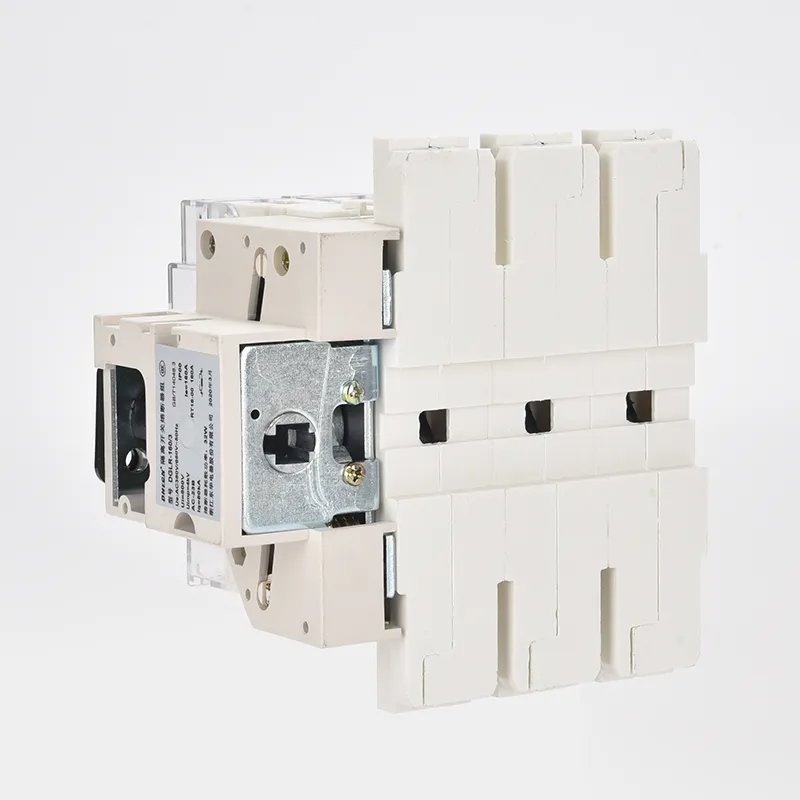

AC 삼상 퓨즈 절연체 스위치

Wenzhou XiFa Electric Power Equipment Co., Ltd에서 생산된 각 AC 3상 퓨즈 절연체 스위치는 명확하게 보이는 차단점, 안전한 회로 절연, 단락 및 과부하로부터의 보호 기능을 제공할 수 있습니다. 설계 세부 사항에 대한 이러한 관심은 유지 관리 및 일일 작동 중 위험을 최소화합니다. 한편, WenZhou XiFa는 판매된 각 AC 3상 퓨즈 절연체 스위치에 대해 기술 지원, 설치 안내 및 빠른 응답 서비스를 제공하여 고객이 제품 수명 주기 전반에 걸쳐 고품질 절연체 스위치와 신뢰할 수 있는 지원을 모두 받을 수 있도록 보장합니다.

문의 보내기

제품 설명

AC 3상 퓨즈 절연체 스위치는 절연체와 퓨즈의 기능을 결합하여 회로 분리와 과전류 보호 기능을 모두 제공합니다. 구조적 특징과 장점은 다음과 같이 요약할 수 있습니다.

ac 삼상 퓨즈 절연체 스위치의 구조적 특징:

1. 접점 설계: 이동 접점은 접점 공간의 너비와 일치하도록 중앙이 솟아오른 아치형 구조를 채택합니다. 이는 고정 접점과 쌍을 이룰 때 안정적인 전도성 경로를 보장합니다.

2. 통합 퓨즈: 과전류 보호 기능을 제공하는 퓨즈가 내장되어 있습니다. 전류가 정격 값을 초과하면 퓨즈 요소가 녹아 회로가 즉시 분리됩니다.

3. 기계적 인터록: 샤프트는 핸들과 연결되며 스프링 에너지 저장 메커니즘은 빠른 전환을 보장합니다. 수동 작업에 관계없이 작동 속도와 힘이 일정하게 유지됩니다.

4. 보호 하우징: 인클로저는 유리 섬유 강화 수지로 제작되어 탁월한 절연 내력과 안정적인 절연 성능을 제공합니다.

AC 3상 퓨즈 절연체 스위치의 장점:

1. 종합적인 보호: 스위치의 절연 기능과 퓨즈의 과전류 보호를 결합하여 단락 및 과부하에 대한 신속한 대응을 보장합니다.

2. 안전하고 신뢰성: 높은 차단 용량, 강력한 전류 제한 특성 및 기계적 인터록 기능으로 작동 안전성이 향상됩니다.

3. 간편한 유지 관리: 모듈식 퓨즈 설계를 통해 전체 장치를 변경할 필요 없이 오류 발생 후 퓨즈 요소를 신속하게 교체할 수 있습니다.

4. 비용 효율성: 패드 장착 변압기와 같은 저전압 애플리케이션에 적합하며 상대적으로 저렴한 비용으로 안정적인 성능을 제공합니다.

AC Three Phase Fuse Isolator Switch

제품 매개변수:

프레임 전류 A	퓨즈 정격 전류(A)	퓨즈 모드
63	10, 20, 30, 40, 50, 63	00C
160	63、80、100、125、160	0
250	160	0
250	200、250	1
400	300,315,400	2
630	400,500,630	3

프론트 타입

유형	퓨즈 크기	프레임 크기 및 설치 크기
GLR-63~400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	ΦX	Y
63A/3	0~00C	152	118	20~30	117				159	145	106	5.4	62.5	32
63A/4	0~00C	184	118	20~30	117				159	145	106	5.4	62.5	32
160A/3	0~00	164	162	28~30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0~00	200	162	28~30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28~30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28~30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28~30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28~30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

유형	퓨즈 크기	프레임 크기 및 설치 크기
GLR-400~630A		A	A1	B	지하 1층	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	ΦL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

따로 유형

유형	퓨즈 크기	프레임 크기 및 설치 크기
GLR-63~400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	ΦX	Y
63A/3	0~00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0~00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0~00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0~00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

유형	퓨즈 크기	프레임 크기 및 설치 크기
GLR-400~630A		A	A1	B	지하 1층	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	ΦL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72
