AIR 회로 차단기(ACB)산업, 상업 및 인프라 배전 시스템에 널리 사용되는 중요한 저전압 보호 장치입니다. 이 종합 가이드에서는 기중 차단기 ACB가 무엇인지, 작동 방식, 구조, 유형, 기술 매개변수, 설치 지침, 다른 회로 차단기와 비교하고 애플리케이션에 적합한 ACB를 선택하는 방법을 알아보세요. 전기 엔지니어, 조달 관리자 또는 시스템 통합업체인지 여부에 관계없이 이 기사는 안정적이고 안전한 배전을 위해 공기 회로 차단기 ACB 솔루션이 필수적인 이유를 이해하는 데 도움이 될 것입니다.

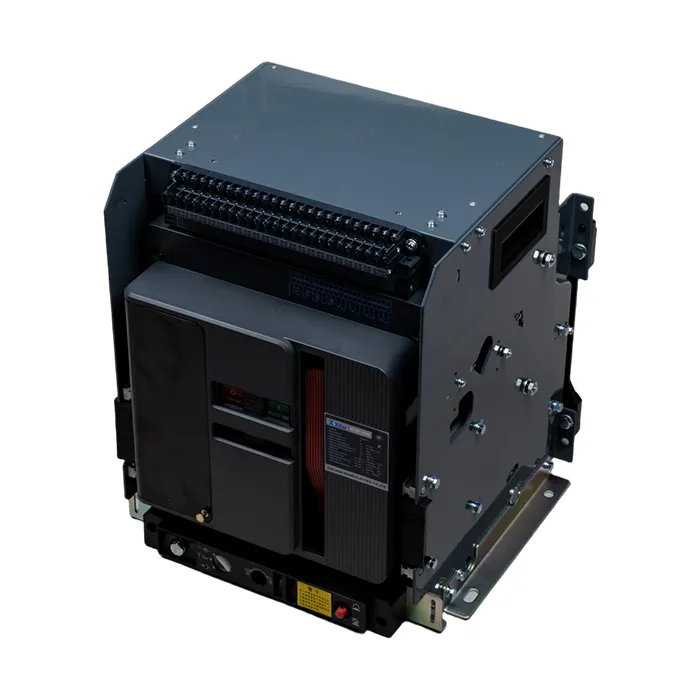

안기중차단기(ACB)공기를 소호매체로 사용하는 저전압 회로 보호장치입니다. 과부하, 단락 및 접지 오류로부터 전기 회로를 보호하도록 설계되었습니다.
ACB는 일반적으로 최대 690V 정격의 배전 시스템과 630A~6300A 범위의 전류 정격에 사용됩니다. 이는 일반적으로 주 배전반, 발전기 패널 및 산업 제어 시스템에 설치됩니다.
에서 제조한 것과 같은 최신 ACB시파, 국제 표준을 충족하고 까다로운 환경에서 안정적인 전원 보호를 보장하도록 설계되었습니다.
기중 회로 차단기의 작동 원리는 대기압에서 공기의 아크 차단을 기반으로 합니다.
아크 슈트 설계는 신속한 아크 소멸을 보장하고 접점 손상을 최소화하는 데 중요합니다.
| 요소 | 기능 |
|---|---|
| 주요 연락처 | 부하 전류를 전달하고 오류 발생 시 개방 |
| 아크 슈트 | 중단 중 아크를 소멸시킵니다. |
| 트립 유닛 | 과부하 및 단락을 감지합니다. |
| 작동 메커니즘 | 열기 및 닫기 동작을 제어합니다. |
| 보조 연락처 | 상태 표시 제공 |
고급 ACB 모델에는 지능형 보호 모듈, 통신 인터페이스 및 디지털 모니터링 시스템이 포함될 수 있습니다.
| 매개변수 | 일반적인 범위 |
|---|---|
| 정격전류(In) | 630A – 6300A |
| 정격전압(Ue) | 400V – 690V |
| 차단용량(Icu) | 최대 100kA |
| 폴란드 | 3P / 4P |
| 특징 | ACB | MCCB |
|---|---|---|
| 현재 등급 | 최대 6300A | 최대 1600A |
| 애플리케이션 | 주요 유통 | 분기 회로 |
| 유지 | 튼튼한 | 제한된 |
시파신뢰성, 안전성, 지능형 제어를 위해 설계된 고품질 기중차단기 ACB 솔루션을 제공합니다.
과부하, 단락 및 오류 상태로부터 전기 회로를 보호합니다.
주로 저전압 주 배전 시스템에 사용됩니다.
ACB는 아크소호를 위해 공기를 사용하고, VCB는 진공을 사용합니다.
정기적인 검사는 매년 또는 제조업체 지침에 따라 권장됩니다.
기중 차단기 ACB는 현대 배전 네트워크에서 전기 안전과 시스템 신뢰성을 보장하는 데 중요한 역할을 합니다. 다음과 같은 신뢰할 수 있는 제조업체의 고성능 ACB 선택시파장기적인 보호, 운영 효율성 및 글로벌 표준 준수를 보장합니다.
귀하의 응용 분야 요구 사항에 맞는 신뢰할 수 있고 고품질의 기중 차단기 ACB 솔루션을 찾고 계시다면,저희에게 연락주세요오늘은 전문적인 지원과 경쟁력 있는 가격을 제공합니다.
