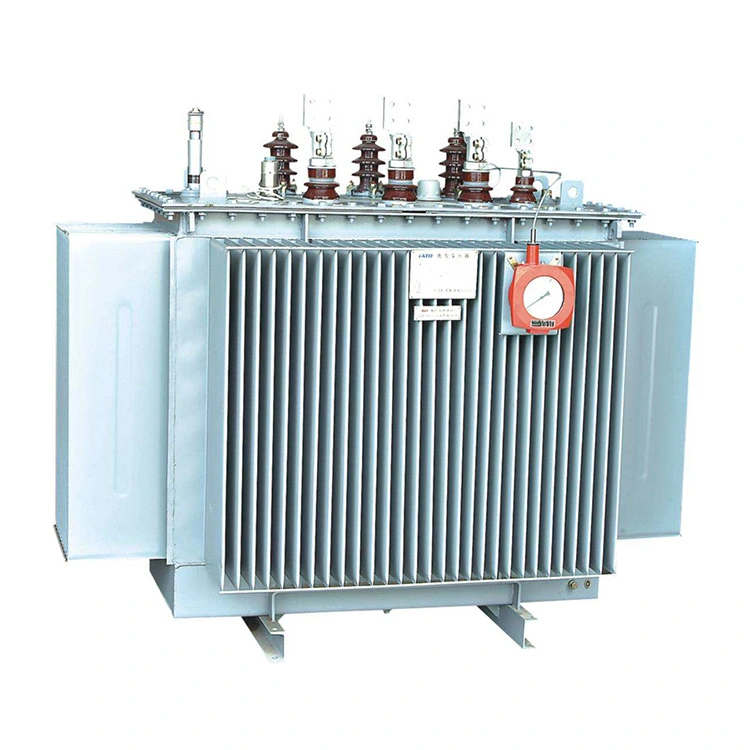

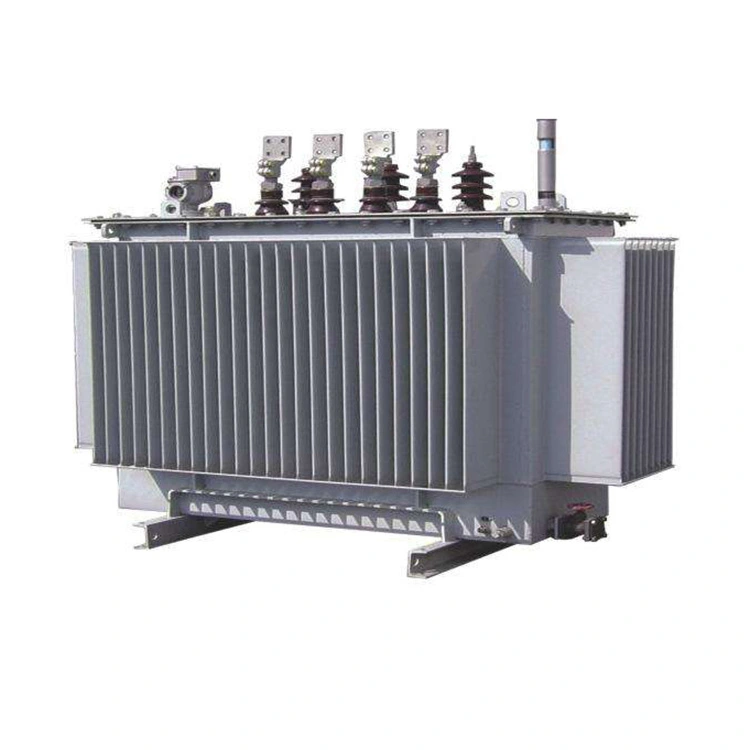

10kv 1600kva 침지형 전력 변압기의 핵심은 고품질 냉간 압연 실리콘 강판을 쌓아서 만들어집니다. 이는 무부하 손실과 무부하 전류를 크게 줄여줍니다. 코어는 견고함을 보장하고 소음을 최소화하기 위해 서로 묶여 있습니다. 고전압 권선과 저전압 권선 모두 무산소 구리로 감겨 있습니다. 저전압 권선은 이중나선 또는 4개의 나선형 구조를 채택하고, 고전압 권선은 다층 원통형 구조를 채택합니다.
10kv 1600kva 오일 침수형 전력 변압기 연결은 Dyn11 기술을 채택하여 전력망에 대한 고조파의 영향을 줄이고 전원 공급 장치 품질을 향상시킵니다. 그것은 서비스 수명을 연장하는 완전 밀봉 구조를 채택합니다.
10kv 1600kva 유침형 전력 변압기는 유지 관리가 필요 없으며 실제 측정된 소음은 표준보다 낮습니다. 일반 유침 변압기와 달리 완전 밀봉 변압기에는 오일 탱크가 필요하지 않습니다. 오일량의 변화는 오일탱크의 주름판의 탄성에 의해 자동으로 조정 및 보상될 수 있습니다.
|
제품명 |
10kv 1600kva 오일 침수 전력 변압기 |
|
고압(KV) |
10KV |
|
고압 탭 범위(%) |
±5 / ±2 ×2 .5% |
|
저압(KV) |
0.4KV |
|
벡터 그룹 기호 |
Dyn11/Yyn0 |
|
부하 손실 없음(W) |
1640W |
|
부하손실(W) |
14500W |
|
부하 전류 없음(%) |
0.8% |
|
단락 임피던스(%) |
4.5% |
1. 코어는 0.18~0.3mm 두께의 배향성 규소강판을 스탬핑 및 전단 공정을 통해 적층하여 제작되어 안정성이 우수합니다.
2. 코일은 순수 구리로 만들어집니다. 고전압 회로에는 폴리이미드 에나멜 와이어가 사용됩니다. 저전압 회로의 경우 단락 저항 성능을 향상시키기 위해 무산소 구리선 또는 구리 호일이 채택됩니다.
3."'Dyn11' 연결 기호를 사용하면 고조파의 영향을 피할 수 있습니다. 이는 보상되지 않은 부하의 영향을 효과적으로 저항하고 전원 공급 장치의 품질을 향상시킵니다."
4. 10kv 1600kva 오일 침지형 전력 변압기는 진공 오일 주입을 사용하여 코어에서 기포를 제거하여 절연 성능의 안정성을 보장합니다.
5. 변압기는 공장에서 출고되기 전에 엄격한 검사를 거치며 IEC 및 ISO 표준을 완전히 준수합니다.
(1) 완전 밀봉된 유침 변압기의 본체에는 진공 상태의 오일이 채워져 있어 절연재의 수분과 공기가 완전히 제거되어 변압기의 장기간 작동 수명을 보장합니다.
(2) 완전 밀봉된 10kv 1600kva 오일 침지형 전력 변압기의 경우 오일 탱크는 주름형 탱크 또는 접이식 열 분산 장치를 채택하고 오일 저장고는 제거됩니다. 오일량의 변화는 오일탱크의 탄성에 의해 보상됩니다.
완전 밀봉된 유침 변압기의 본체는 공기와 격리되어 있기 때문에 오일과 공기 사이의 접촉이 없으므로 절연체가 젖지 않고 노화 속도가 크게 줄어듭니다. 결과적으로 변압기의 신뢰성과 서비스 수명이 향상됩니다. 작동 전 점검이 필요하지 않아 사용자가 비용을 절감할 수 있습니다.
