선택기중차단기 ACB현재 등급을 일치시키는 것만이 아닙니다. 엔지니어, 패널 제작자, 공장 소유주, 프로젝트 계약자 및 조달 팀의 경우 실제 과제는 장비를 보호하고, 가동 중지 시간을 줄이고, 스위치기어 설계에 적합하고, 향후 부하 확장을 지원하고, 수년간의 작동 후에도 신뢰성을 유지할 수 있는 차단기를 선택하는 것입니다. 이 기사에서는 기중 차단기 ACB의 작동 방식, 일반적으로 사용되는 위치, 가장 중요한 사양 및 선택 시 구매자가 비용이 많이 드는 실수를 피할 수 있는 방법에 대해 설명합니다. 또한 작업 시 실제 구매 고려 사항을 소개합니다.온주 Xifa 전기 설비 유한 회사산업용 및 상업용 전력 시스템용 ACB 솔루션을 소싱할 때.
목차
저압 배전 시스템에서 주 차단기는 조달 목록에서 하나의 항목으로 취급되는 경우가 많습니다. 그것은 그것을 보는 위험한 방법입니다. 기중 차단기 ACB는 일반적으로 수신 패널, 주 배전 캐비닛, 발전기 출력 패널, 변압기 2차측 또는 대형 공급 회로와 같은 시스템의 중요한 지점에 설치됩니다. 제대로 작동하지 않으면 작은 전기적 결함이 아닐 수도 있습니다. 이는 생산 중단, 장비 손상, 화재 위험 또는 값비싼 긴급 유지 관리가 될 수 있습니다.
많은 구매자는 630A, 1000A, 1600A, 2000A 또는 3200A와 같은 현재 등급만으로 ACB를 검색합니다. 물론 현재 등급이 중요하지만 이것이 전부는 아닙니다. 또한 차단기는 설치 장소의 단락 수준, 부하의 보호 요구 사항, 배전반 구조, 작동 환경 및 시설의 유지 관리 계획과 일치해야 합니다.
우수한 기중 차단기 ACB는 전기 시스템에 비정상적인 전류를 차단하는 제어된 방법을 제공합니다. 케이블, 모선, 변압기, 발전기, 모터 및 다운스트림 장비를 보호합니다. 더 중요한 것은 유지 관리 팀에게 자신감을 준다는 것입니다. 안정적인 기계적 동작, 정확한 트립, 명확한 보호 설정을 갖춘 차단기를 중심으로 시스템을 구축하면 전체 배전실 관리가 쉬워집니다.
실제 구매 질문은 단순히 “차단기가 얼마입니까?”가 아닙니다. 더 나은 질문은 "최악의 시간에 오류가 발생하더라도 이 차단기가 내 시스템을 올바르게 보호할 수 있을까요?"입니다.

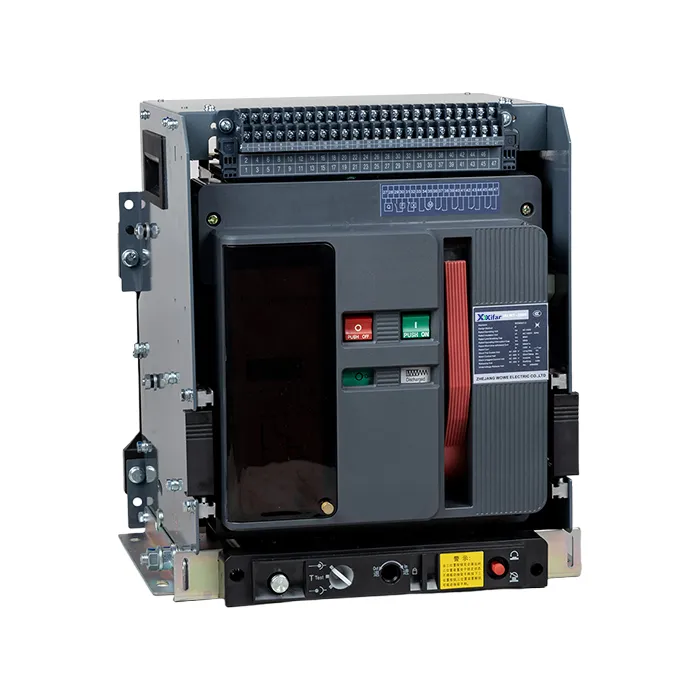

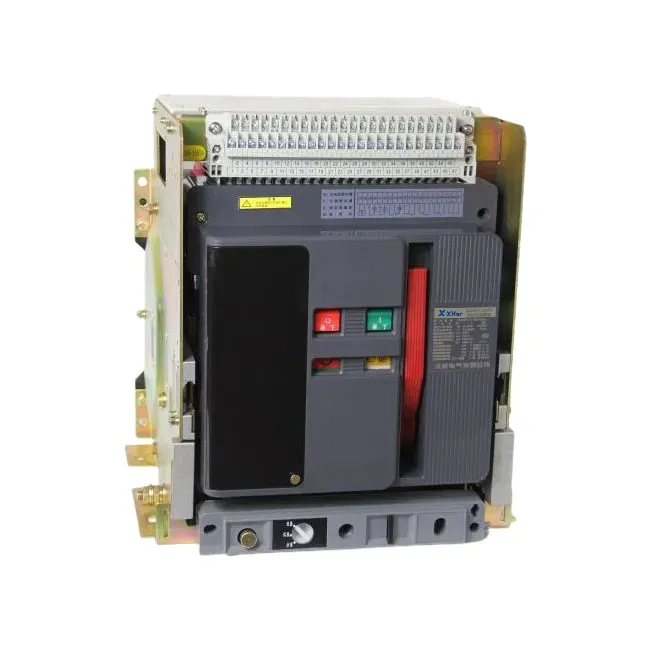

기중차단기 ACB는 공기를 소화매체로 사용하는 저전압 개폐 및 보호 장치입니다. 오류 중단 중에 접점이 분리되면 전기 아크가 형성됩니다. 차단기는 전류가 안전하게 차단될 때까지 아크 슈트를 통해 아크를 유도하고 냉각시킵니다. 이러한 설계 덕분에 ACB는 신뢰성, 유지 관리성 및 조정 가능한 보호 기능이 중요한 고전류 저전압 애플리케이션에 적합합니다.
실제 사용에서 기중 차단기 ACB는 몇 가지 중요한 기능을 수행할 수 있습니다. 수동으로 또는 전기적으로 회로를 켜고 끌 수 있습니다. 트립 장치의 구성에 따라 과부하, 단락, 저전압 또는 접지 오류 조건이 발생하면 자동으로 트립될 수 있습니다. 많은 최신 전기 시스템에서 지능형 트립 장치는 측정, 통신, 오류 기록 및 조정 가능한 보호 곡선도 지원합니다.
소형 차단기와 비교할 때 ACB는 더 높은 프레임 전류와 더 강력한 오류 중단 요구 사항을 처리할 수 있기 때문에 주 전력 분배 수준으로 선택되는 경우가 많습니다. 특히 인출형 설계를 사용하는 경우 대형 전기 캐비닛을 검사하고 유지 관리하는 것이 더 쉽습니다. 긴 가동 중단 시간을 감당할 수 없는 시설의 경우 이러한 유지 관리 용이성은 작은 이점이 아닙니다.
구매자는 기중 차단기 ACB를 찾을 수 없어 어려움을 겪는 일이 거의 없습니다. 너무 많은 모델이 종이에서 유사해 보이기 때문에 어려움을 겪습니다. 저렴한 가격은 처음에는 매력적으로 보일 수 있지만 잘못된 선택은 불일치, 설치 지연, 과열, 성가신 트립, 낮은 선택성 또는 어려운 애프터 서비스 지원으로 이어질 수 있습니다.
패널 제작업체의 경우 치수 호환성이 주요 관심사인 경우가 많습니다. 캐비닛 설계에 맞지 않는 차단기는 부스바 레이아웃, 도어 열림, 작동 핸들 위치 및 유지 관리 공간에 영향을 미칠 수 있습니다. 공장 사용자의 경우 가장 큰 관심사는 일반적으로 안정적인 작동입니다. 필요할 때 작동하고, 시스템이 정상일 때 닫힌 상태를 유지하며, 불필요한 가동 중지 시간 없이 서비스를 받을 수 있는 차단기가 필요합니다.
계약업체의 경우 배송 속도와 문서도 중요합니다. 프로젝트에는 배송 전에 제품 사진, 도면, 배선 다이어그램, 테스트 보고서, 인증서, 명판 세부 정보 및 포장 정보가 필요할 수 있습니다. 공급업체가 명확하게 대응하지 못하는 경우 프로젝트 일정에 차질이 생길 수 있습니다.
| 구매자의 우려 | 중요한 이유 | 주문 전 확인 사항 |
|---|---|---|
| 현재 등급 불일치 | 크기가 작은 차단기는 과열되거나 너무 자주 트립될 수 있으며, 크기가 너무 큰 차단기는 보호 정확도가 떨어질 수 있습니다. | 정격 전류, 프레임 크기, 부하 유형, 향후 확장 허용량. |
| 차단 용량이 부족함 | 차단기는 설치 지점에서 높은 고장 전류를 안전하게 차단하지 못할 수 있습니다. | Icu, Ics, 사이트 단락 계산, 변압기 용량. |
| 잘못된 설치 구조 | 차단기가 배전반에 맞지 않거나 유지관리가 불편할 수 있습니다. | 고정형 또는 인출형, 치수, 패널 컷아웃, 부스바 연결. |
| 부정확한 보호 설정 | 잘못된 조정으로 인해 불필요한 종료가 발생하거나 올바른 오류 영역을 격리하지 못할 수 있습니다. | 트립 단위 유형, 장한시, 단한시 지연, 순시 및 지락 설정. |
| 약한 기술 지원 | 구매자는 설치, 테스트 또는 시운전 중에 지연에 직면할 수 있습니다. | 공급업체 응답 속도, 도면, 매뉴얼, 배선 지원, 애프터 서비스. |
전문적인 기중 차단기 ACB 선택은 카탈로그 페이지가 아닌 전기 시스템에서 시작됩니다. 모델을 확인하기 전에 구매자는 정격 전압, 정격 전류, 주파수, 극 수, 단락 수준, 캐비닛 유형, 작동 방법, 보호 요구 사항 및 통신 요구 사항을 포함한 기본 프로젝트 정보를 수집해야 합니다.
정격 전류는 일반적으로 구매자가 언급하는 첫 번째 매개변수입니다. 그러나 정격 서비스 단락 차단 용량도 마찬가지로 중요합니다. 최종 차단 용량은 높지만 서비스 차단 용량이 낮은 차단기는 까다로운 산업 시스템에 적합하지 않을 수 있습니다. 임계 부하의 경우 구매자는 Icu 및 Ics 값에 모두 주의해야 합니다.
트립 유닛은 특별한 주의를 기울일 가치가 있습니다. 간단한 배전반에는 기본 보호 장치로 충분할 수 있지만, 현대식 공장, 데이터 센터, 상업용 건물 또는 재생 에너지 프로젝트에는 보다 고급 보호 및 모니터링 기능이 필요할 수 있습니다. 조정 가능한 설정은 업스트림 장치와 다운스트림 장치 간의 선택성을 향상시키는 데 도움이 될 수 있습니다.
조달팀을 위한 실용적인 팁: 견적을 요청할 때 공급업체에 패널 도면, 시스템 전압, 정격 전류, 극 수, 필요한 차단 용량, 설치 유형 및 액세서리 목록을 함께 보내십시오. 이렇게 하면 주고받는 통신이 줄어들고 모델 오류가 방지됩니다.
구매자는 종종 ACB를 MCCB 및 VCB와 비교합니다. 차이점은 어느 것이 보편적으로 더 나은지에 대한 것이 아닙니다. 전압 수준, 전류 범위, 설치 위치, 보호 요구 사항, 유지 관리 기대 사항 및 예산에 따라 다릅니다.
성형 케이스 회로 차단기는 저전류 공급 회로, 기계 패널 및 소형 배전 애플리케이션에 널리 사용됩니다. 경제적이고 컴팩트하며 설치가 간단합니다. 그러나 시스템 전류가 높아지고 보호 요구 사항이 더욱 향상되면 기중 차단기 ACB가 더 적합해집니다.
진공 회로 차단기는 일반적으로 고압 시스템에 사용됩니다. 아크소호는 진공차단기 내부에서 이루어지며 이는 ACB의 에어아크슈트 구조와 다릅니다. 간단히 말해서 ACB는 일반적으로 저전압 주 배전반에 선택되고 VCB는 중전압 배전반에 선택됩니다.
| 차단기 종류 | 공통 전압 레벨 | 일반적인 사용 | 주요 이점 |
|---|---|---|---|
| 기중차단기 ACB | 저전압 배전 | 주수입반, 대형피더, 발전기 출력, 변압기 2차측 | 높은 전류 용량, 조정 가능한 보호, 편리한 유지 관리, 지능형 옵션 |
| 배선용 차단기 MCCB | 저전압 배전 | 분기 회로, 소형 피더, 기계 패널 | 컴팩트한 사이즈, 경제적인 비용, 간편한 설치 |
| 진공차단기 VCB | 중전압 배전 | 변전소, 고압 개폐기, 산업용 전력망 | 진공에서의 강력한 아크소호로 고압차단에 적합 |
기중 차단기 ACB는 저전압 배전이 강력한 보호와 안정적인 스위칭이 필요한 곳에서 자주 사용됩니다. 이는 산업 플랜트, 상업용 건물, 데이터 센터, 배전실, 병원, 공항, 철도 운송 시설, 수처리 플랜트, 광산 프로젝트 및 재생 에너지 시스템에 나타납니다.
제조 공장에서 ACB는 작업장의 주요 유입 라인을 보호할 수 있습니다. 상업용 건물에서는 저압 배전반의 주 차단기 역할을 할 수 있습니다. 데이터 센터에서는 가동 중지 시간이 매우 큰 중요한 전원 경로를 보호하는 데 도움이 될 수 있습니다. 재생 에너지 스테이션에서 ACB는 변압기, 인버터 또는 보조 시스템과 연결된 저전압 배전 캐비닛에 사용될 수 있습니다.
이러한 모든 애플리케이션의 공통점은 간단합니다. 시스템의 주요 보호 위치에 신뢰할 수 있는 장치가 필요하다는 것입니다. 전기부하가 크고, 고장전류가 심각하고, 운전환경이 반복적인 고장을 견딜 수 없는 경우, 적절하게 선정된 기중차단기(ACB)는 선택부품이 아닌 필수 투자가 됩니다.
신뢰할 수 있는 공급업체는 차단기 판매 이상의 일을 해야 합니다. 공급업체는 주문에 따른 작업 조건을 이해해야 합니다. 전기 전문가가 아닌 구매자에게는 이것이 더욱 중요합니다. 명확한 기술 커뮤니케이션을 통해 생산 시작 전 잘못된 모델 선택을 방지할 수 있습니다.
온주 Xifa 전기 설비 유한 회사는 저전압 시스템용 기중 차단기 ACB 솔루션을 포함하여 배전 애플리케이션용 전기 제품을 공급합니다. 구매자에게는 제품 자체뿐만 아니라 모델 추천, 생산 능력, 맞춤 옵션, 공장 테스트, 배송 전후 커뮤니케이션 지원에도 가치가 있습니다.
공급업체를 평가할 때 구매자는 실용적인 질문을 해야 합니다. 공급업체가 기술 도면을 제공할 수 있습니까? 프로젝트 정보를 기반으로 정확한 전류 정격 및 차단 용량을 권장할 수 있습니까? 고정형과 인출형 구조를 지원할 수 있나요? 모터 작동기, 션트 릴리스, 저전압 릴리스, 보조 접점 및 지능형 트립 장치와 같은 액세서리를 제공할 수 있습니까? 설치자에게 질문이 있을 때 신속하게 응답할 수 있습니까?
| 공급업체 평가 포인트 | 구매자가 찾아야 할 것 |
|---|---|
| 제품군 | 다양한 전류 정격, 극 옵션, 작동 모드 및 액세서리 구성. |
| 기술지원 | 선택, 도면, 배선, 설치 및 시운전에 대한 명확한 의사소통. |
| 품질 관리 | 정기 공장 점검, 기계 작동 점검, 절연 점검, 트리핑 성능 검증. |
| 맞춤화 능력 | 프로젝트별 요구 사항, 캐비닛 일치, 액세서리 및 포장 요구 사항을 지원합니다. |
| 배송 조정 | 합리적인 리드 타임, 수출 포장, 배송 문서 및 대응적인 주문 업데이트. |
고품질 기중차단기(ACB)라도 적절한 설치와 주기적인 점검이 필요합니다. 전기 보호 장비는 기계적, 열적, 전기적 스트레스 하에서 작동합니다. 먼지, 습기, 느슨한 연결, 노화된 그리스, 접점 마모 및 열악한 작동 조건으로 인해 장기적인 신뢰성이 저하될 수 있습니다.
유지 관리 계획은 복잡할 필요는 없지만 일관성이 있어야 합니다. 운전자는 배전반을 깨끗하고 건조한 상태로 유지하고, 비정상적인 가열을 확인하고, 연결의 견고성을 검사하고, 작동 메커니즘을 확인하고, 가능한 경우 운행 기록을 검토해야 합니다. 인출형 ACB의 경우 기계적 손상을 방지하기 위해 랙킹 메커니즘이 올바르게 작동해야 합니다.
많은 경우 차단기 고장은 갑작스러운 것이 아닙니다. 비정상적인 소음, 타는 냄새, 눈에 띄는 변색, 불안정한 닫힘 동작, 빈번한 방해 트립 또는 터미널의 비정상적인 온도 상승과 같은 경고 징후가 있습니다. 이러한 징후를 무시하면 관리 가능한 유지 관리 문제가 심각한 전기 사고로 이어질 수 있습니다.
기중 차단기 ACB의 주요 목적은 과부하, 단락, 지락 및 기타 비정상적인 전기 조건으로부터 저전압 배전 시스템을 보호하는 것입니다. 또한 이를 통해 운영자는 정상적인 작동이나 유지 관리 중에 대규모 회로를 안전하게 전환할 수 있습니다.
기중 차단기 ACB는 주로 저전압 배전 시스템에 사용됩니다. 중간 전압 애플리케이션의 경우 일반적으로 진공 회로 차단기 VCB가 더 적합한 선택입니다. 구매자는 차단기 유형을 선택하기 전에 시스템 전압을 확인해야 합니다.
고정형 ACB는 종종 더 작고 경제적입니다. 인출형 ACB는 큰 캐비닛 분해 없이 검사, 교체 및 유지 관리가 더 쉽습니다. 유지 관리 속도가 중요한 중요한 전력 시스템의 경우 인출형이 선호되는 경우가 많습니다.
시스템에 조정 가능한 보호, 전류 표시, 오류 기록, 통신 또는 기타 보호 장치와의 더 나은 조정이 필요한 경우 지능형 트립 장치가 실용적인 선택입니다. 더 간단한 시스템의 경우 기본 트립 장치로 충분할 수 있습니다.
정격 전류는 실제 부하 전류, 변압기 용량, 케이블 크기, 온도 조건 및 향후 확장 계획에 따라 선택해야 합니다. 오래된 모델명을 추측하거나 복사하는 것만으로 선택해서는 안 됩니다.
차단 용량은 차단기가 높은 단락 전류를 안전하게 차단할 수 있는지 여부를 나타냅니다. 선택한 차단기의 차단 용량이 부족할 경우 심각한 고장 발생 시 차단기가 작동하지 않을 수 있습니다. 이는 ACB 선택에 있어 가장 중요한 안전 매개변수 중 하나입니다.
예. 프로젝트 요구 사항에 따라 구매자는 다양한 전류 정격, 극 수, 작동 모드, 설치 구조, 트립 장치, 액세서리 및 포장 요구 사항을 요청할 수 있습니다. 견적을 내기 전에 프로젝트 세부 정보를 제공하는 것이 가장 좋습니다.
정격 전압, 정격 전류, 극 수, 차단 용량, 설치 유형, 작동 모드, 트립 장치 요구 사항, 액세서리 목록, 수량, 프로젝트 대상 및 가능한 경우 캐비닛 도면을 제공해야 합니다. 이는 공급업체가 올바른 기중 차단기 ACB를 보다 정확하게 추천하는 데 도움이 됩니다.
기중 차단기 ACB 선택은 시스템 안전, 유지 관리 효율성 및 장기 운영 비용에 영향을 미치는 결정입니다. 잘 어울리는 차단기는 귀중한 장비를 보호하고, 예상치 못한 가동 중단 시간을 줄이며, 전기 팀이 중요한 배전 시스템을 관리할 때 더 큰 자신감을 갖게 해줍니다.
저전압 배전 프로젝트, 개폐기 업그레이드, 패널 조립용 ACB 소싱 또는 산업 시설용 모델 비교를 계획하는 경우 Wenzhou Xifa Electrical Equipment Co., Ltd.는 주요 선택 사항을 검토하고 애플리케이션에 따라 적합한 제품 옵션을 제공하는 데 도움을 줄 수 있습니다.
모델 선택, 기술 세부 사항, 견적 지원 또는 맞춤형 기중 차단기 ACB 요구 사항에 대해서는 문의해 주세요.저희에게 연락주세요오늘 프로젝트 사양을 공유해 보세요. 우리 팀은 귀하의 배전 시스템을 위한 실용적이고 안전하며 비용 효율적인 솔루션을 찾는 데 도움을 드릴 것입니다.
