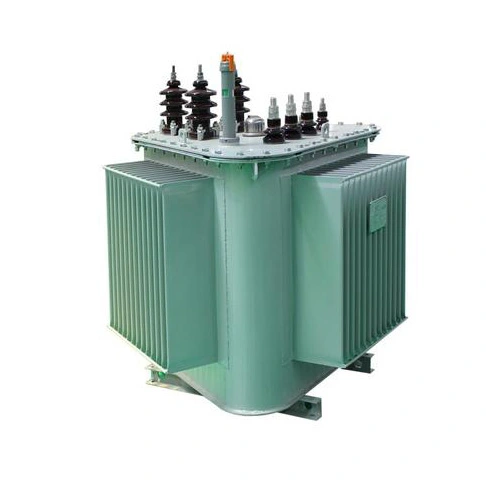

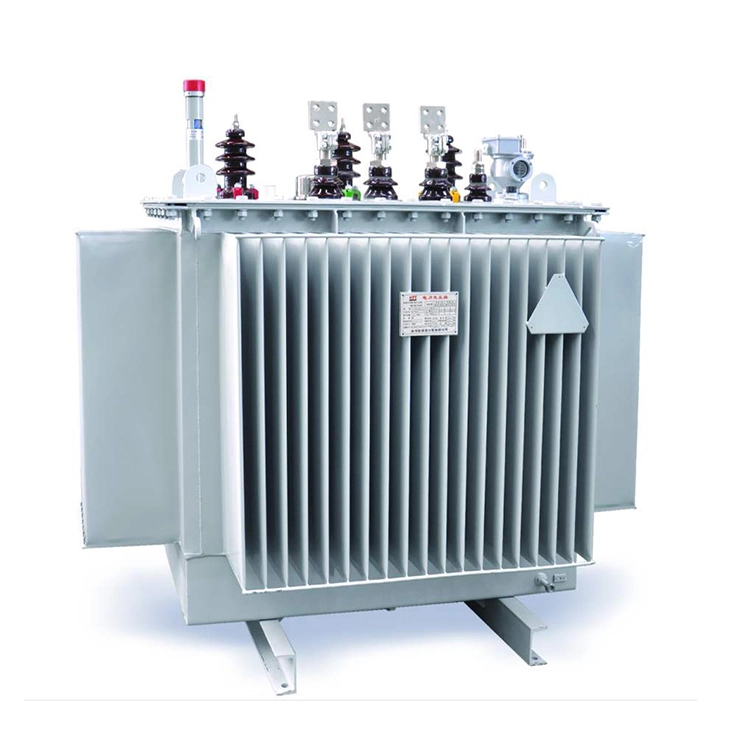

전력 변압기 200kva x 15kv ~ 0.4kv

전력 변압기 200kva x 15kv ~ 0.4kv는 정격 용량이 200kva, 입력 전압이 15kv, 출력 전압이 0.4kv인 전력 변압기 유형입니다.

당사에서는 고자기전도성 규소강판을 사용하며 이를 고품질의 냉간압연 규소강판으로 가공한 후 적층합니다. 권선 코일과 새로운 절연 재료 및 프로세스에 포일을 사용하는 200kva x 15kv~0.4kv 전력 변압기는 고온 저항, 충격 저항 및 완전 밀봉 구조 설계가 특징입니다.

완전 밀봉 구조의 설계로 안정적인 변압기 오일 품질을 보장하고 유지 관리 주기를 연장하며 동시에 골판지형 방열판으로 구성된 전체 오일 탱크를 인산염 처리 및 다층 방청 스프레이 공정으로 생산하여 내후성이 우수합니다.

200kva 15kv~0.4kv 전력 변압기의 연결 그룹은 Dyn11로, 전력망에 대한 고조파의 영향을 줄이고 전원 공급 장치 품질을 향상시킵니다.

기술적인 매개변수:

Q: 200kva x 15kv에서 0.4kv까지의 전력 변압기는 공장을 떠나기 전에 어떤 검사 항목을 거쳐야 합니까?

A:변압기의 안정적이고 효율적인 작동을 보장하기 위해 변압기를 제조하기 전에 변압기에 대해 일련의 테스트가 수행됩니다. DC 저항 테스트를 위해 고전압 및 저전압의 3상 권선의 DC 저항을 측정하고, 3상 평형율을 확인하고, 단선 및 납땜 불량 문제를 해결합니다. 전압비 테스트는 실제 15kV/0.4kV 비율을 측정하여 탭 위치의 정확성과 권수에 오류가 없는지 확인합니다. 절연 저항 테스트의 경우 다기능 측정기를 사용하여 고전압과 저전압, 고전압과 저전압 및 접지 사이의 절연을 측정하고 절연이 적격인지 확인하십시오. 상용주파 내전압 시험은 고저전압-대지 간, 저전압-대지간, 고저전압 간 내전압 시험을 통과하여 절연강도 등을 평가합니다.

Q: 새로 설치되거나 200kva x 15kv ~ 0.4kv로 과도하게 운반된 전력 변압기를 작동하기 전에 임펄스 폐쇄 테스트를 수행해야 하는 이유는 무엇입니까?

A: 전력망에서 무부하 변압기를 제거하면 작동 과전압이 발생할 수 있습니다. 소전류 접지 시스템에서 이 과전압의 진폭은 정격 위상 전압의 3~4배에 도달할 수 있습니다. 대규모 접지 시스템에서 작동 과전압의 진폭은 정격 위상 전압의 3배에 도달할 수도 있습니다. 따라서 변압기의 절연체가 정격 전압과 작동 중 작동 과전압을 견딜 수 있는지 테스트하기 위해 200kva x 15kv ~ 0.4kv의 전력 변압기가 작동되기 전에 여러 번의 임펄스 폐쇄 테스트를 수행해야 합니다.

또한, 무부하 변압기가 작동되면 정격 전류의 6~8배에 달하는 여자 서지 전류가 생성됩니다. 여자 서지 전류는 큰 전기역학적 힘을 생성하므로 임펄스 폐쇄 테스트를 수행하는 것도 전력 변압기 200kva에서 15kv~0.4kv의 기계적 강도와 계전기 보호 기능의 오작동 여부를 고려하는 효과적인 조치입니다.
