수천 대의 서버로 가득 찬 분주한 데이터 센터에서는 소비되는 전력의 모든 와트를 정밀하게 모니터링해야 합니다. 시설 관리자는 계량기 네트워크를 사용하여 에너지 사용량을 추적하고 비효율성을 식별하며 비용을 할당합니다. 각 미터의 중심에는변류기 CT—전기 측정에서 가장 중요한 작업 중 하나를 자동으로 수행하는 소박한 센서입니다. 이 구성 요소가 없으면 정확한 전력 모니터링이 거의 불가능합니다. 변류기는 고전압, 고전류 배전 세계와 현대 계량 시스템의 민감한 저전력 전자 장치 사이의 필수적인 다리입니다.
그렇다면 변류기 CT가 전기 계량 시스템의 핵심 센서가 되는 이유는 무엇일까요? 그 대답은 세 가지 기본 기능에 있습니다. 넓은 동적 범위에 걸친 정확한 전류 측정, 기본 회로와 측정 장비 사이의 완벽한 갈바닉 절연, 미터와 보호 계전기에서 쉽게 처리할 수 있는 표준화된 저전류 출력 제공 기능입니다. 이 기사에서는 변류기를 전기 계량에 필수 불가결하게 만드는 설계 원리, 성능 특성 및 응용 고려 사항을 살펴보겠습니다. 자기 유도의 물리학부터 정확성과 포화도의 실제 문제까지, 우리는 이러한 장치가 주거용 서브미터부터 고전압 변전소에 이르기까지 모든 분야에서 신뢰할 수 있는 측정을 제공할 수 있도록 하는 엔지니어링을 분석할 것입니다.

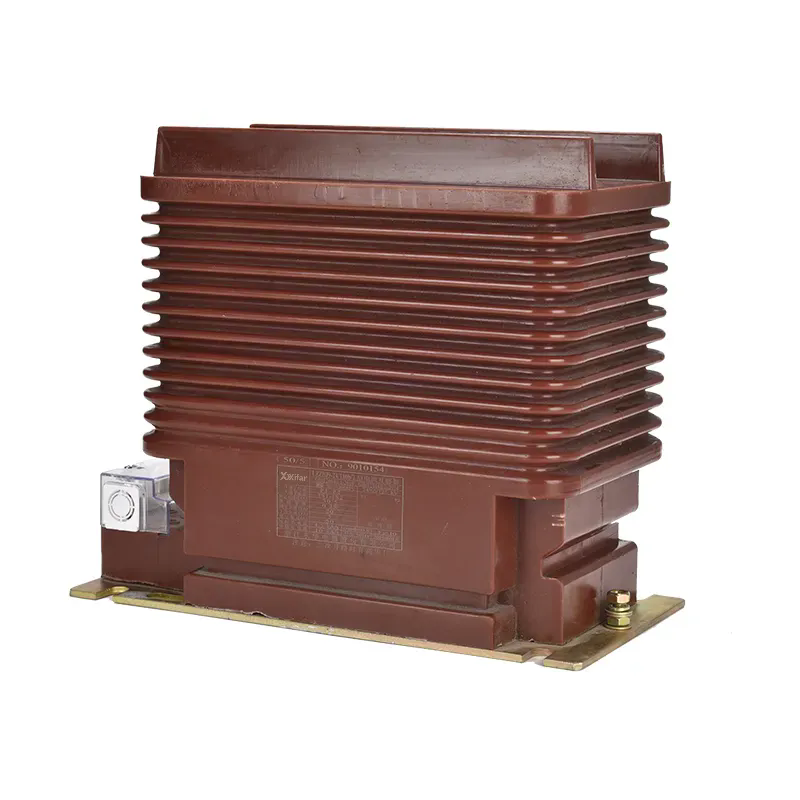

변류기 CT는 1차 도체에 흐르는 전류에 비례하여 감소되고 정확하게 조정된 전류를 생성하도록 설계된 계측기 변압기 유형입니다. 전자기 유도의 원리로 작동하는 수동 장치입니다. 측정할 전류를 전달하는 와이어인 1차 도체는 일반적으로 실리콘 강철 또는 나노결정질 합금과 같은 고투과성 자성 재료로 구성된 링인 CT 코어를 통과합니다. 이 1차 도체는 단일 회전 1차 권선 역할을 합니다. 코어 주위에 여러 번 감겨진 절연 구리선으로 구성된 2차 권선이 출력 전류를 제공합니다. 교류 전류가 1차 도체를 통해 흐를 때 코어에 다양한 자속이 생성됩니다. 이 자속은 권선비에 따라 조정되는 1차 전류에 비례하는 2차 권선의 전류를 유도합니다.
작은 대표 샘플의 무게를 측정하여 코끼리의 무게를 측정하는 정밀 저울로 변류기를 상상해 보십시오. 주요 흐름은 크고 다루기 힘든 코끼리입니다. 2차 전류는 작은 샘플이므로 측정이 쉽고 취급이 안전합니다. CT의 권선비는 스케일링 계수를 결정합니다. 예를 들어, 1000:5 CT는 1차 회로를 통해 1000암페어가 흐를 때 2차 회로를 통해 5암페어가 흐른다는 의미입니다. 이 표준화된 5A(또는 1A) 보조 출력을 사용하면 미터기, 계전기 및 기타 모니터링 장비를 기본 회로의 고전류 및 전압에 맞게 설계할 필요 없이 표준화된 상호 교환 장치로 제조할 수 있습니다. 이것이 변류기 CT가 현대 전기 계량의 중추인 근본적인 이유입니다.
핵심 소재는 CT 성능에 중요한 요소입니다. 코어는 자속을 효율적으로 집중시키기 위해 투자율이 높아야 하며, 손실을 최소화하려면 히스테리시스가 낮아야 합니다. 또한 코어에는 1차 전류와 2차 전류 간의 비율이 전체 전류 범위에 걸쳐 일정하게 유지되도록 선형 자화 곡선이 있어야 합니다. ~에온주 Xifa 전기 설비 유한 회사,우리는 우수한 자기 특성과 낮은 보자력으로 선택된 고품질 방향성 규소강을 사용하여 Current Transformer CT 코어를 제조합니다. 코어 설계 및 권선 기술에 대한 우리 공장의 경험을 통해 변류기는 다양한 응용 분야에서 신뢰할 수 있고 정확한 성능을 제공합니다.
안전은 계측 애플리케이션에 변류기를 사용하는 주요 이유입니다. 미터를 고전류, 고전압 회로에 직접 연결하는 것은 매우 위험합니다. 미터는 전체 1차 전압(수백 킬로볼트일 수 있음)과 전류(수천 암페어일 수 있음)에 대한 등급을 받아야 합니다. 이는 물리적으로 크고, 엄청나게 비용이 많이 들고, 본질적으로 위험합니다. Current Transformer CT는 갈바닉 절연을 제공하여 이 문제를 우아하게 해결합니다. 기본 회로와 보조 회로 사이에는 직접적인 전기 연결이 없습니다. 1차측은 코어의 절연과 권선 사이의 물리적 거리로 인해 2차측과 분리됩니다. 이러한 절연을 통해 계기와 조작자는 기본 시스템의 위험한 전압 및 전류에 노출되지 않습니다.
변류기 CT의 2차 회로는 안전하게 작업할 수 있도록 설계되었습니다. 일반적인 2차 출력은 5A 또는 1A이며, 이는 표준 계측기 및 보호 계전기로 쉽게 처리됩니다. 보조 단자의 전압도 낮게 유지됩니다. 이러한 안전 측면은 단순한 편의성이 아닙니다. 이는 기본적인 안전 요구 사항입니다. CT의 2차 회로는 1차 회로에 전원이 공급되는 동안 절대로 개방되어서는 안 됩니다. 2차 회로가 개방된 경우 2차 단자의 높은 임피던스로 인해 코어 자속이 위험한 수준으로 상승하여 사람에게 치명적이고 장비가 파괴될 수 있는 고전압이 생성됩니다.
계량 애플리케이션의 경우 이러한 안전이 가장 중요합니다. 변류기 CT를 사용하면 판독 및 유지 관리가 편리한 위치에 계량기를 안전하게 설치할 수 있습니다. 미터는 패널에 배치하거나, 벽에 장착하거나, 기본 회로에서 원격으로 배치할 수도 있습니다. 이는 중앙 집중식 에너지 관리 시스템이 여러 지점에서 정확한 측정을 요구하는 현대 데이터 센터, 산업 시설 및 상업용 건물에서 특히 중요합니다. Xifa의 공장에서는 안전을 염두에 두고 고품질 절연 재료와 견고한 구조를 사용하여 제품 수명 동안 안정적인 절연을 보장하는 변류기 CT를 설계합니다.
모든 계량 애플리케이션에서 정확도는 가장 중요한 성능 매개변수입니다. 변류기 CT의 정확도는 정확도 등급으로 표현되며, 이는 1차 전류와 2차 전류 간의 비율과 허용 위상 변위의 허용 오차를 정의합니다. 정확도 등급은 문자와 숫자의 조합으로 지정됩니다. 계량 애플리케이션의 경우 가장 일반적인 정확도 등급은 0.1, 0.2, 0.5, 1 및 3입니다. 숫자는 정격 전류에서 최대 백분율 오류를 나타냅니다. 예를 들어 클래스 0.5 CT는 정격 전류에서 최대 비율 오류가 0.5%입니다.
위상 변위는 정확한 전력 측정에도 중요합니다. 3상 시스템에서 CT의 위상 오류는 유효 및 무효 전력 측정에 심각한 오류를 일으킬 수 있습니다. 정확도 등급은 최대 위상 변위도 정의합니다. 예를 들어 클래스 0.5 CT의 최대 위상 변위는 20분(0.33도)입니다. 정확도 등급은 특정 부담(부하)과 정격 전류의 특정 비율(일반적으로 100%)에서 측정됩니다. CT의 정확도는 전체 범위에 걸쳐 일정하지 않습니다. 일반적으로 정격 전류에서 가장 정확하며 매우 낮은 전류와 정격 값보다 높은 전류에서는 성능이 저하됩니다.
다음 표에는 정확도 등급과 일반적인 측정 애플리케이션이 요약되어 있습니다.
| 정확도 등급 | 최대 비율 오류 | 최대 위상 변위 | 일반적인 응용 |
| 0.1 | 0.1% | 5분 | 정밀 측정, 교정, 표준 |
| 0.2 | 0.2% | 10분 | 고정밀 수익 측정 |
| 0.5 | 0.5% | 20분 | 상업 및 산업 계량 |
| 1.0 | 1.0% | 60분 | 범용 측광 |
| 3.0 | 3.0% | 지정되지 않음 | 표시만 |
올바른 정확도 등급을 선택하는 것은 중요한 결정입니다. 측정값이 청구에 사용되는 수익 측정 애플리케이션의 경우 더 높은 정확도(0.1 또는 0.2)가 필수적입니다. 보조 계량 및 일반 모니터링의 경우 일반적으로 클래스 0.5 또는 1.0 CT로 충분합니다. 필요한 정확도 등급은 계측기의 부담에 따라 달라집니다. CT가 지정된 정확도 한계 내에서 작동할 수 있도록 계기의 부담은 충분히 낮아야 합니다. Wenzhou Xifa Electrical Equipment Co., Ltd.에서는 고정밀 수익 측정부터 일반 모니터링 애플리케이션까지 고객의 요구에 맞는 다양한 변류기 CT 정확도 등급을 제공합니다.
변류기 CT의 주요 장점 중 하나는 작은 분수 전류부터 큰 과부하 전류까지 넓은 범위에서 전류를 정확하게 측정할 수 있는 능력입니다. 이 동적 범위는 경부하 및 고부하 기간 동안 에너지 소비를 정확하게 측정해야 하는 현대 전기 계량 시스템에 필수적입니다. CT의 동적 범위는 주로 코어 재료와 권선 설계에 의해 결정됩니다. 코어는 광범위한 자속 밀도에 걸쳐 선형적으로 작동할 수 있어야 합니다. 권선은 누설 인덕턴스를 최소화하고 안정적인 권선비를 제공하도록 설계되어야 합니다.
코어 소재는 넓은 다이내믹 레인지를 달성하는 데 가장 중요한 요소입니다. 코어는 선형 자화 곡선을 가져야 합니다. 즉, 자속 밀도는 포화점까지 자화력에 비례합니다. 방향성 규소강과 같은 고투과성 코어는 광범위한 전류에 걸쳐 상대적으로 선형적인 영역을 갖습니다. 또한 코어는 히스테리시스를 최소화하고 CT가 시간이 지나도 정확도를 유지하도록 낮은 보자력을 가져야 합니다. 또한 코어 재료는 결함 조건에서 코어가 포화되는 것을 방지하기 위해 높은 포화 자속 밀도를 갖도록 선택됩니다. 핵심 기하학도 중요합니다. 단면적이 큰 코어는 포화되지 않고 더 큰 플럭스를 처리할 수 있습니다.
권선 설계도 동적 범위에 영향을 미칩니다. 2차 권선은 일반적으로 1차 전류 암페어당 높은 출력 전압을 생성하기 위해 많은 수의 권선으로 감겨 있습니다. 이러한 높은 감도 덕분에 CT는 작은 전류를 정확하게 측정할 수 있습니다. 권선은 고주파수 및 과도 상태에서 오류를 일으킬 수 있는 누설 인덕턴스를 최소화하도록 설계되었습니다. 권선 사이의 절연은 단락을 방지하기 위해 견고해야 합니다. 또한 권선은 과열 없이 정격 전류를 처리할 수 있도록 설계되어야 합니다. Wenzhou Xifa Electrical Equipment Co., Ltd.의 공장은 고급 권선 기술과 고품질 재료를 사용하여 변류기 CT가 전체 작동 범위에 걸쳐 넓은 동적 범위와 일관된 성능을 제공하도록 보장합니다.
코어 및 권선 설계도 부담 효과를 고려해야 합니다. 부담은 미터, 리드, 연결 단자를 포함한 2차 회로의 임피던스입니다. 부담이 높으면 CT의 유효 동적 범위가 줄어들 수 있으며 상대적으로 낮은 전류에서 포화가 발생할 수 있습니다. 예상되는 부담에 적합한 등급의 CT를 선택하는 것이 중요합니다. 부담 등급이 높은 CT는 코어가 더 크고 회전수가 많아 동적 범위가 더 넓어집니다. 우리 기술팀은 귀하의 신청에 대한 적절한 부담을 계산하는 데 도움을 드릴 수 있습니다.
변류기 CT의 정확도와 성능에 영향을 미치는 두 가지 중요한 요소는 부담과 포화입니다. 부담은 미터, 연결 리드 및 종단 지점을 포함한 보조 회로의 총 임피던스입니다. 부담이 너무 높으면 CT의 출력 전압이 강제로 상승하여 코어 자속이 증가하고 이로 인해 포화가 발생할 수 있습니다. 포화는 코어 자속 밀도가 재료의 최대 자속 밀도에 도달할 때 발생하며, 이를 초과하면 1차 전류가 증가해도 2차 전류가 비례적으로 증가하지 않습니다. 이로 인해 CT가 왜곡된 출력 신호를 생성하여 측정이 부정확하게 됩니다.
부담과 포화 사이의 관계는 중요한 설계 고려 사항입니다. CT는 일반적으로 VA(볼트암페어)로 표시되는 특정 부담에 대해 평가됩니다. 예를 들어 정격이 5VA인 CT는 5A에서 최대 0.2Ω의 총 임피던스로 2차 회로를 구동할 수 있습니다(P = I²R이므로). 부담이 이 정격을 초과하면 CT가 더 낮은 1차 전류에서 포화되어 동적 범위가 제한되고 측정 오류가 발생할 수 있습니다. 계기와 연결 리드의 실제 부담보다 높은 부담 등급을 갖는 CT를 선택하는 것이 중요합니다.
정확한 측정을 위해서는 CT를 포화점보다 훨씬 낮은 수준에서 작동해야 합니다. 작동 자속과 포화 자속 사이의 마진을 "포화 마진"이라고 합니다. 포화 마진이 높은 CT는 포화에 대한 저항력이 더 강하고 더 넓은 범위의 전류에서 정확도를 유지합니다. 포화 마진은 코어 재료, 코어 형상 및 회전 수에 따라 결정됩니다. 계량 애플리케이션용으로 설계된 CT는 일반적으로 정확도 손실 없이 과부하를 처리할 수 있도록 포화 마진이 높습니다. 다음 표는 일반적인 변류기 CT의 측정 정확도에 대한 부담의 영향을 보여줍니다.
| 부담(정격 대비 %) | 측정오차(%) | 효과 |
| 25% | 0.1% | 사양 내에서 정확한 측정 |
| 50% | 0.15% | 사양 내에서 정확한 측정 |
| 100% | 0.3% | 정격부담시 오차가 소폭 증가 |
| 150% | 1.5% | 과도한 부담, 심각한 오류 |
| 200% | 5.0% | 심각한 포화, 신뢰할 수 없는 측정 |
계량 시스템의 설계 단계에서는 부담을 항상 주의 깊게 계산하고 검증해야 합니다. VA 등급이 높은 CT는 더 높은 부담을 감당할 수 있지만 크기도 크고 가격도 더 비쌉니다. VA 등급이 낮은 CT는 크기가 더 작고 가격도 저렴하지만 부담에 더 민감하고 과부하가 걸리면 포화될 수 있습니다. Xifa에서는 다양한 계측 애플리케이션의 특정 요구 사항에 맞게 다양한 부담 등급을 갖춘 다양한 변류기 CT를 제공합니다. 당사 기술팀은 귀하의 응용 분야에 적합한 CT를 선택하는 데 도움을 드릴 수 있습니다.
계량 애플리케이션에 적합한 변류기 CT를 선택하려면 시스템의 전류, 전압 및 정확도 요구 사항을 체계적으로 평가해야 합니다. 다음 선택 프레임워크는 CT가 올바르게 지정되었는지 확인하기 위한 단계별 접근 방식을 제공합니다. 첫 번째 단계는 1차 전류 범위를 결정하는 것입니다. CT는 최대 동작 전류를 정확하게 측정할 수 있어야 하며, 최대 고장 전류에도 손상 없이 견딜 수 있어야 합니다. CT의 정격 전류는 최대 예상 부하 전류의 약 60~80%로 선택하여 향후 부하 증가에 대한 여유를 제공해야 합니다. 최소 및 최대 전류를 정확하게 측정할 수 있도록 CT의 동적 범위도 고려해야 합니다.
두 번째 단계는 필요한 정확도 등급을 결정하는 것입니다. 수익 측정의 경우 높은 정확도 클래스(0.1 또는 0.2)가 필요합니다. 서브미터링 및 일반 모니터링의 경우 더 낮은 정확도 등급(0.5 또는 1.0)이면 충분할 수 있습니다. 정확도 등급은 계측기의 부담과도 일치해야 합니다. 세 번째 단계는 부담을 결정하는 것입니다. 부담은 미터의 입력 임피던스, 연결 리드의 길이, 중간 장치의 임피던스를 기준으로 계산해야 합니다. CT에는 계산된 부담보다 더 큰 부담 등급이 있어야 합니다.
다음 표에는 주요 선택 기준이 요약되어 있으며 변류기 CT의 일반적인 값이 나와 있습니다.
| 선택기준 | 고려사항 | 일반적인 값 |
| 1차 전류(A) | 최대 연속 부하 전류 | 50, 100, 200, 400, 800, 1000, 2000 |
| 2차 전류(A) | 미터의 표준 출력 | 5A 또는 1A |
| 정확도 등급 | 필요한 측정 정밀도 | 0.1, 0.2, 0.5, 1.0 |
| 부담 (VA) | 2차 회로의 총 임피던스 | 2.5, 5, 10, 15, 30 |
| 절연 수준 | 1차 회로의 정격 전압 | 0.6kV, 12kV, 24kV, 36kV |
| 주파수(Hz) | 주 주파수 | 50Hz 또는 60Hz |
고려해야 할 추가 요소에는 절연 수준, 주파수 및 주변 온도가 포함됩니다. CT는 1차 회로의 전압 레벨에 맞게 설계되어야 합니다. 고전압 애플리케이션의 경우 CT는 적절한 절연 및 연면 거리를 가져야 합니다. CT는 주전원 주파수(50Hz 또는 60Hz)에 맞게 설계되어야 합니다. 주변 온도는 CT의 성능과 열 방출 능력에 영향을 미칩니다. Xifa에서는 저전압 배전부터 고전압 변전소 계측에 이르기까지 광범위한 응용 분야를 위한 변류기 CT를 제조합니다. 당사의 제품은 관련 국제 표준을 충족하도록 설계되었으며 안정적인 성능을 보장하기 위해 엄격한 테스트를 거쳤습니다.
질문 1: 변류기와 전압 변압기의 차이점은 무엇입니까?
답: 변류기(CT)는 전류를 측정하는 데 사용되며 회로와 직렬로 연결됩니다. 전압 변압기(VT)는 전압을 측정하는 데 사용되며 병렬로 연결됩니다. CT는 1차 전류에 비례하는 2차 전류를 생성하는 반면, VT는 1차 전압에 비례하는 2차 전압을 생성합니다. 둘 다 계측 및 보호에 사용되는 계측기 변압기입니다. 변류기 CT는 전력 시스템의 전류를 측정하는 핵심 센서입니다.
질문 2: 변류기 CT를 어떤 방향으로도 설치할 수 있나요?
답변: 변류기 CT는 대부분의 방향으로 설치할 수 있지만 일반적으로 제조업체의 지침을 따르는 것이 좋습니다. 방향은 정상 작동 전류의 정확도에 큰 영향을 미치지 않습니다. 그러나 고정밀 애플리케이션의 경우 코어가 과도한 진동이나 자기장에 노출되지 않도록 하는 것이 좋습니다. 스플릿 코어 CT의 경우 정확도를 유지하기 위해 코어가 적절하게 닫히고 고정되도록 주의를 기울여야 합니다.
질문 3: 5A와 1A 보조 CT 중에서 어떻게 선택합니까?
답변: 5A와 1A 2차 변류기 CT 사이의 선택은 계측 장비와 CT와 계측기 사이의 거리에 따라 달라집니다. 5A 출력은 더 일반적이며 더 높은 신호 레벨을 제공하므로 시끄러운 환경에서 유리할 수 있습니다. 1A 출력은 전류가 낮을수록 리드의 전압 강하가 줄어들기 때문에 장거리 전송에 자주 사용됩니다. 대부분의 최신 계측기는 5A 및 1A 입력을 모두 지원합니다. 우리 공장은 귀하의 특정 응용 분야에 대한 최적의 선택에 대한 지침을 제공할 수 있습니다.
질문 4: 변류기 CT가 포화되는 원인은 무엇입니까?
답변: 변류기 CT는 코어의 자속이 최대 한계에 도달하면 포화됩니다. 이는 일반적으로 1차 전류가 CT의 정격 용량을 크게 초과하거나 2차 부담이 너무 높을 때 발생합니다. 포화는 1차 전류의 높은 DC 성분이나 과도한 시스템 주파수로 인해 발생할 수도 있습니다. CT가 포화되면 출력 전류가 왜곡되고 1차 전류에 비례하지 않게 되어 측정이 부정확해지고 보호 오작동이 발생할 수 있습니다. 우리 공장에서는 결함 조건에서 안정적인 성능을 보장하기 위해 각 CT의 포화 특성을 테스트합니다.
질문 5: 계량에 분할 코어 CT를 사용하면 어떤 이점이 있습니까?
답변: 스플릿 코어 변류기 CT는 특히 개조 설치의 경우 여러 가지 장점을 제공합니다. 도체를 분리하지 않고도 코어를 열고 1차 도체 주위에 고정할 수 있습니다. 이는 특히 연결 해제가 어렵거나 비용이 많이 드는 기존 시스템에서 설치를 훨씬 쉽고 빠르게 만듭니다. 스플릿 코어 CT는 임시 모니터링 애플리케이션에도 유용합니다. 그러나 스플릿 코어 CT는 일반적으로 동일한 클래스의 솔리드 코어 CT보다 정확도가 낮습니다. 고정밀 애플리케이션의 경우 솔리드 코어 CT가 선호됩니다. 당사의 스플릿 코어 변류기 CT 제품은 쉬운 설치의 편리함을 제공하면서 우수한 정확도를 제공하도록 설계되었습니다.
변류기는 전기 계량 시스템의 알려지지 않은 영웅입니다. 이는 인력과 장비의 안전을 보장하면서 고전류를 정확하게 측정하는 중요한 기능을 제공합니다. 갈바닉 절연을 제공하고 표준화된 저전류 출력을 생성하며 넓은 동적 범위에서 안정적으로 작동하는 기능은 현대 에너지 모니터링, 청구 및 보호 애플리케이션에 없어서는 안 될 요소입니다. 자기 유도의 물리학부터 부담 및 포화에 대한 실제적인 고려 사항에 이르기까지 변류기 CT는 간단하고 견고한 엔지니어링의 힘을 입증합니다.
귀하의 응용 분야에 적합한 변류기 CT를 선택하려면 정확성, 부담 및 시스템 요구 사항을 신중하게 고려해야 합니다. 이러한 요소를 이해함으로써 계량 시스템이 효과적인 에너지 관리에 필요한 신뢰할 수 있고 정확한 데이터를 제공하는지 확인할 수 있습니다. ~에온주 Xifa 전기 설비 유한 회사, 우리는 가장 까다로운 계량 요구 사항을 충족하는 고품질 변류기 CT를 제공하기 위해 최선을 다하고 있습니다. 당사의 제품은 최고 표준에 따라 설계 및 제조되어 설치 수명 동안 안정적인 성능을 보장합니다.
-
