배전 시스템이 점점 복잡해짐에 따라 정확한 전압 측정과 신뢰할 수 있는 보호가 그 어느 때보다 중요해졌습니다. 에이변전소의 13.8Kv 단상 전위 변압기계측, 모니터링, 계전기 보호 및 자동화 시스템을 위한 정확한 전압 변환을 보장하는 데 중요한 역할을 합니다.
사이파고품질을 전문적으로 제공하는변전소의 13.8Kv 단상 전위 변압기현대적인 유틸리티 네트워크, 산업용 변전소, 재생 가능 에너지 시설 및 배전 인프라를 위해 설계된 솔루션입니다. 이 기사에서는 이러한 필수 변전소 구성 요소의 작동 원리, 구성, 이점, 기술 사양, 응용 프로그램, 설치 고려 사항 및 유지 관리 요구 사항을 살펴봅니다.
전압 변압기(VT)라고도 불리는 전위 변압기(PT)는 높은 1차 전압 레벨을 측정 장비, 보호 계전기, SCADA 시스템 및 모니터링 장비에 적합한 표준화된 낮은 2차 전압으로 낮추도록 설계된 계기용 변압기입니다.

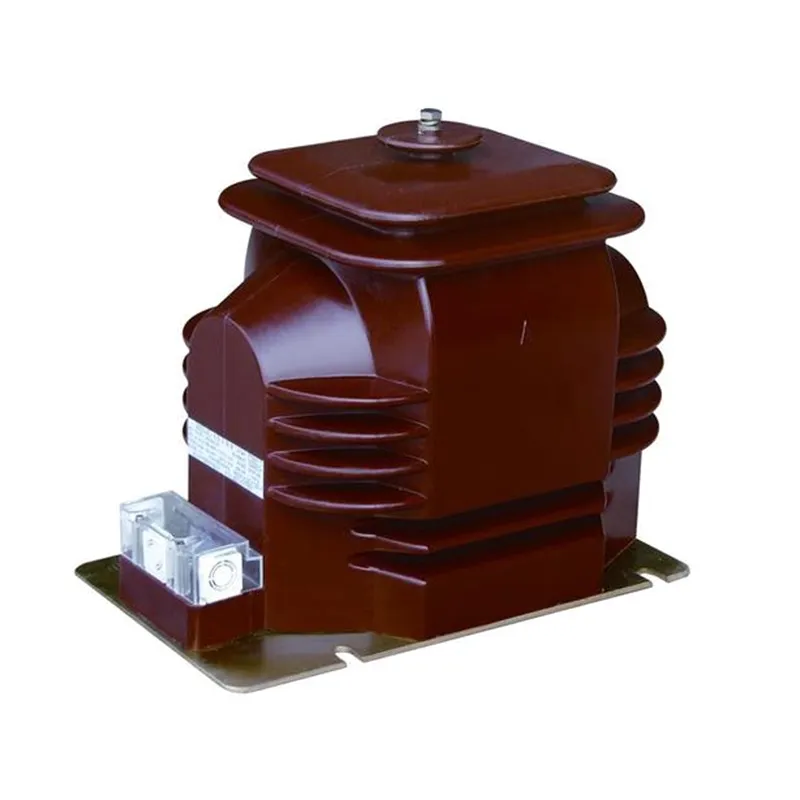

A 변전소의 13.8Kv 단상 전위 변압기특히 약 13.8kV의 중전압 전력 시스템 전압을 120V, 110V 또는 기타 표준화된 값과 같은 안전하고 측정 가능한 출력으로 변환합니다.
이 변압기는 높은 측정 정확도를 유지하면서 고전압 회로와 저전압 제어 시스템 사이에 전기적 절연을 제공합니다.
작동 원리는 전자기 유도를 기반으로 합니다. 1차 권선이 13.8kV 네트워크에 연결되면 변압기 코어 내에서 자속이 생성됩니다.
이 자속은 1차 권선과 2차 권선 사이의 권선비에 따라 2차 권선에 비례적인 전압을 유도합니다.
결과적인 저전압 신호는 다음을 안전하게 공급할 수 있습니다.
변압기는 1차 전압 파형을 정확하게 재현함으로써 변전소 전체에 걸쳐 안정적인 모니터링 및 보호를 가능하게 합니다.
고품질 13.8kV 전위 변압기는 작동 안전과 측정 정밀도를 보장하는 몇 가지 중요한 구성 요소로 구성됩니다.
| 요소 | 기능 |
|---|---|
| 1차 권선 | 고압 시스템에 직접 연결됨 |
| 2차 권선 | 계측기에 감소된 전압 출력 제공 |
| 자기 코어 | 자속을 효율적으로 전달 |
| 절연 시스템 | 절연 내력 및 안전성 보장 |
| 도자기 또는 폴리머 하우징 | 환경 조건으로부터 내부 구성 요소를 보호합니다. |
| 터미널 조립 | 안전한 전기 연결 제공 |
| 접지구조 | 운영 안전성 향상 |
사이파와 같은 프리미엄 제조업체는 고급 절연 재료와 정밀 권선 기술을 활용하여 신뢰성과 서비스 수명을 극대화합니다.
사양은 프로젝트 요구 사항에 따라 다르지만 변전소 애플리케이션에서는 다음 매개변수가 일반적으로 사용됩니다.
| 매개변수 | 일반적인 값 |
|---|---|
| 정격전압 | 13.8kV |
| 위상 유형 | 단상 |
| 빈도 | 50Hz / 60Hz |
| 2차 전압 | 120V, 110V 또는 맞춤형 |
| 정확도 등급 | 0.2, 0.5, 1.0 |
| 절연 수준 | IEC/ANSI 표준에 따름 |
| 설치 | 옥외 또는 실내 |
| 냉각방식 | 자연 공기 냉각 |
| 보호 등급 | 내후성 디자인 |
전위 변압기는 매우 정확한 전압 스케일링을 제공하여 정확한 측정 및 시스템 분석을 가능하게 합니다.
보호 계전기는 정밀한 전압 입력을 사용하여 비정상적인 작동 조건을 빠르고 정확하게 감지합니다.
PT는 고전압 회로에서 측정 장비를 분리함으로써 전기적 위험을 크게 줄입니다.
지속적인 전압 모니터링은 작동 인식을 향상시키고 예방적 유지 관리 프로그램을 지원합니다.
고품질 절연 시스템과 내구성이 뛰어난 하우징을 통해 수십 년 동안 신뢰할 수 있는 작동이 가능합니다.
현대 변전소는 정확한 전압 데이터가 필요한 디지털 모니터링 및 자동화 시스템에 점점 더 의존하고 있습니다.
13.8kV 단상 변압기는 다양한 분야에서 널리 사용됩니다.
정확한 전압 측정 및 보호가 필요한 모든 곳에서 이러한 변압기는 중요한 역할을 합니다.
올바른 PT를 선택하려면 여러 엔지니어링 요소를 신중하게 평가해야 합니다.
변압기가 공칭 시스템 전압 및 절연 요구 사항과 일치하는지 확인하십시오.
수익 측정 애플리케이션에는 일반적으로 일반 모니터링 시스템보다 더 높은 정확도 등급이 필요합니다.
계량기, 계전기 및 모니터링 장비에서 연결된 총 부하를 계산합니다.
습도, 오염 수준, 고도, 온도 및 지진 요구 사항을 고려하십시오.
IEC, ANSI, IEEE 및 지역 유틸리티 표준을 준수하는지 확인하십시오.
장기적인 신뢰성을 달성하려면 올바른 설치가 필수적입니다.
이러한 절차를 따르면 시운전 문제가 최소화되고 장비 수명이 향상됩니다.
정기적인 유지 관리는 지속적인 성능과 시스템 안정성을 보장합니다.
| 유지보수 활동 | 권장 주파수 |
|---|---|
| 육안검사 | 월간 간행물 |
| 단자 견고성 점검 | 계간지 |
| 절연 저항 테스트 | 매년 |
| 절연체 청소 | 필요에 따라 |
| 열검사 | 매년 |
| 교정 검증 | 유틸리티 표준에 따르면 |
예방적 유지보수를 통해 예상치 못한 정전 및 교체 비용을 크게 줄일 수 있습니다.
| 특징 | 전위 변압기(PT) | 변류기(CT) |
|---|---|---|
| 주요 기능 | 전압 측정 | 전류 측정 |
| 연결 | 평행한 | 시리즈 |
| 산출 | 감소된 전압 | 감소된 전류 |
| 일반적인 2차 값 | 110V 또는 120V | 1A 또는 5A |
| 애플리케이션 | 측정 및 보호 | 측정 및 보호 |
두 계측기 변압기가 함께 작동하여 완벽한 전기 시스템 모니터링 및 보호 기능을 제공합니다.
전력 산업은 디지털 변전소와 지능형 그리드 인프라로 빠르게 진화하고 있습니다.
향후 개발에는 다음이 포함됩니다.
사이파와 같은 제조업체는 이러한 새로운 산업 요구 사항을 지원하기 위해 고급 변압기 기술에 계속 투자하고 있습니다.
주요 목적은 고전압 레벨을 측정, 계측 및 보호 장치에 적합한 표준화된 저전압으로 안전하게 낮추는 것입니다.
정확한 전압 측정은 안정적인 청구, 시스템 모니터링, 오류 감지 및 보호 조정을 보장합니다.
예. 많은 모델이 내후성 단열재 및 하우징 시스템을 갖춘 실외 설치용으로 특별히 설계되었습니다.
적절한 유지 관리를 통해 고품질 전위 변압기는 종종 25년이 넘는 서비스 수명을 제공합니다.
IEC, ANSI, IEEE 및 유틸리티별 표준은 전위 변압기를 선택하고 설치할 때 일반적으로 참조됩니다.
유틸리티, 산업 플랜트, 재생 가능 에너지 시설, 운송 시스템, 광산 운영 및 상업용 전력 네트워크가 모두 이에 의존합니다.
A 변전소의 13.8Kv 단상 전위 변압기전압 측정, 계전기 보호, 에너지 계측 및 전력 시스템 모니터링을 위한 기본 구성 요소입니다. 전기 절연을 유지하면서 정확한 전압 변환을 제공하는 능력은 현대 변전소 및 산업용 전력 시스템에 없어서는 안 될 요소입니다.
유틸리티 배전 네트워크, 재생 에너지 프로젝트 또는 산업 시설을 지원하든 경험이 풍부한 제조업체의 신뢰할 수 있는 변압기를 선택하면 운영 안전성, 측정 정확도 및 시스템 신뢰성을 크게 향상시킬 수 있습니다.
다음 변전소 프로젝트를 위한 신뢰할 수 있는 고성능 솔루션을 찾고 계십니까?사이파까다로운 국제 표준과 다양한 애플리케이션 요구 사항을 충족하도록 설계된 전문적으로 설계된 전위 변압기를 제공합니다.문의하기오늘 귀하의 프로젝트 요구 사항에 대해 논의하고, 기술 지원을 요청하거나, 당사 전문가 팀으로부터 맞춤형 견적을 받으십시오.
