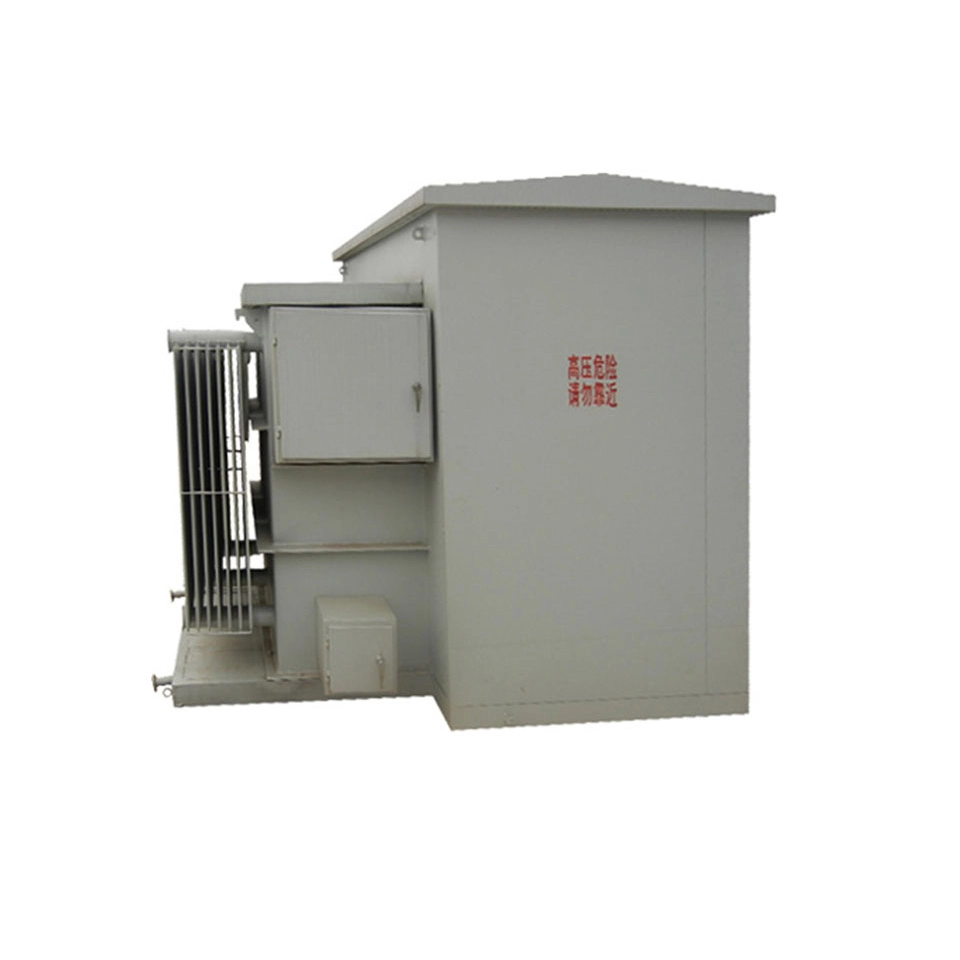

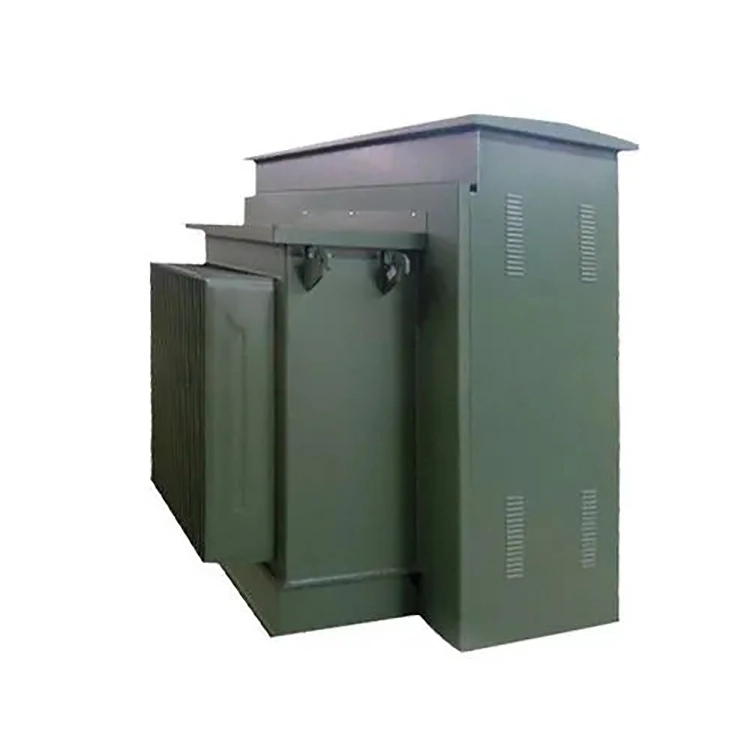

오일 충전 패드 장착 변압기 1000kva

오일 충전 패드 장착 변압기 1000kva는 정격 용량이 1000kva인 실외 접지 설치용으로 특별히 설계된 3상 배전 변압기입니다. 매달거나 지하에 매설하지 않고 프리캐스트 콘크리트 기초 위에 직접 설치합니다. 철심과 권선은 절연유에 완전히 잠겨 오일의 높은 유전 강도와 방열 특성을 활용하여 전기 절연 및 열 관리를 달성합니다.

오일 충전 패드 장착 변압기 1000kva의 쉘은 골판지 오일 탱크로 만들어졌으며 골판지를 사용하여 방열 표면이 증가하여 ONAN 냉각을 달성합니다. 파도의 탄성은 온도 변화로 인한 절연유의 부피 팽창을 흡수할 수 있습니다. 완전밀폐형 구조로 절연유가 외부 공기와 접촉하지 않도록 하여 산소와 수분의 침입으로 인한 오일 품질 저하 및 절연재의 노화를 효과적으로 방지합니다.

오일 충전 패드 장착 변압기 1000kva의 전체 구조는 고전압실, 저전압실, 변압기실의 세 개의 별도 구획으로 구성됩니다. 저압실 문에는 3점식 잠금 장치가 설치되어 있습니다. 고전압실의 문은 고전압측의 활선 운전을 방지하기 위해 저압실의 문을 연 후에만 열 수 있습니다. 고전압 측과 저전압 측 모두 NEMA 접지 단자가 장착되어 있습니다.

전기 및 보호 구성 측면에서 이 오일 충전 패드 장착 변압기 1000kva는 다양한 부하 특성에 적합한 Dyn11, Yyn0과 같은 다양한 연결 그룹을 지원합니다. 고전압 측에는 부하 스위치와 퓨즈의 이중 보호 기능이 통합되어 있으며 압력 해제 밸브, 오일 온도 및 오일 레벨 모니터링 기능이 장착되어 있습니다. 99.2% 이상의 효율로 DOE 2016 에너지 효율 표준을 충족하며 안전하고 신뢰할 수 있습니다.

기술적인 매개변수

한 산업 단지에서는 주로 3상 비동기 모터, 워터 펌프 및 기타 전력 장비에 전력을 공급하는 오일 충전 패드 장착형 변압기 1000kva를 구매할 계획입니다. 3상 부하는 기본적으로 Balanced이지만 현장 환경은 먼지가 많고 변압기는 초기 조달 비용이 상대적으로 낮아야 합니다. 연결 그룹의 우선순위를 Dyn11 또는 Yyn0으로 지정해야 합니까? 왜?

성능 비교에 따르면 Dyn11 연결 그룹이 선호되는 선택입니다. 3상 불균형에 저항하는 기능 측면에서 Dyn11은 중성선 전류가 위상 전류의 75% 이상에 도달하도록 허용하는 반면 Yyn0은 일반적으로 이를 25% 이내로 제한합니다. 고조파 억제 측면에서 Dyn11의 고전압 측 삼각형 연결은 3차 고조파에 대한 순환 경로를 제공하여 전압 파형 왜곡을 효과적으로 방지할 수 있는 반면 Yyn0은 상대적으로 평균적인 억제 기능을 갖습니다. 단상 접지 오류 전류의 경우 Dyn11은 더 큰 오류 전류를 생성하므로 계전기 보호가 안정적으로 감지하고 조치하기가 더 쉬운 반면, Yyn0의 오류 전류는 상대적으로 작아 보호 구성이 더 어렵습니다.

전반적으로 Dyn11은 LED 조명, 가변 주파수 에어컨, 충전 파일과 같은 최신 혼합 부하와 관련된 시나리오에 더 적합한 반면, Yyn0은 3상 엄격하게 균형 잡힌 순수 전력 부하 및 비용에 매우 민감한 프로젝트에만 적합합니다. 따라서 특별한 제한 없이 오일 충전 패드 장착 변압기 1000kva의 연결 그룹을 Dyn11로 우선순위화해야 합니다.
