기사 요약: A 제로 시퀀스 CT 변류기 도넛형전기 시스템의 지락, 누설 전류 및 절연 이상을 감지하는 중요한 감지 구성 요소입니다. 도체를 둘러싸는 토로이달 코어를 사용하면 위상 전류의 벡터 합이 더 이상 0이 아닐 때 생성되는 잔류 전류를 감지할 수 있습니다. 이 기사에서는 작동 원리, 구성, 기술적 특성, 응용 분야, 선택 고려 사항 및 신뢰할 수 있는 제조 품질이 현대 전력 보호 시스템에 중요한 이유에 대해 설명합니다.
목차
- 제로 시퀀스 CT 변류기 도넛 유형이란 무엇입니까?
- 도넛형 제로 시퀀스 CT는 어떻게 작동합니까?
- 주요 구성 특징은 무엇입니까?
- 구매자는 어떤 기술 사양을 고려해야 합니까?
- Zero Sequence CT는 일반적으로 어디에 사용됩니까?
- 올바른 제로 시퀀스 CT를 어떻게 선택해야 합니까?
- 주요 장점은 무엇입니까?
- 제로 시퀀스 CT 변류기 도넛 유형에 대한 FAQ
- 결론

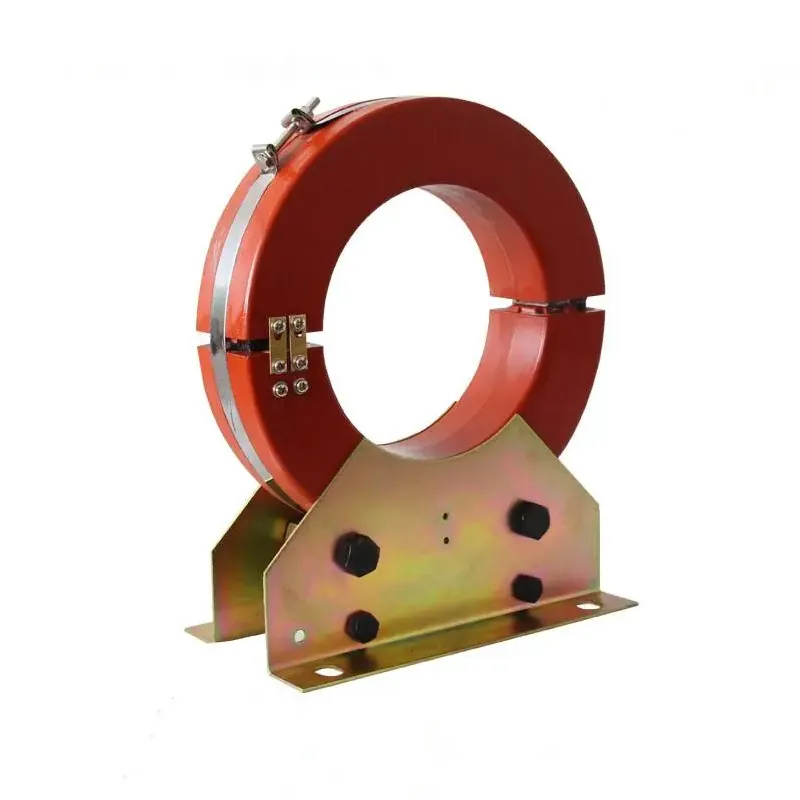

제로 시퀀스 CT 변류기 도넛 유형이란 무엇입니까?
전기 엔지니어와 배전 전문가의 경우 장비 손상, 화재 위험 또는 예상치 못한 전원 중단으로 발전하기 전에 오류를 식별하려면 정확한 잔류 전류 감지가 필수적입니다. 에이제로 시퀀스 CT 변류기 도넛형이 목적을 위해 특별히 설계되었습니다.
개별 도체를 통해 흐르는 전류를 주로 측정하는 기존 변류기와 달리 제로 시퀀스 CT는 토로이드 코어를 통과하는 여러 도체의 결합된 자기 효과를 모니터링합니다. 일반적인 3상 조건에서 위상 전류의 벡터 합은 대략 0입니다. 누출 또는 접지 결함이 발생하면 불균형이 발생하여 측정 가능한 제로 시퀀스 전류가 생성됩니다.
에서 제공하는 제품정보에 따르면사이파제로 시퀀스 CT는 토로이달 코어와 2차 권선을 사용하며 지락 보호, 누설 전류 감지, 절연 모니터링 및 계전기 보호를 포함한 애플리케이션용으로 설계되었습니다. 이 제품은 50Hz 전력 시스템 및 다양한 중성점 구성에 적합합니다.
제로 시퀀스 CT 변류기 도넛형을 찾는 구매자의 경우 모델을 선택하기 전에 전기적 원리와 물리적 구조를 모두 이해하는 것이 중요합니다.
도넛형 제로 시퀀스 CT는 어떻게 작동합니까?
작동 원리는 CT 구멍을 통과하는 도체의 자기 균형을 기반으로 합니다. 건강한 3상 회로에서 전류는 일반적으로 서로 균형을 이루므로 토로이드 코어 내부의 결과 자속은 매우 작게 유지됩니다.
절연 실패 또는 접지 누출이 발생하면 전류의 일부가 의도하지 않은 경로로 접지됩니다. 따라서 현재의 균형이 깨졌습니다. 결과적인 잔류 자속은 보호 계전기, 모니터링 장비 또는 기타 제어 장비로 전송될 수 있는 2차 신호를 유도합니다.
단순화된 탐지 프로세스는 다음과 같이 이해될 수 있습니다.
- 위상 도체는 토로이드형 CT 코어를 통과합니다.
- CT는 결합된 자기장을 지속적으로 감지합니다.
- 전류 불균형은 제로 시퀀스 전류를 생성합니다.
- 2차 권선은 해당 전기 신호를 생성합니다.
- 보호 시스템은 신호를 평가합니다.
- 사전 설정된 보호 임계값을 초과하면 릴레이가 경보 또는 회로 중단을 시작할 수 있습니다.
이 배열은 모든 개별 도체에 대해 기존 CT를 요구하지 않고도 상대적으로 작은 잔류 전류를 감지할 수 있는 실용적인 방법을 제공합니다.
주요 구성 특징은 무엇입니까?
도넛형 제로 시퀀스 CT의 성능은 자기 코어, 권선, 절연 시스템, 인클로저 및 제조 정확도에 따라 크게 달라집니다. XiFa는 자사 제품이 다음을 사용한다고 말합니다.무산소 구리 에나멜선자심용 권취용 및 고투자율 규소강판용. 이러한 재료 선택은 전기 전도성, 기계적 강도 및 작은 제로 시퀀스 전류에 대한 감도를 지원하기 위한 것입니다.
토로이드 자기 코어
원형 코어는 도체 주위에 닫힌 자기 경로를 생성합니다. 높은 투자율은 CT가 상대적으로 작은 잔류 전류에 효과적으로 응답하는 데 도움이 됩니다.
2차 권선
2차 권선은 감지된 자속을 보호 및 모니터링 장비에 사용 가능한 전기 신호로 변환합니다. 권선 품질은 신호 일관성과 장기적인 신뢰성에 직접적인 영향을 미칩니다.
절연 및 캡슐화
제품 구조에는 에폭시 수지 또는 실리콘 고무 하우징이 포함될 수 있습니다. 이러한 보호는 습기 및 환경 오염에 대한 저항력을 향상시키는 데 도움이 되며 이는 배전 환경에서 특히 중요합니다.
솔리드 코어 및 분할 코어 옵션
설치 요구사항은 다양할 수 있습니다. 솔리드 코어 설계에서는 일반적으로 연결하기 전에 케이블이 CT를 통과해야 하는 반면, 분할 코어 구성은 기존 도체를 분리하는 것이 바람직하지 않은 개조 프로젝트에 유용할 수 있습니다.
구매자는 어떤 기술 사양을 고려해야 합니까?
CT 선택은 물리적 직경에만 의존해서는 안 됩니다. 전기적 호환성, 릴레이 요구 사항, 도체 배열 및 설치 조건을 모두 함께 평가해야 합니다.
| 매개변수 | 참고정보 | 중요한 이유 |
|---|---|---|
| CT 유형 | 토로이달/도넛형 | 센싱 구조 및 설치 방법 결정 |
| 빈도 | 50Hz | 의도한 전력 시스템에 대한 적합성을 보장합니다. |
| 핵심 옵션 | LXK-Φ80, Φ100, Φ120, Φ150, Φ180, Φ220, Φ240 | 다양한 물리적 조리개 옵션 제공 |
| 릴레이 유형 | DD11/60, DD1/60 | CT를 보호 시스템과 일치시키는 데 도움이 됩니다. |
| 연결 방법 | 직렬/병렬 | 적용 가능한 구성에 영향을 줍니다. |
| 1차 전류 | 대략. 나열된 구성에서 2.4–6A | 의도한 보호 장치와 일치해야 합니다. |
제조업체가 게시한 사양에는 Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 및 Φ240 버전을 포함하여 다양한 계전기, 연결, 스케일 값 및 1차 전류 조합을 갖춘 여러 LXK 모델이 나열되어 있습니다. 구매자는 주문하기 전에 제조업체와 정확한 구성을 확인해야 합니다.
Zero Sequence CT는 일반적으로 어디에 사용됩니까?
잔류 전류를 감지하는 기능 덕분에 이러한 유형의 CT는 광범위한 전기 보호 응용 분야에서 유용하게 사용됩니다. 누출이나 접지 결함의 조기 감지가 중요한 보호 시스템에 통합될 수 있습니다.
- 지락 보호:접지 결함과 관련된 잔류 전류를 감지합니다.
- 누설 전류 모니터링:비정상적인 전류 경로를 식별하는 데 도움이 됩니다.
- 절연 모니터링:열악한 절연 상태 식별을 지원합니다.
- 배전 시스템:보호계전기의 잔류전류 정보를 제공합니다.
- 스마트 그리드:지능형 모니터링 및 보호 시스템에 통합될 수 있습니다.
- 산업용 장비:지속적인 결함 감지가 필요한 전기 장비를 모니터링하는 데 도움이 됩니다.
- 전기 네트워크 구축:전기 안전 및 배전 보호를 지원합니다.
- 철도 운송 시스템:특수 전기 모니터링 시스템에 통합될 수 있습니다.
사이파는 제로 시퀀스 CT 제품의 응용 분야 중에서 스마트 그리드, 철도 운송, 건물 전기 시스템 및 산업 장비 모니터링을 구체적으로 식별합니다.
올바른 제로 시퀀스 CT를 어떻게 선택해야 합니까?
조달 팀의 경우 올바른 모델을 선택하는 것은 단순히 사용 가능한 가장 큰 코어를 선택하는 것 이상을 의미합니다. 체계적인 평가를 통해 호환성 문제를 줄이고 설치 효율성을 높일 수 있습니다.
- 케이블 배열을 확인하세요.CT 구멍을 통과하는 도체의 수와 배열을 확인하십시오.
- 필요한 조리개를 측정합니다.내부 직경이 기존 케이블에 충분한 공간을 제공하는지 확인하십시오.
- 보호계전기를 확인하세요.CT 출력과 릴레이 특성이 호환되어야 합니다.
- 전기 시스템을 확인하십시오.주파수, 중립 구성, 접지 방법 및 기타 시스템 요구 사항을 확인하십시오.
- 설치 환경을 평가합니다.습기, 오염, 온도 및 사용 가능한 설치 공간은 적절한 구성에 영향을 미칠 수 있습니다.
- 개조 요구 사항을 고려하십시오.분할 코어 설계는 기존 케이블을 쉽게 분리할 수 없는 경우 더 큰 편의성을 제공할 수 있습니다.
- 제조업체 품질을 검토합니다.대량 조달 전에 코어 재료, 권선 재료, 절연, 테스트 절차 및 제조 일관성을 고려해야 합니다.
중국 제조업체 또는 공급업체로부터 소싱하는 해외 구매자의 경우 구매하기 전에 기술 문서 및 모델 확인을 받아야 합니다. 이는 CT가 더 큰 보호 시스템에 통합될 때 특히 중요합니다.
주요 장점은 무엇입니까?
적절하게 선택된 도넛형 제로 시퀀스 CT는 전기 보호 시스템에 여러 가지 실질적인 이점을 제공할 수 있습니다.
- 고감도:적합한 자기 코어는 작은 잔류 전류를 감지하는 데 도움이 될 수 있습니다.
- 조밀한 구조:환상형 구성은 기존 도체 주위에 효율적으로 들어갈 수 있습니다.
- 비침해적 감지:전류 감지는 1차 권선을 회로와 직렬로 배치하지 않고도 달성됩니다.
- 보호 통합:보조 신호는 보호 계전기 및 모니터링 장비에 연결할 수 있습니다.
- 유연한 설치:사용 가능한 구성 옵션은 다양한 설치 시나리오를 수용할 수 있습니다.
- 광범위한 적용 범위:산업, 상업, 인프라 및 배전 환경에 적합합니다.
사이파의 제품 디자인은 토로이드 코어와 2차 권선 및 보호 하우징을 결합한 반면, 명시된 재료 선택은 전도성, 기계적 강도 및 자기 감도를 강조합니다.
제로 시퀀스 CT 변류기 도넛 유형에 대한 FAQ
Zero Sequence CT 변류기 도넛형은 어떤 용도로 사용되나요?
주로 지락, 누설전류, 절연문제로 인한 영시퀀스나 잔류전류를 검출하는데 사용됩니다. 결과 신호는 보호 계전기나 모니터링 장비에 공급될 수 있습니다.
도넛형 CT는 어떻게 지락을 감지하나요?
도체는 토로이드 코어를 통과합니다. 균형 잡힌 조건에서는 자기 효과가 크게 상쇄됩니다. 접지 결함은 불균형을 발생시켜 CT가 2차 전기 신호로 변환하는 잔류 자속을 생성합니다.
어떤 코어 크기를 사용할 수 있나요?
참조된 XiFa 제품 정보에는 Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 및 Φ240 구성의 LXK 모델이 나열되어 있습니다. 선택한 모델 및 보호 적용에 따라 정확한 사양을 확인해야 합니다.
개조 프로젝트에 제로 시퀀스 CT를 사용할 수 있습니까?
예. 솔리드 코어 및 분할 코어 구조는 서로 다른 설치 요구 사항을 충족합니다. 설치 중에 기존 케이블을 분리할 수 없는 경우 분할 코어 설계가 유리할 수 있습니다.
견적요청시 무엇을 제공해야 하나요?
조달 팀은 필요한 코어 구멍, 시스템 주파수, 도체 배열, 계전기 모델, 연결 방법, 1차 전류 요구 사항, 설치 환경 및 수량을 이상적으로 제공해야 합니다. 이러한 세부 정보를 제공하면 중국 제조업체 또는 공급업체가 호환 가능한 구성을 보다 효율적으로 추천하는 데 도움이 됩니다.
결론
A 제로 시퀀스 CT 변류기 도넛형잔류 전류 감지에 대한 집중적이고 실용적인 접근 방식을 제공하므로 지락 보호, 누출 모니터링, 절연 감시 및 지능형 전기 보호에 유용합니다. 토로이드 코어, 2차 권선, 절연 구조 및 설치 구성 모두 시스템 성능에 영향을 미칩니다. XiFa가 게시한 제품 정보에서는 고투과성 실리콘 강철, 무산소 구리 에나멜 와이어, 다양한 LXK 코어 크기 및 50Hz 전력 시스템과의 호환성을 강조합니다.
믿을 수 있는 것을 공급받는다면제로 시퀀스 CT 변류기 도넛형새로운 배전 프로젝트, 보호 시스템 또는 개조 애플리케이션의 경우,저희에게 연락주세요사이파에서 기술 요구 사항, 모델 선택 및 견적을 논의하십시오. 시스템 매개변수를 미리 제공하면 제품 매칭 및 조달을 가속화하는 데 도움이 될 수 있습니다.
