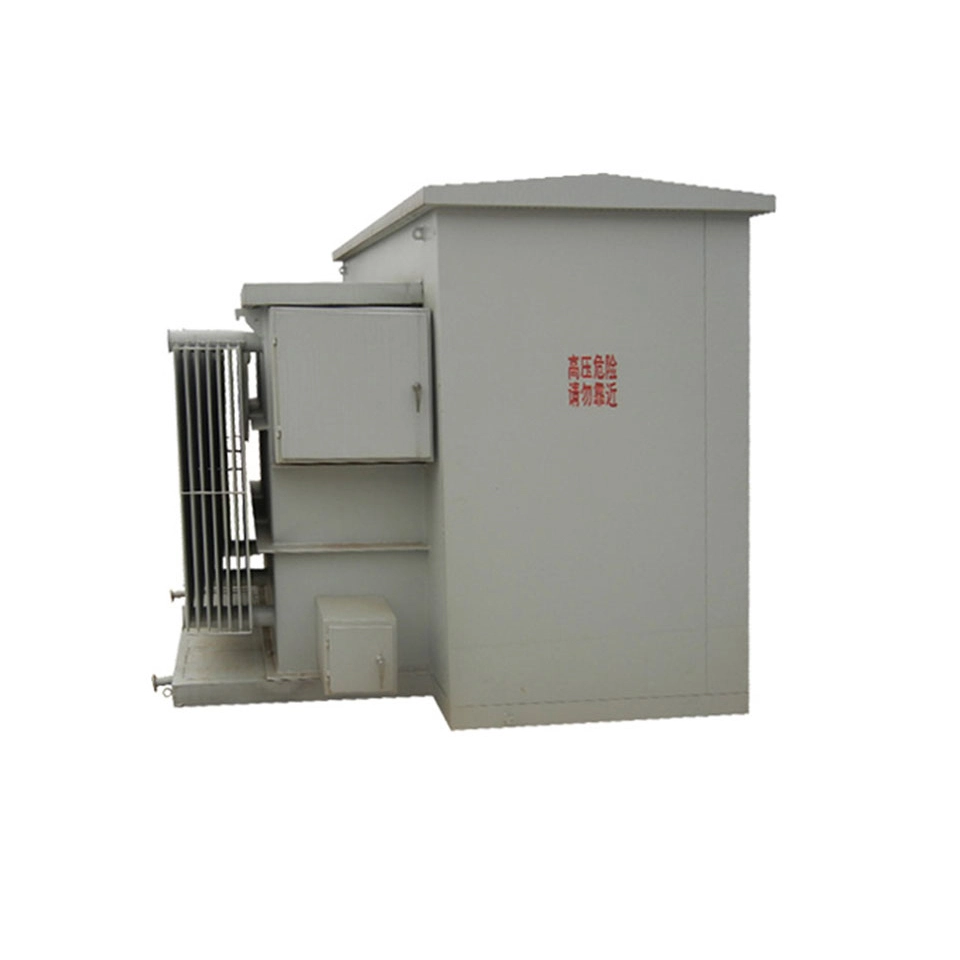

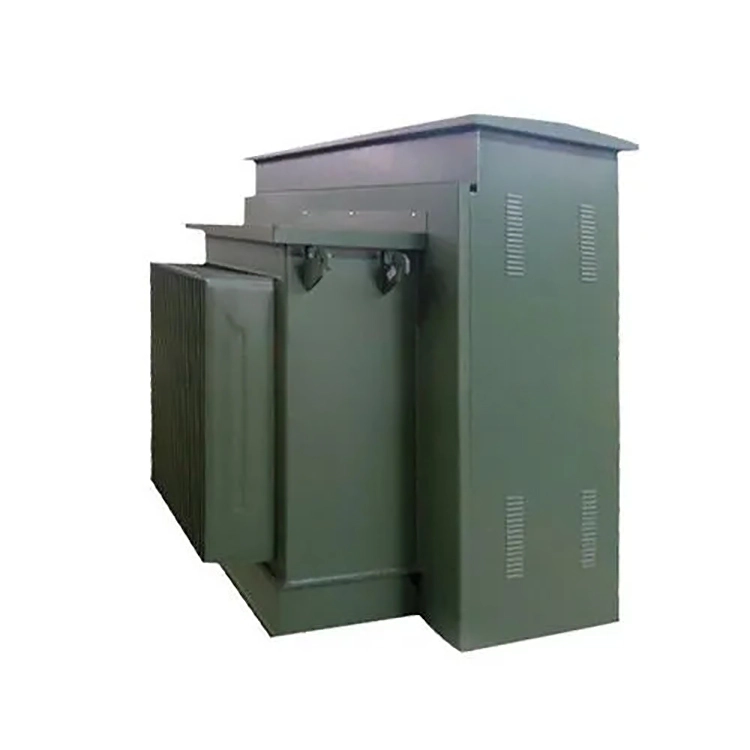

2.5mva 미네랄 오일 패드 탑재 전력 변압기

미네랄 오일은 절연 및 냉각 매체 역할을 하며 전력 변압기 산업에서 가장 전통적이고 성숙한 절연 유체 선택입니다. 따라서 2.5mva 미네랄 오일 패드 장착형 전력 변압기는 우수한 전기 절연 성능, 우수한 열 전도성 및 비용 효율성 이점을 제공합니다. 천연 에스테르와 같은 대체 절연유에 비해 미네랄 오일은 발화점이 낮지만 작동 중 저온 유동성이 더 좋고 추운 지역에서 더 높은 신뢰성을 갖습니다.

플러그인 변압기는 두 가지 유형의 수신 라인을 지원합니다. 첫 번째는 링 네트워크 피더 유형으로, 2세트의 1차 부싱(수신 및 발신 라인 모두에 대해 총 6개)과 내부 4위치 로드 스위치가 장착되어 있습니다. 변압기를 링 네트워크 회로에 직렬로 연결할 수 있어 오류 격리 및 지속적인 유지 관리가 가능합니다. 이 구성에는 일반적으로 2.5mva 미네랄 오일 패드 장착 전력 변압기가 권장됩니다. 방사형 피더 유형은 1차 부싱 하나만 장착되어 있으며 비용이 저렴하지만 그에 따라 신뢰성이 떨어지는 단일 라인 전원 공급 장치를 제공합니다.

단락 임피던스는 변압기의 중요한 매개변수로, 시스템 단락 전류 수준과 전압 조정 속도에 직접적인 영향을 미칩니다. 패드 장착 전력 변압기의 일반적인 임피던스 값은 5.0%~7.5%이며, 설계 목표 값은 일반적으로 5.75%로 설정됩니다. 임피던스가 5.75%라는 것은 2차측에서 3상 단락이 발생했을 때 단락전류가 정격전류의 약 1/0.0575, 즉 정격전류의 약 17.4배라는 것을 의미합니다. 400V 저압 측을 예로 들면 정격 전류는 약 3608A, 단락 전류는 약 62.8kA로 중압 개폐 장치가 견딜 수 있는 범위 내입니다.

최대 부하 동안의 전압 강하는 약 5.75%이며 이는 일반 산업 부하에 허용되는 수준입니다. IEC 60076 표준에 따르면 2.5mva 미네랄 오일 패드 장착 전력 변압기는 열 효과와 동적 안정성 효과를 견딜 수 있는 단락 기능을 갖추고 있습니다.

기술적인 매개변수:

Q: 2.5mva 광유 패드 장착 전력 변압기의 경우, 경부하 또는 장기간 무부하 조건에서 작동할 때 무부하 손실에 여전히 주의가 필요한 이유는 무엇입니까?

A: 무부하 손실은 주로 두 부분으로 구성되므로 첫째, 히스테리시스 손실: 철심이 교류 자기장에서 반복적으로 자화될 때 발생하는 에너지 손실입니다. 둘째, 와전류 손실: 교류 자기장에 의해 철심에 유도된 순환 전류에 의해 발생하는 열 손실입니다.

전력 변압기의 2차측이 완전히 개방 회로이거나 무부하 상태인 경우에도 1차측은 여전히 ​​일정한 양의 무부하 손실을 소비합니다. 무부하 손실로 인해 전기 요금이 정량화되고 지속적으로 누적됩니다. 실행 시간이 3000시간을 초과하는 시나리오의 경우 모델을 선택할 때 무부하 손실이 낮은 모델(예: 높은 자기 전도성 지향 실리콘 강판 또는 비정질 합금 코어 사용)에 우선순위를 두어야 합니다. 초기 조달 비용이 15~20% 증가하더라도 2년 이내에 전기료 절감을 통해 차액을 회수할 수 있습니다.
