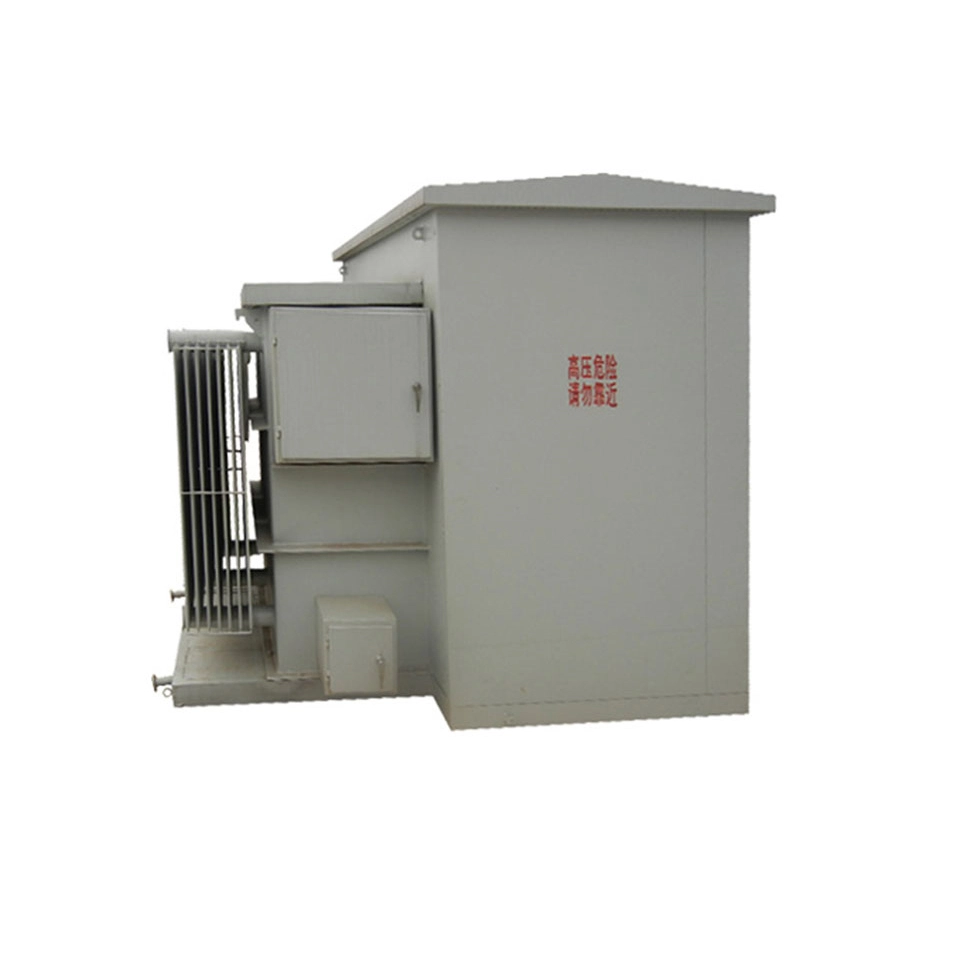

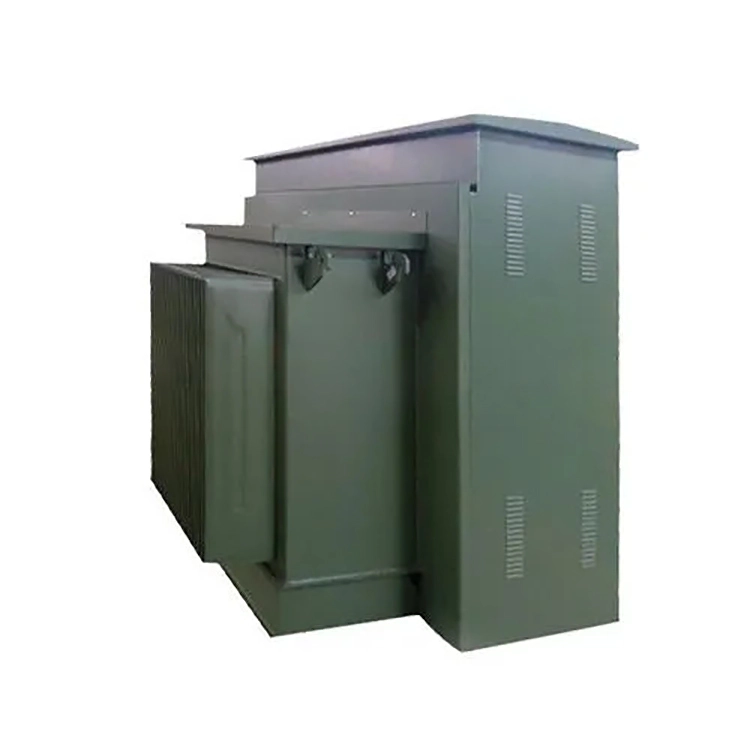

100 Kva 3상 패드장착형 변압기

100kva 3상 패드 장착 변압기는 통합 실외 배전 완성 장비입니다. 캐비닛 내부는 고전압 챔버, 변압기 챔버, 저전압 챔버의 세 가지 독립적인 챔버로 구분됩니다.

고전압 스위치, 퓨즈, 피뢰기, 주 변압기 본체, 저전압 배전 스위치, 미터 및 다양한 보호 장치를 통합합니다. 전체적인 레이아웃이 깔끔하고 컴팩트하며 별도의 배전실을 구축할 필요가 없습니다.

변압기의 표준 전압 사양입니다. Dyn11 연결 그룹을 채택하고 50Hz의 산업용 주파수에서 작동합니다. 고전압 및 저전압의 정격 전류가 요구 사항을 충족하도록 일치됩니다. 변압기의 전송 성능은 안정적이고 신뢰할 수 있습니다. 100kva 3상 패드 장착 변압기는 탁월한 방열 기능을 갖추고 있습니다. 냉각 방식에는 유침식 자가 냉각과 건식 공랭식의 두 가지 냉각 형태가 있습니다. 먼지와 비로부터 보호하는 기능도 있습니다.

작동 손실이 낮고 작동 소음이 적으며 과부하, 단락 및 낙뢰에 대한 다중 안전 보호 메커니즘이 장착되어 있습니다. 강력한 간섭 방지 능력을 갖추고 복잡한 실외 환경 작업에 오랫동안 적응할 수 있으며 전원 공급 장치 안정성이 뛰어나며 이후 유지 관리 및 수리가 비교적 간단합니다.

기술 사양:

Q: 100kva 3상 패드 장착 변압기의 경우 옥외에 설치할 때 "링 네트워크 피더 유형"과 "방사형 피더 유형"이라는 두 가지 구성을 구별해야 하는 이유는 무엇입니까?

A: 방사 피더 구성에서는 변압기의 1차측이 단일 케이블에만 연결되며 내부에 부하 스위치가 없으므로 구조가 간단하고 비용이 저렴합니다. 그러나 이 방법의 치명적인 단점은 100kva 3상 패드 장착 변압기에 유지 관리가 필요하거나 케이블의 이 부분에 장애가 발생하는 경우 전체 피더 전원 공급 장치를 차단해야 하므로 동일한 회선에 있는 모든 다운스트림 사용자의 전원이 완전히 꺼진다는 것입니다. 전원 공급 장치의 신뢰성은 전적으로 단일 채널의 연속성에 달려 있습니다.

링 네트워크 피더 구성에서 100kva 3상 패드 장착형 변압기의 1차측은 2개의 수신 인터페이스 포트와 링 네트워크 회로에 직렬로 연결할 수 있는 내장 로드 스위치로 예약되어 있습니다. 변압기 자체를 정지해야 하거나 한쪽 케이블에 장애가 발생하는 경우 부하 스위치를 작동하여 100kva 3상 패드 장착 변압기를 링 네트워크에서 분리하는 동시에 링 네트워크의 주 트렁크 라인의 연속성을 유지함으로써 다른 사용자가 케이블의 다른 쪽을 통해 계속 전력을 공급받을 수 있도록 함으로써 메인 라인을 중단시키지 않고 계획된 유지 관리 목표를 달성할 수 있으며, 케이블 결함으로 인해 정전 영역을 확대하지 않고 결함 부분만 격리할 수 있습니다. 이 구성에서는 1차측 스위치 장비 하나와 두 번째 수신 부싱이 추가되지만 비용은 약 15%~20% 증가하지만 배전 시스템의 전력 가용성 표시기가 크게 향상됩니다.

장비

제품 세부정보

링 종류

터미널 유형

변압기 본체

가공 중인 제품

테스트 센터

와인딩 워크샵
