연결 Dyn11 패드 장착 변압기 2000kva

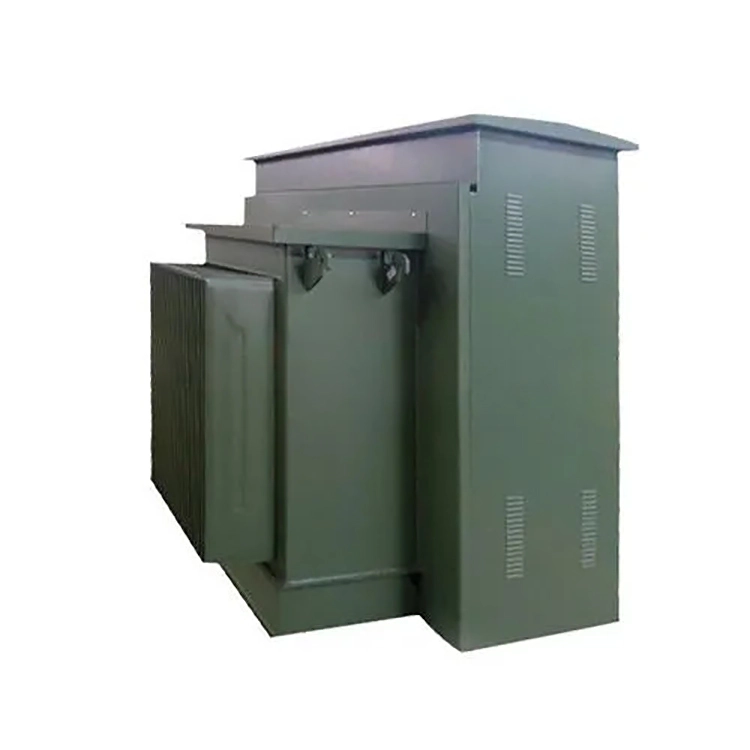

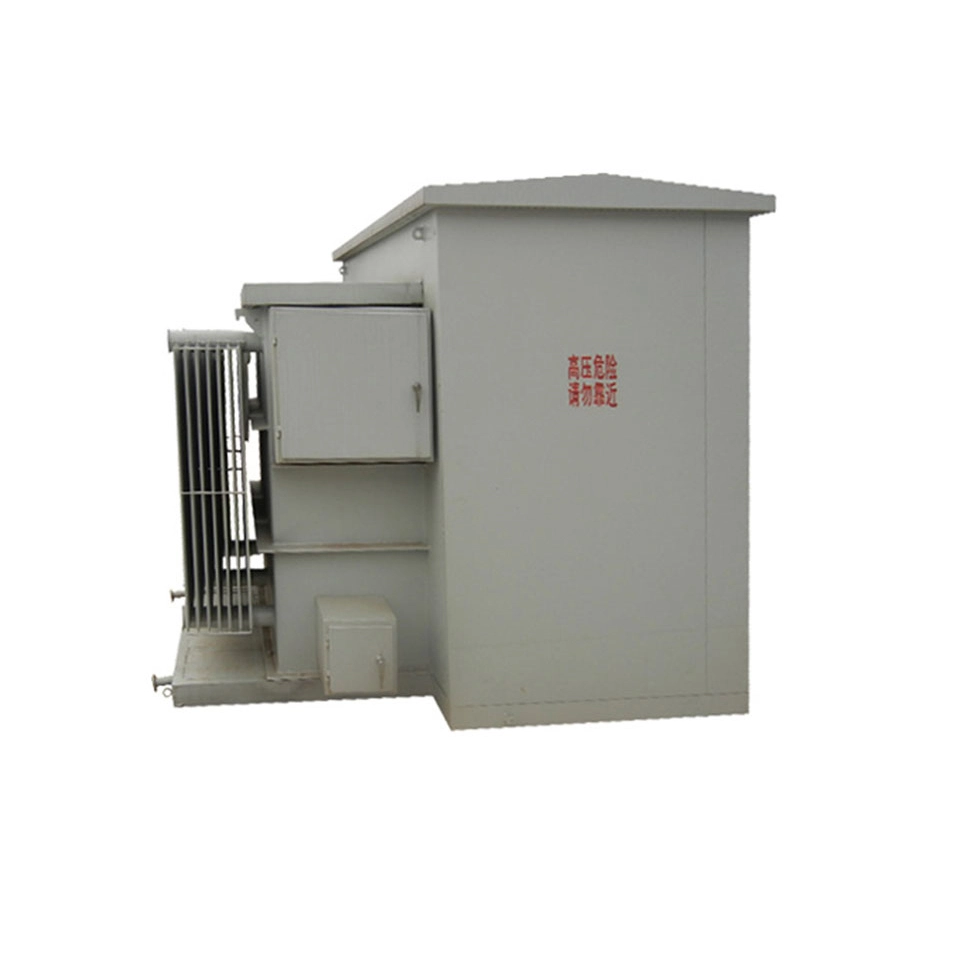

연결 dyn11 패드 장착 변압기 2000kva는 패드 장착 하우징 설계를 갖춘 3상 유침 배전 변압기입니다. 옥외지면에 직접 설치가 가능하며 산업단지, 상업단지, 도시유통망 등에 널리 사용됩니다.

핵심적인 특징은 Dyn11 벡터군에 있으며, 고전압측은 삼각형(D)으로 연결되고, 저전압측은 중성점이 절연된 별(Y)으로 연결되며, 저전압측 전압의 위상은 고전압측보다 30° 뒤쳐진다. 이 연결 방법은 여러 변압기의 병렬 작동 및 영상분 전류 억제에 있어 고유한 이점을 제공합니다.

중성점 접지가 있는 스타 연결의 작동 조건에서 비선형 부하(예: 주파수 변환기, LED 구동 전원 공급 장치, UPS 프런트 엔드 정류기)에 의해 생성된 3차 고조파 전류는 델타 권선 내에서 폐쇄 루프를 형성합니다. 구체적인 메커니즘은 다음과 같습니다. 3차 고조파 전류는 시간 위상 측면에서 서로 동위상을 이루고 스타 측 중성선을 통해 흘러나올 수 없지만 델타 권선 내에서 순환하여 에너지를 열의 형태로 소산할 수 있습니다.

측정된 데이터에 따르면 dyn11 패드 장착 변압기 2000kva를 연결하면 저전압 측의 3차 고조파 왜곡률을 약 60~80% 줄일 수 있어 저전압 버스의 전압 파형을 효과적으로 정화하고 후속 정밀 전자 장비의 서비스 수명을 연장할 수 있습니다.

기술적인 매개변수:

Q: 연결 dyn11 패드 장착 변압기 2000kva의 경우 소용량 변압기의 경험을 직접 따르는 대신 중성점 및 접지 연속성을 도출하는 방법에 특별한 주의를 기울여야 하는 이유는 무엇입니까?

A: 연결 dyn11 패드 장착 변압기 2000kva의 저전압 측 정격 전류는 3000A에 도달했습니다(예: 400V). 이는 일반적인 소용량 장비의 정격 전류보다 훨씬 높습니다. Dyn11 연결은 고전압 측의 제로 시퀀스 전류를 분리할 수 있지만 저전압 측의 중성점은 매우 큰 불균형 전류를 견뎌야 합니다. 예를 들어, 다수의 단상 조명 또는 제어 회로에 전원을 공급할 때 중성선 전류는 상 전류의 50% 이상에 도달할 수 있습니다.

프로젝트에서 1000kVA 이하의 변압기를 맹목적으로 채택하는 경우 더 얇은 중성 부스바를 사용하거나 단일 접지 링크에만 의존하면 중성점이 과열되고 연결 단자가 녹으며 심지어 심각한 중성점 변위가 발생하여 많은 단상 장비가 소실될 수 있습니다.

따라서 주문할 때 요구 사항을 명확하게 명시해야 합니다. 중성 부스바의 단면적은 상선의 70% 이상이어야 하며(동일한 단면적을 권장함) 착탈식 접지 링크 플레이트와 중성점 과부하 모니터링 장치가 장착되어야 합니다. 이 점을 무시하면 연결 dyn11 패드 장착 변압기 2000kva는 작동 후 반년 이내에 중성점 소손 사고가 발생할 수 있지만 일상적인 공장 테스트에서는 이러한 숨겨진 위험을 드러낼 수 없습니다.
