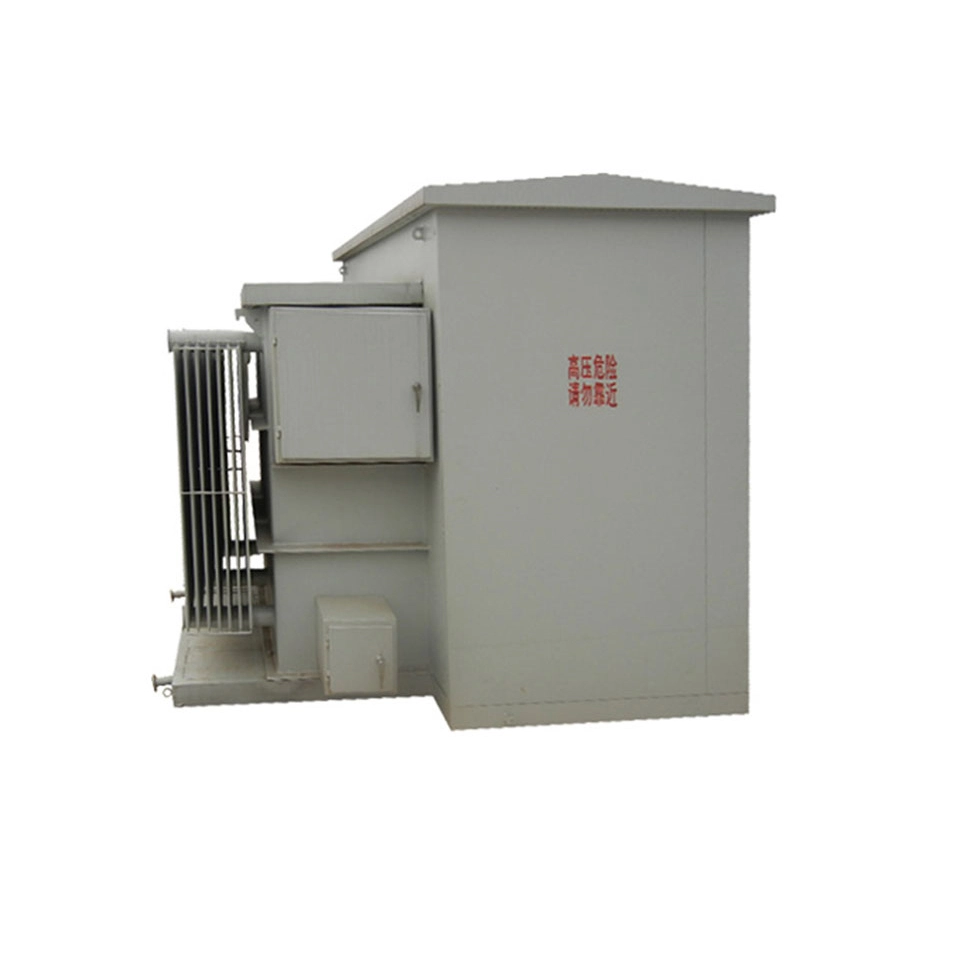

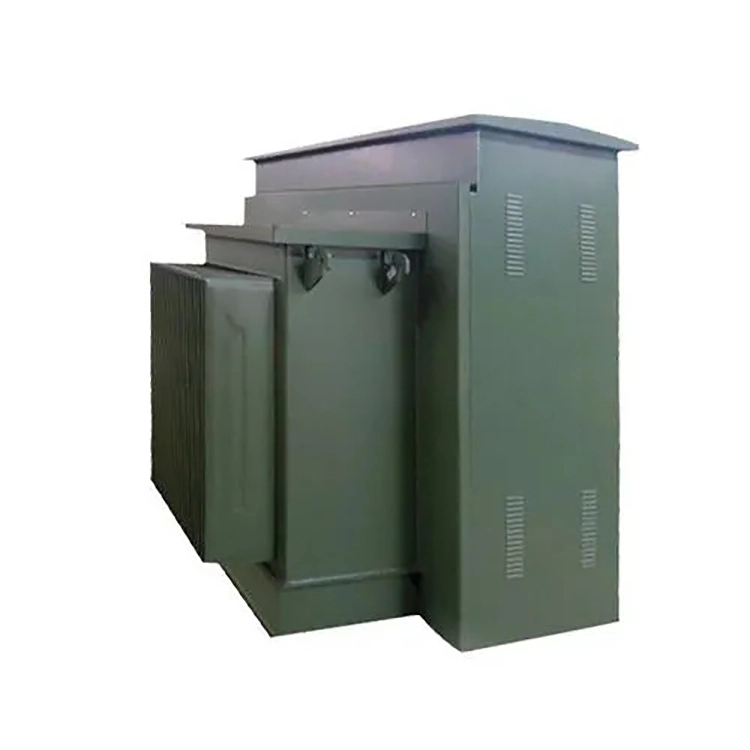

33 0.4kv 1250kva 단상 패드 장착 변압기

33 0.4kv 1250kva 단상 패드 장착 변압기는 대규모 지하 전력 시스템을 위해 특별히 설계된 고급 솔루션입니다. 안전하고 비바람에 견디는 케이스가 특징이며 전기 접촉이 없는 고급 구성이나 실시간 접촉 구성이 장착되어 있어 개인 안전을 극대화하고 공공 장소에서 조작을 방지합니다. 이 33 0.4kv 1250kva 단상 패드 장착 변압기는 ANSI, IEEE 표준 및 에너지 효율 요구 사항을 준수하며 최대 33kV 1차 전압을 유연한 2차 전압으로 변환할 수 있어 대규모 주거용 및 상업용 애플리케이션에 탁월한 단락 보호 기능과 조용한 작동을 제공합니다.

기술적인 매개변수:

이 33개의 0.4kv 1250kva 단상 패드 장착 변압기 애플리케이션에서 일반적으로 다른 전압 레벨 대신 저전압 측에서 0.4kV가 사용되는 이유는 무엇입니까?

400V(3상)/230V(단상)는 IEC 표준 저전압 ​​배전 시스템의 일반적인 전압 레벨이며 주거용, 상업용 및 경공업 애플리케이션에 널리 사용됩니다. 저전압 스위치 캐비닛, 회로 차단기, 케이블과 같은 장비의 경우 성숙되었으며 400V 수준에서 높은 비용 성능 비율을 갖습니다. 단상 230V는 별도의 전압 강하 없이 일반 조명, 소켓, 가전제품에 직접 전원을 공급할 수 있습니다.

0.4kV는 일반적으로 주거 또는 상업 지역 내에서 200~500미터 거리에 걸쳐 전송될 수 있습니다(정상 전압 강하 5% 이하 충족). 1250kVA는 쇼핑 센터, 캠퍼스, 의료 센터와 같은 대규모 부하 지점에서 종종 사용되며 변압기는 부하 센터 가까이에 위치합니다. 0.4kV이면 충분하며 더 높은 전압이 필요하지 않습니다.

이러한 33개의 0.4kv 1250kva 단상 패드 장착 변압기 3개를 사용하여 3상 그룹(총 용량 3750kVA)을 구성하는 경우, 동일한 용량의 3상 변압기 1개를 사용하는 것과 비교됩니다. 부하 분산, 중성점 접지, 보호 구성 측면에서 주요 차이점과 주의사항은 무엇입니까?

33개의 0.4kv 1250kva 단상 패드 장착 변압기 3개가 3상 구성에 사용되는 경우 동일한 용량의 단상 변압기와의 코어 차이는 다음과 같습니다.

부하 분산은 엄격하게 균형을 이루어야 합니다. 그렇지 않으면 특정 상의 과부하로 인해 중성점에서 심각한 편차가 발생하고 상호 자기장 상호 작용을 통해 3상 변압기처럼 보상될 수 없습니다.

먼저 중성점 접지를 위해서는 33개의 0.4kv 1250kva 단상 패드 장착 변압기의 저전압 중성점을 외부에 연결한 후 단일 지점에 접지해야 합니다. 그렇지 않으면 순환 전류와 접지 전위차가 발생할 가능성이 있습니다. 이와 대조적으로 3상 변압기의 중성점은 내부적으로 직접 유도되며 간단하고 안정적으로 접지됩니다.

둘째, 보호 측면에서 단상 그룹의 각 33개의 0.4kv 1250kva 단상 패드 장착 변압기는 고전압 측을 퓨즈로 독립적으로 구성합니다. 한 단계에 오류가 발생하는 경우 다른 두 단계에서 여전히 전원을 공급할 수 있습니다. 따라서 결상 경보를 추가해야 하며, 저전압 측을 위해 제로 시퀀스 보호를 특별히 설계해야 합니다. 이와 대조적으로 3상 변압기는 일반적으로 통합 트립을 가지며 보호 조정이 더 간단합니다.

전체적으로 33개의 0.4kv 1250kva 단상 패드 장착 변압기 그룹은 확장이 유연하고 운송이 편리하지만 보호가 복잡하고 부하 균형에 대한 요구 사항이 높으며 총 비용과 바닥 면적이 더 큽니다. 단상 부하를 주 부하로 하는 단계별 건설이나 시나리오에 적합합니다.

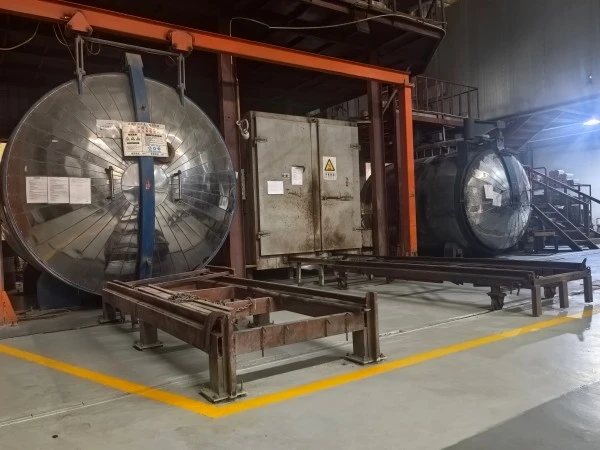

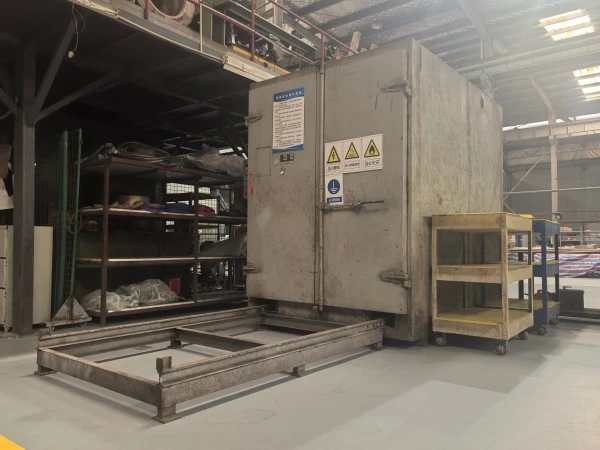

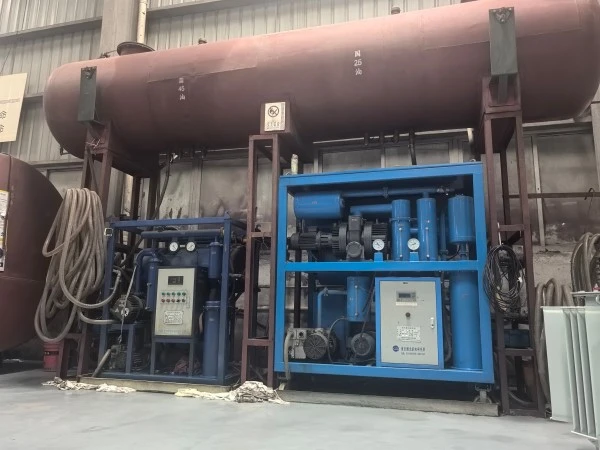

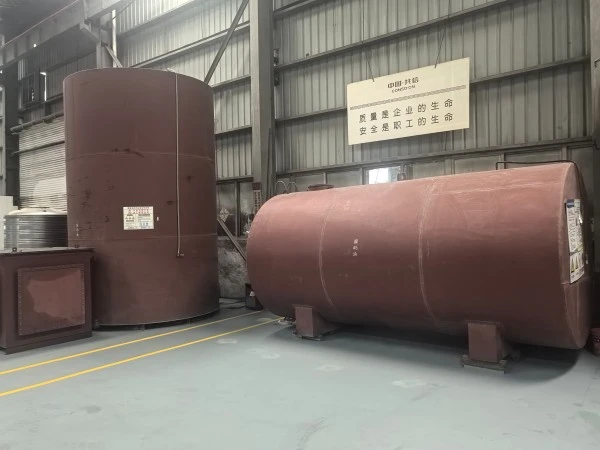

장비

제품 세부정보

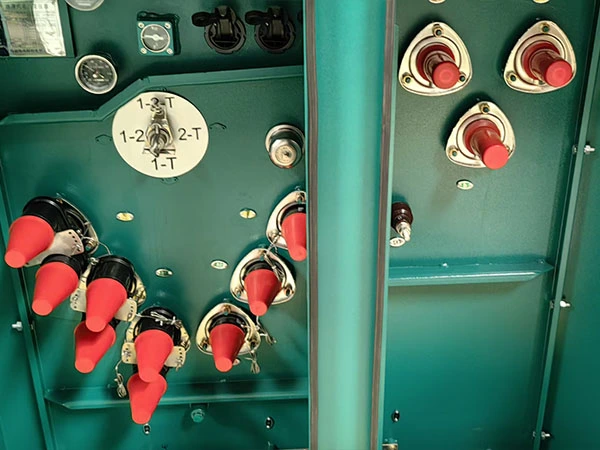

링 종류

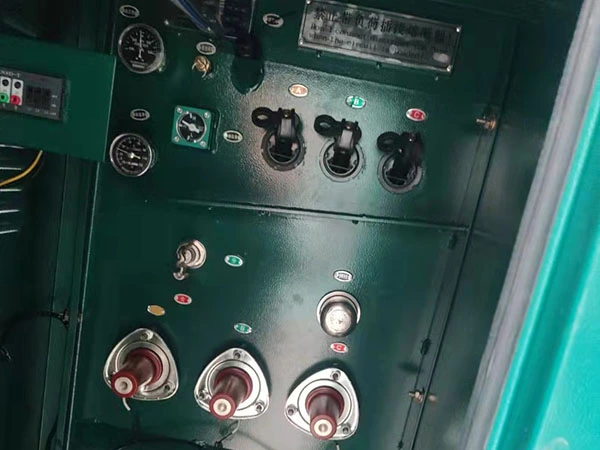

터미널 유형

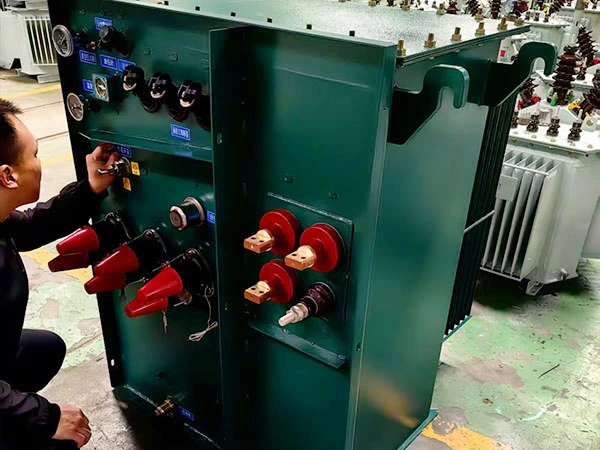

변압기 본체

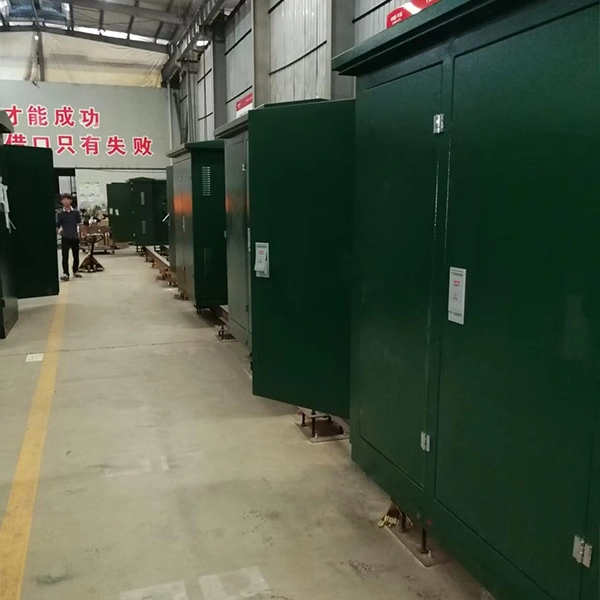

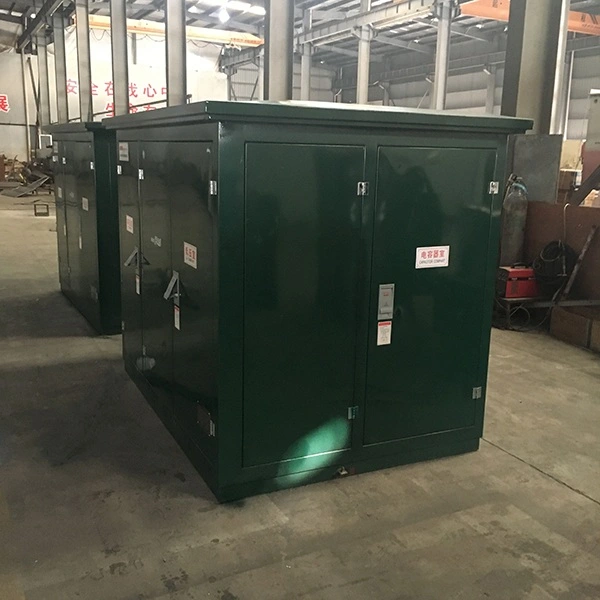

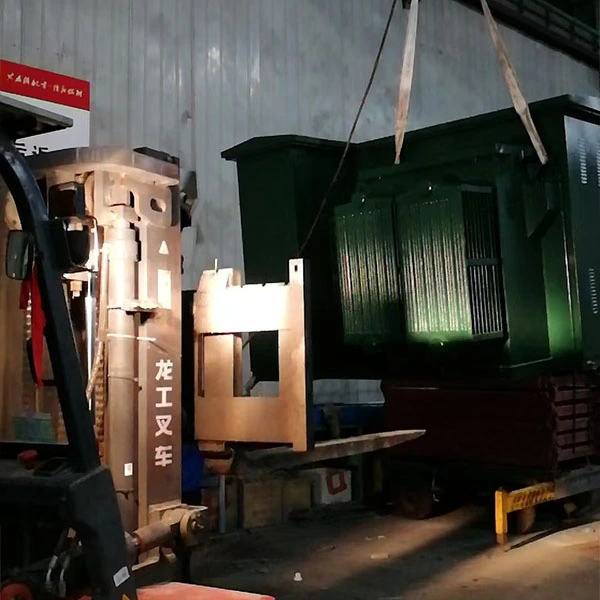

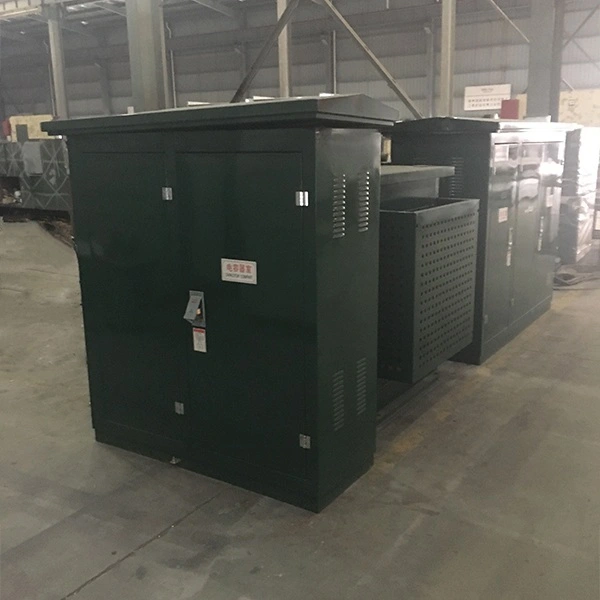

가공 중인 제품

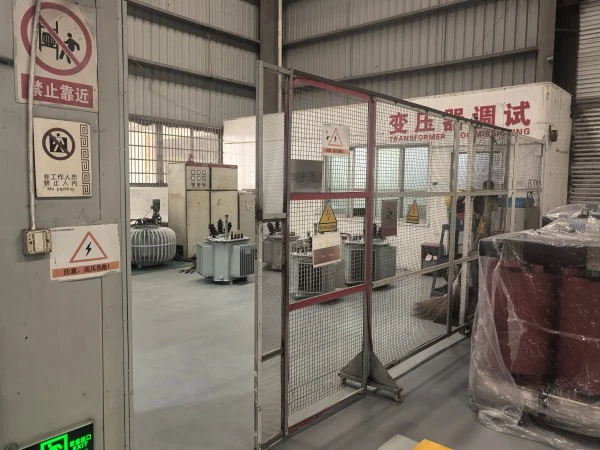

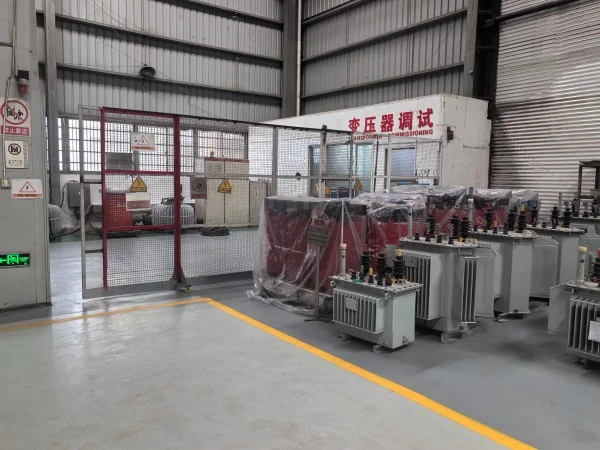

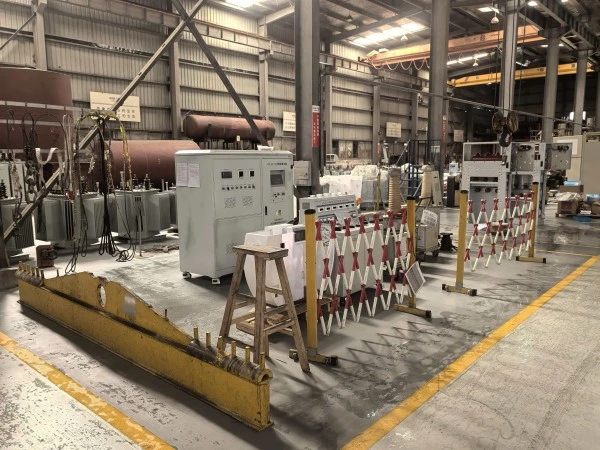

테스트 센터

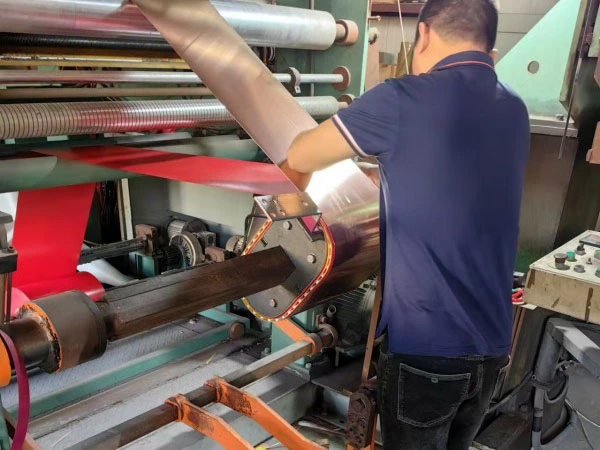

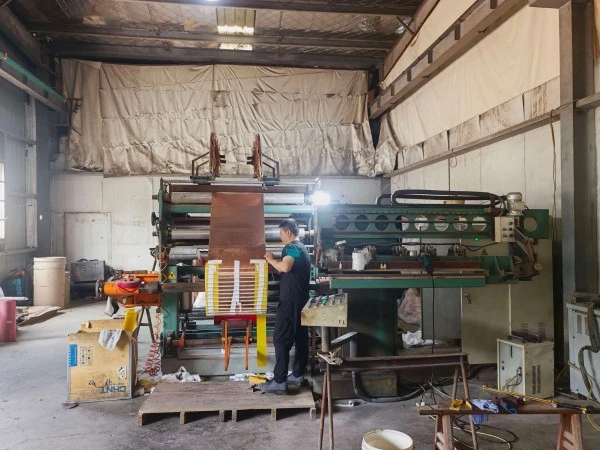

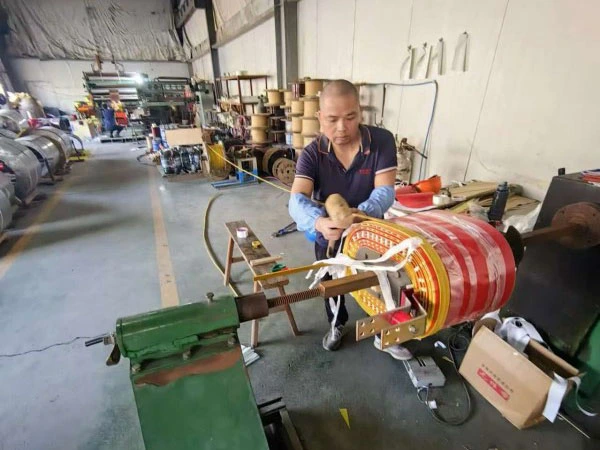

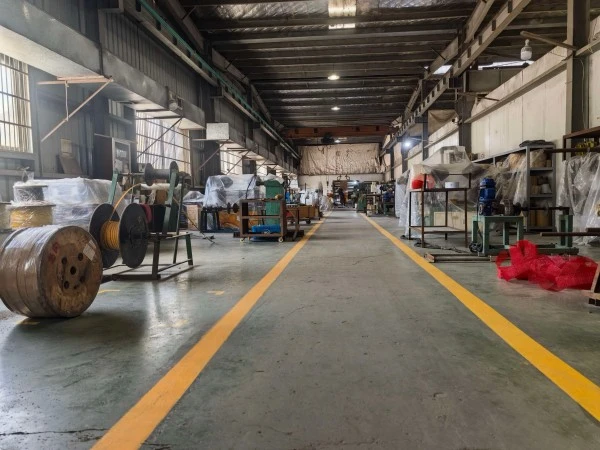

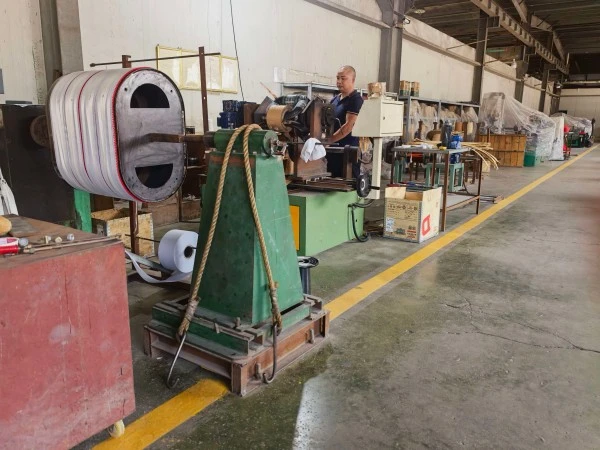

와인딩 워크샵
