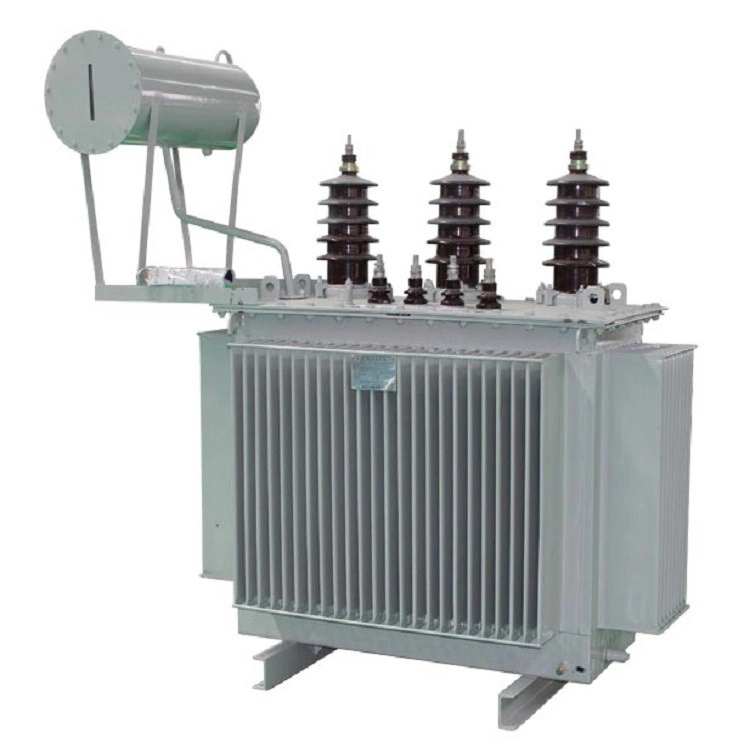

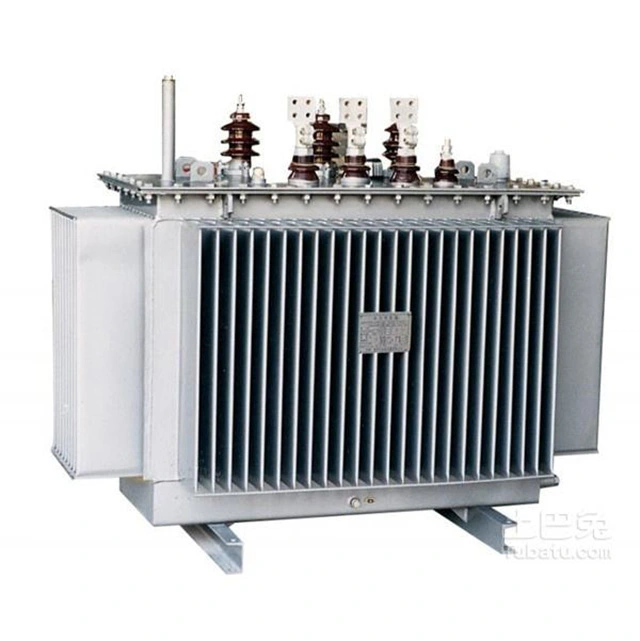

500kva 배전 전력 변압기

500kva distribution electric power transformer features the following key advantages: advanced insulation technology for enhanced safety. Low noise operation and minimal maintenance requirements. 비용 효율성과 환경 성능을 모두 제공하는 500kVA 용량으로 상업 및 산업 환경에서 효율적인 작동을 위해 특별히 설계되었습니다.

사용자는 비용과 효율성 사이의 균형을 이루기 위해 알루미늄 권선을 선택하거나 더 나은 전도성, 더 낮은 손실 및 우수한 내열성을 위해 구리 권선을 선택할 수 있습니다.

온도 상승은 150℃, 115℃, 80℃ 중에서 선택할 수 있습니다. 후자는 높은 주변 온도 또는 연속 부하에서 효율성을 향상시키고 절연 수명을 연장할 수 있으며 최대 220°C 이상의 재료를 사용할 수 있습니다.

500kva 배전 전력 변압기의 인클로저 유형에는 실내 건조 환경에 적합한 통풍형 NEMA 1 인클로저, 실외/습한 환경에 적합한 방수 커버가 있는 NEMA 3R 인클로저, 방진, 습기 방지, 부식성 또는 위험 지역에 적합한 완전 밀폐형 인클로저가 포함됩니다.

기술적인 매개변수:

시트로 가공하는 대신 규소강 전체를 코어로 사용하는 것은 어떨까요?

This is because a sheet-like core can reduce another type of iron loss "eddy current loss". 500kva 배전 전력 변압기가 작동 중일 때 코일에 교류 전류가 흐르고 이것이 생성하는 자속은 자연스럽게 교번됩니다. This changing magnetic flux generates an induced current in the iron core. 철심에 발생한 유도 전류는 자속과 수직인 평면 내에서 원형 패턴으로 순환하므로 이를 와전류라고 합니다. Eddy current loss also causes the iron core to heat up.

와전류 손실을 줄이기 위해 500kva 배전 변압기의 철심은 상호 절연된 실리콘 강판을 적층하여 제작되어 와전류가 더 작은 단면을 통해 좁고 긴 회로로 흐르도록 하여 와전류 경로의 저항을 증가시킵니다. At the same time, the silicon in the silicon steel increases the material's resistivity, which also plays a role in reducing eddy current.

500kva 배전용 변압기 코어의 경우 일반적으로 0.35mm 두께의 냉간압연 실리콘 강판이 선택됩니다. 필요한 코어의 크기에 따라 긴 시트로 절단됩니다. 이론적으로 와전류를 줄이기 위해서는 규소강판의 두께가 얇을수록, 겹치는 강판의 폭이 좁을수록 효과가 더 좋습니다. 이는 와전류 손실을 줄이고 온도 상승을 낮출 뿐만 아니라 규소강판의 재질을 절약합니다.

그러나 규소강판 변압기 코어를 제작할 때는 앞서 언급한 유리한 요소에만 기반을 두는 것이 아닙니다. 이러한 방식으로 철심을 제작하면 작업 시간이 크게 늘어나고 철심의 유효 단면적이 줄어들기 때문입니다. 따라서 규소강판으로 변압기 코어를 제작할 때에는 구체적인 상황을 고려하고 장단점을 따져보고 최적의 크기를 선택하는 것이 필요하다.
