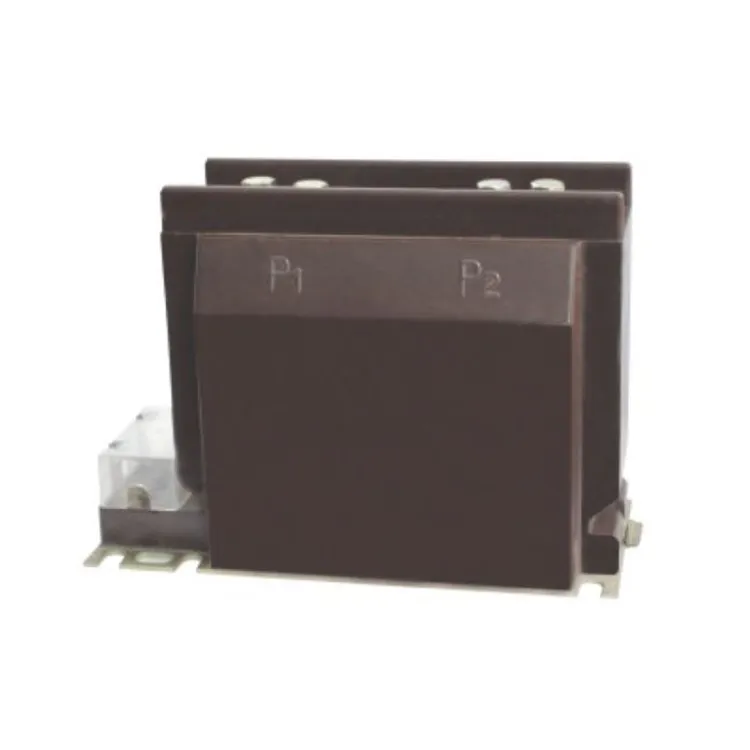

1차 정격이 200A, 300A, 500A 및 800A이고 표준 5A 2차 출력을 갖춘 변류기 ct는 10~35kv 전압 레벨 전력 시스템에서 안정적인 전류 측정 및 보호 애플리케이션을 위해 설계되었습니다.
각 변류기 ct 200 300 500 800 5a는 정밀하게 감긴 구리 도체와 견고한 품질의 자기 코어를 사용하여 전체 작동 범위에 걸쳐 정확한 비율로 탁월한 성능을 유지합니다. 변류기 ct 200 300 500 800 5a는 다양한 부하 조건에서 안정적인 2차 출력을 제공하도록 제작되어 계측 및 보호 회로 모두에 적합합니다.

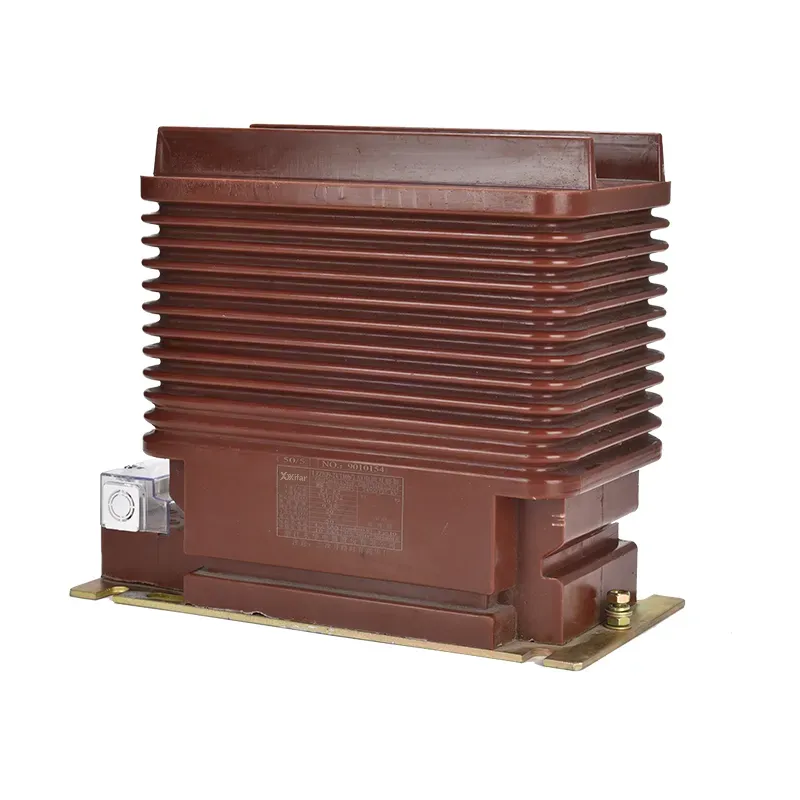

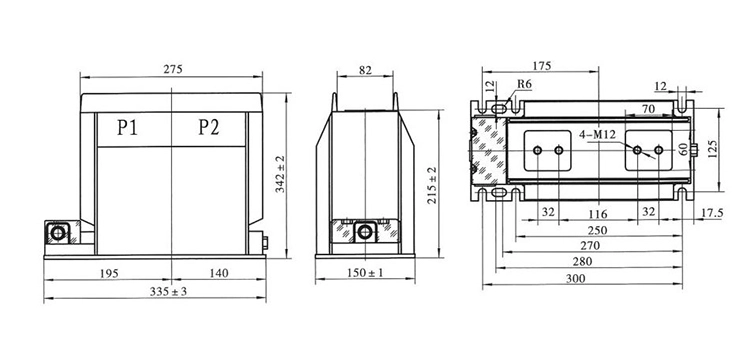

하우징은 습기 및 환경 스트레스에 대한 탁월한 저항성을 제공하는 내구성 있는 난연성 절연 재료로 제조됩니다. 컴팩트한 디자인으로 스위치기어 패널, 제어 캐비닛, 배전반에 쉽게 설치할 수 있습니다.
| 유형 | 1차 정격 전류(A) | 정확도 등급 | 정확도 등급 및 정격 출력 cosΦ=0.8 | 쇼리 시간 열 전류(kA/S) | 정격동전류(kA) | |||
| 0.2(초) | 0.5(초) | 10P10 | 10P15 | |||||
| LZZBJ9-12 | 20 | 0.2초/0.5 0.2초/10P 0.2/10P 0.5초/10P 0.5/10P | 10 | 10 | 15 | 15 | 2 | 5 |
| 30 (40) | 3 | 7.5 | ||||||
| 50 (60) | 5 | 12.5 | ||||||
| 75 | 7.5 | 18.5 | ||||||
| 100 | 10 | 25 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 25 | 62.5 | ||||||
| 300 | 31.5 | 80 | ||||||
| 400~600 | 45 | 112.5 | ||||||
| 750~1250 | 80 | 160 | ||||||
Q: 변류기 ct 200 300 500 800 5a에서 200/5A와 같은 CT 비율은 무엇을 의미합니까?
A: 변류기 ct 200 300 500 800 5a에서 CT 비율 200/5A는 200암페어가 1차 도체를 통해 흐를 때 2차 권선이 5암페어를 전달한다는 의미입니다. 동일한 원리가 다른 비율(300/5A, 500/5A, 800/5A 등)에도 적용됩니다. 이 비율은 안전한 측정 및 보호를 위해 큰 1차 전류를 표준화된 2차 값으로 줄일 수 있도록 보장합니다.
Q: 올바른 CT 비율을 어떻게 선택합니까?
A: CT 비율은 시스템의 최대 부하 전류에 따라 선택되어야 합니다. 예를 들어 피더가 일반적으로 180A를 전송하고 가끔 최고 220A까지 전송하는 경우 200/5A CT가 적합합니다. 전류가 450~500A에 도달할 것으로 예상되면 500/5A CT가 더 적합합니다. 목표는 낮은 부하에서 정확도를 감소시키는 과도한 크기 조정과 포화 위험이 있는 작은 크기 조정을 모두 방지하는 것입니다.
Q: 변류기 ct 200 300 500 800 5a에 사용할 수 있는 정확도 등급은 무엇입니까?
A: 계량 목적으로 일반적인 클래스에는 0.2, 0.2S, 0.5 및 0.5S가 포함됩니다. 보호를 위한 일반적인 클래스는 5P10, 10P10 또는 10P20입니다. 필요한 등급은 CT가 수익 측정, 일반 모니터링 또는 보호 계전기에 사용되는지 여부에 따라 다릅니다.
