A 커CT(변압기)현대 전기 및 전력 시스템의 중요한 구성 요소로, 직접적인 전기 접촉 없이 정확한 전류 측정, 시스템 보호 및 에너지 모니터링을 가능하게 합니다. 올바른 CT를 선택하는 것은 안전성, 정확성 및 장기적인 시스템 신뢰성을 보장하는 데 필수적입니다.
이 심층 가이드에서는 변류기의 작동 방식, 다양한 CT 유형, 주요 선택 기준, 정확도 등급, 설치 모범 사례 및 실제 적용 사례를 살펴봅니다. 산업용 전력 시스템을 설계하든, 에너지 모니터링을 업그레이드하든, 보호 계전기용 CT를 선택하든, 이 기사는 정보에 입각한 결정을 내리는 데 도움이 될 것입니다.
A 변류기(CT)높은 교류(AC) 값을 미터, 보호 계전기 또는 제어 장치로 안전하게 측정하거나 모니터링할 수 있는 더 낮은 표준화된 수준으로 낮추도록 설계된 계기용 변압기입니다.
CT는 다음 분야에서 널리 사용됩니다.
CT는 전자기 유도를 사용하여 고전압 회로와 저전압 측정 장비 사이에 전기적 절연을 제공하여 시스템 안전성을 크게 향상시킵니다.
변류기의 작동 원리는 다음을 기반으로 합니다.패러데이의 전자기 유도 법칙. 전류가 1차 도체를 통해 흐르면 코어 주위에 자기장이 생성됩니다. 이 자속은 2차 권선에 비례 전류를 유도합니다.
예를 들어, CT 등급은 다음과 같습니다.1000A:5A1000암페어의 1차 전류를 측정 장비를 위해 관리 가능한 5암페어로 변환합니다.
창 CT에는 1차 도체가 통과하는 원형 개구부가 있습니다. 이 제품은 소형이고 신뢰성이 높으며 개폐 장치 및 배전반에 일반적으로 사용됩니다.
스플릿 코어 CT는 1차 도체를 분리하지 않고도 설치할 수 있으므로 기존 시스템을 개조하고 에너지 감사를 수행하는 데 이상적입니다.
바형 CT는 내장형 1차 도체를 사용하며 우수한 기계적 강도를 지닌 고전류 애플리케이션용으로 설계되었습니다.

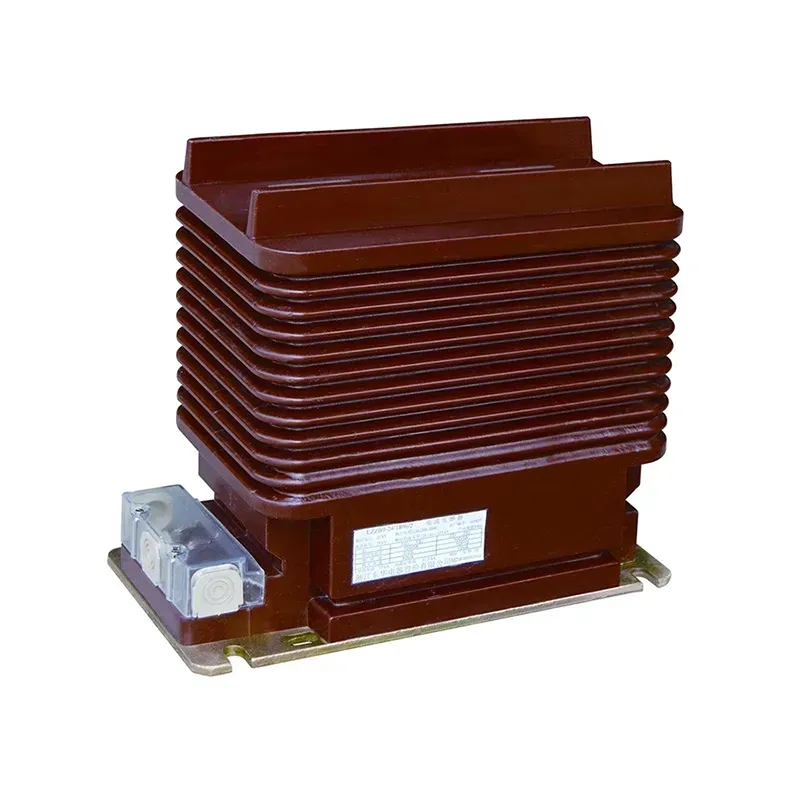

이 CT에는 1차 권선에 여러 권선이 포함되어 있으며 저전류, 고정밀 측정 애플리케이션에 사용됩니다.
올바른 CT를 선택하려면 성능, 안전 및 비용의 균형이 필요합니다. 고려해야 할 가장 중요한 기준은 다음과 같습니다.
시스템의 최대 작동 전류와 일치하거나 약간 초과하는 1차 전류 정격을 가진 CT를 선택하십시오.
정확도 등급은 CT가 1차 전류를 얼마나 정확하게 재현하는지를 결정합니다. 이는 청구 및 보호 시스템에 특히 중요합니다.
부담은 CT 2차측에 연결된 총 부하(VA 단위)를 나타냅니다. 정격 부담을 초과하면 정확도가 감소하고 과열될 수 있습니다.
제조업체는 다음과 같습니다.사이파특정 시스템 요구 사항에 맞는 맞춤형 CT 솔루션을 제공하여 최적의 성능과 장기적인 신뢰성을 보장합니다.
정확도 등급은 지정된 조건에서 CT의 허용 오차를 정의합니다.
올바른 정확도 등급을 선택하면 시스템 효율성을 유지하면서 IEC 및 IEEE와 같은 표준을 준수할 수 있습니다.
현대 전력 인프라에서 CT는 지능형 모니터링 및 예측 유지 관리 전략을 구현하는 데 중요한 역할을 합니다.
안전하고 정확한 CT 작동을 위해서는 올바른 설치가 필수적입니다.
잘못 설치하면 위험한 과전압이 발생하고 판독값이 부정확해질 수 있습니다.
| CT 유형 | 주요 이점 | 일반적인 응용 |
|---|---|---|
| 윈도우CT | 컴팩트하고 경제적 | 배전반 패널 |
| 스플릿 코어 CT | 쉬운 설치 | 에너지 개조 |
| 바형 CT | 높은 전류 용량 | 변전소 |
| 상처 CT | 높은 정확도 | 저전류 측정 |
개방 회로 CT 2차측은 위험할 정도로 높은 전압을 생성하여 심각한 안전 위험을 초래하고 잠재적으로 장비를 손상시킬 수 있습니다.
기존 CT는 AC 전류용으로만 설계되었습니다. DC 측정에는 홀 효과 센서가 필요합니다.
적절한 설치 및 작동 조건을 갖춘 고품질 CT는 20~30년 이상 지속될 수 있습니다.
반드시 그런 것은 아닙니다. 정확도가 높을수록 비용이 증가합니다. 정확도 등급은 애플리케이션의 실제 요구 사항과 일치해야 합니다.
옳은 선택변류기(CT)안전하고 효율적이며 신뢰할 수 있는 전기 시스템을 설계하는 데 중요한 단계입니다. CT 유형, 정확도 등급 및 애플리케이션 요구 사항을 이해함으로써 엔지니어와 시스템 설계자는 성능을 크게 향상시키고 운영 위험을 줄일 수 있습니다.
신뢰할 수 있는 맞춤형 변류기 솔루션을 찾고 계시다면,사이파정확성, 내구성 및 국제 표준 준수를 위해 설계된 다양한 CT 제품을 제공합니다.
귀하의 프로젝트에 이상적인 변류기 선택에 대해 자세히 알아보거나 기술 지원을 요청하려면,저희에게 연락주세요오늘 당사 전문가들이 귀하의 시스템을 자신 있게 강화할 수 있도록 도와드리겠습니다.
