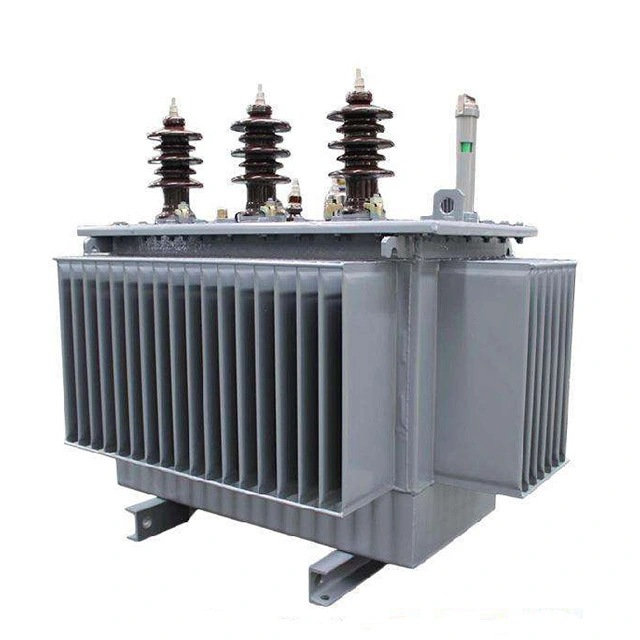

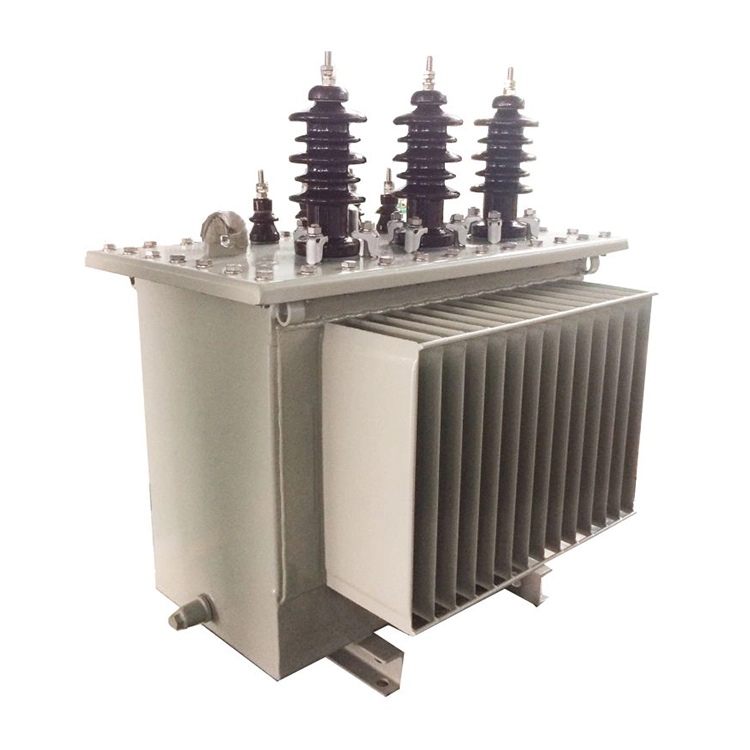

80kva 3상 승압 전력 변압기 415v~11kv

80kva 3상 승압 전력 변압기 415v ~ 11kv는 1차 권선에 의해 415V의 저전압 교류 전류를 공급받습니다. 자기장은 적층 철심을 통해 1차 권선에서 2차 권선으로 집중되어 방향이 바뀌고 상대적으로 적은 손실로 11kV의 고전압 교류가 출력됩니다.

80kva 3상 승압 전력 변압기 415v~11kv는 주로 장거리 송전, 광전지/풍력 전력망 연결, 산업용 고전압 전원 공급 장치에 사용됩니다. 일반적인 유형에는 IEC 60076/GB 1094 표준을 준수하는 침지형, 구리 권선 및 Dyn11 연결이 포함됩니다.

기술적인 매개변수:

80kva 3상 승압 전력 변압기 415v~11kv를 작동하는 동안 어떤 종류의 테스트를 수행해야 합니까?

변압기가 정상적으로 작동하는지 확인하려면 다음 테스트를 자주 수행해야 합니다.

(1) 온도 테스트. 변압기의 작동 상태가 정상인지, 온도 수준이 매우 중요합니다. 규정에 따르면, 상층 오일 온도는 85°C를 초과해서는 안 됩니다(온도 상승은 55°C를 초과해서는 안 됩니다). 일반적으로 변압기에는 전용 온도 측정 장치가 장착되어 있습니다.

(2) 부하 테스트. 80kva 3상 승압 변압기 415v를 11kv로 활용률을 높이고 전력 손실을 줄이기 위해서는 변압기가 작동 중에 견딜 수 있는 실제 전원 공급 용량을 결정해야 합니다. 측정 작업은 일반적으로 각 계절의 전력 소비량이 가장 많은 시간대에 수행되며 전류계 클램프를 사용하여 직접 측정됩니다. 전류 값은 변압기 정격 전류의 70~80%여야 합니다. 이 범위를 초과하면 과부하를 의미하므로 즉시 조정해야 합니다.

(3) 전압 테스트. 전압 변동 범위는 정격 전압의 ±5% 이내이어야 합니다. 이 범위를 초과하는 경우 탭 체인저를 사용하여 전압을 지정된 범위 내로 조정해야 합니다. 일반적으로 2차 권선 단자 전압과 최종 사용자의 단자 전압은 전압계를 사용하여 측정됩니다.

(4) 절연 저항 시험. 80kva 3상 승압 변압기 415v~11kv를 정상 작동 상태로 유지하려면 절연 저항 테스트를 실시하여 절연 노화 및 사고를 방지해야 합니다. 시험 중에는 변압기의 동작을 정지하고 절연저항계를 사용하여 변압기의 절연저항값을 측정해 보십시오. 측정된 저항은 이전 측정값의 70% 이상이어야 합니다. 절연저항계를 선택할 때 저전압 코일은 500v 전압 레벨을 사용할 수 있습니다.
