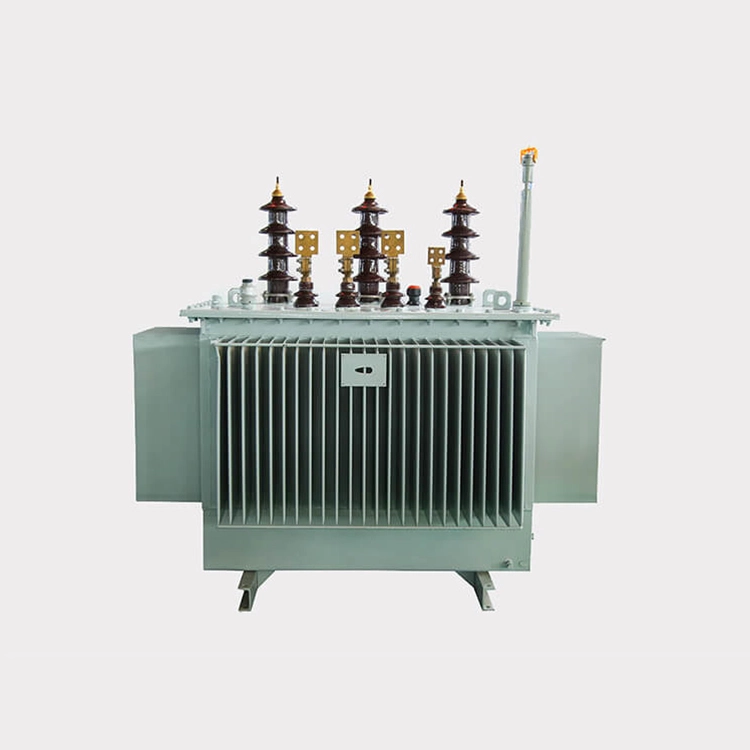

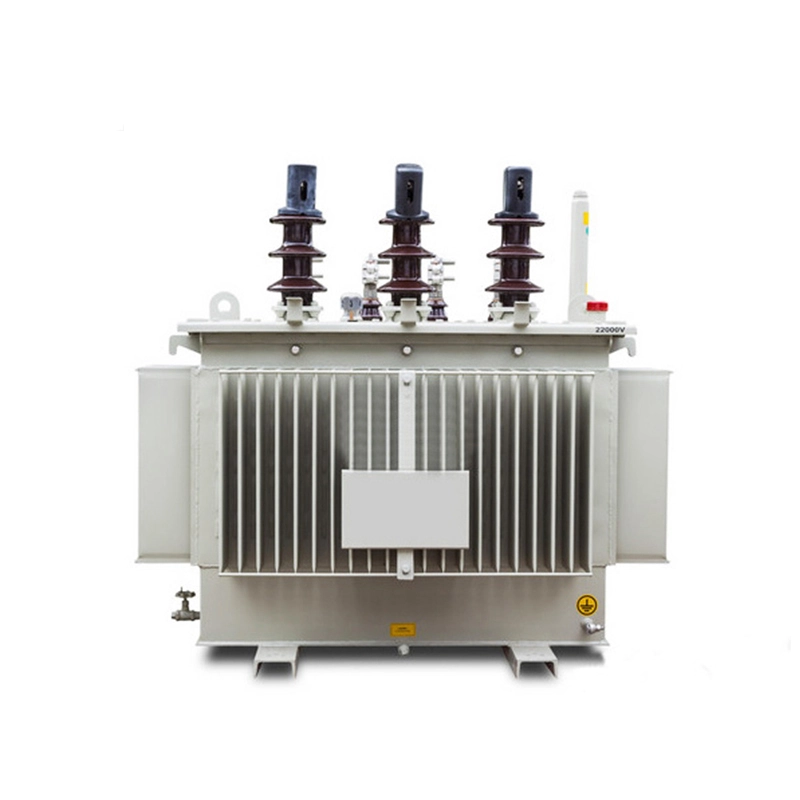

22kv ~ 400v 200kva 전력 변압기

22kv~400v 200kva 전력 변압기는 송전 및 배전 분야에서 없어서는 안될 핵심 전기 장비입니다. 전자기 유도 원리를 기반으로 전압 변환 및 전력 전송을 달성합니다. 장비는 주로 코어, 권선, 방열 구조 및 안전 보호 구성 요소로 구성되며 안정적인 구조와 안정적인 작동을 제공합니다.

22kv ~ 400v 200kva 전력 변압기는 고품질 냉간 압연 방향성 고투자율 규소 강판을 재료로 사용하고 45°전경사 다단계 프로그레시브 라미네이팅 공정을 채택하여 무부하 손실 및 무부하 전류를 크게 줄이고 소음 수준을 줄입니다.

22kv ~ 400v 200kva 전력 변압기의 저전압 권선의 경우 구리선을 사용하는 소용량 변압기를 제외하고 일반적인 구조는 구리 호일을 감은 원통형입니다. 고전압 권선은 종이로 덮인 평선 또는 에나멜 전선을 사용하여 다층 원통형 구조를 채택합니다.

동일한 권선 기술을 채택하고 고속 권선 기계를 사용함으로써 권선 장력이 일정하게 유지되고 와이어 묶음이 밀접하게 배열되어 균형 잡힌 암페어 회전 분포, 낮은 누설 자기장, 높은 기계적 강도 및 강력한 단락 방지 기능을 달성합니다.

기술적인 매개변수:

특징:

1. 고효율 및 에너지 절약

22kv~400v 200kva 전력 변압기의 평균 무부하 손실은 GB/T6451 표준에 비해 30% 감소하고, 평균 부하 손실은 25% 감소하며, 운영 비용은 평균 20% 감소합니다.

2. 높은 신뢰성

22kv~400v 200kva 전력 변압기는 강력한 단락 방지 기능을 갖추고 있으며 완전히 밀봉된 구조 설계로 산소와 습기가 유입되는 것을 방지하여 절연체 노화를 늦추고 서비스 수명을 연장할 수 있습니다.

3.장수명 및 유지보수가 필요 없는 작동

정상적인 사용 기간에는 변압기 오일을 교체할 필요가 없습니다. 유지관리 비용이 저렴하고 설계 수명이 20년을 초과할 수 있습니다.

Q : 22kv ~ 400v 200kva 전력 변압기 오일 탱크의 구조와 밀봉 방법은 무엇입니까? 연료탱크 표면은 어떻게 처리되나요?

A: 완전히 밀봉된 구조의 골판지 오일 탱크(탱크 가장자리를 용접하거나 볼트로 연결할 수 있음)가 채택되었습니다. 골판지는 열 발산 기능과 탄성 변형을 통해 오일량을 조절하는 냉간압연 강판을 접어서 형성되며 오일 저장소를 대체할 수 있습니다. 그리고 밀봉 기술에 관해서는 수입 반액체 실리콘이 22kv~400v 200kva 전력 변압기의 밀봉 재료로 사용되는데, 이는 고온에 강하고 쉽게 노화되지 않으며 밀봉 성능이 좋습니다. 모든 패스너는 자동 잠금 방지 풀림 너트를 사용합니다.

또한 오일 탱크는 샌드블라스팅 녹 제거 및 정전 분말 분사(에폭시 수지 또는 아크릴 수지 코팅 등)로 처리되어 도막 두께가 150μm 이상이므로 내식성, 내후성 및 노화 방지 특성을 제공합니다.
