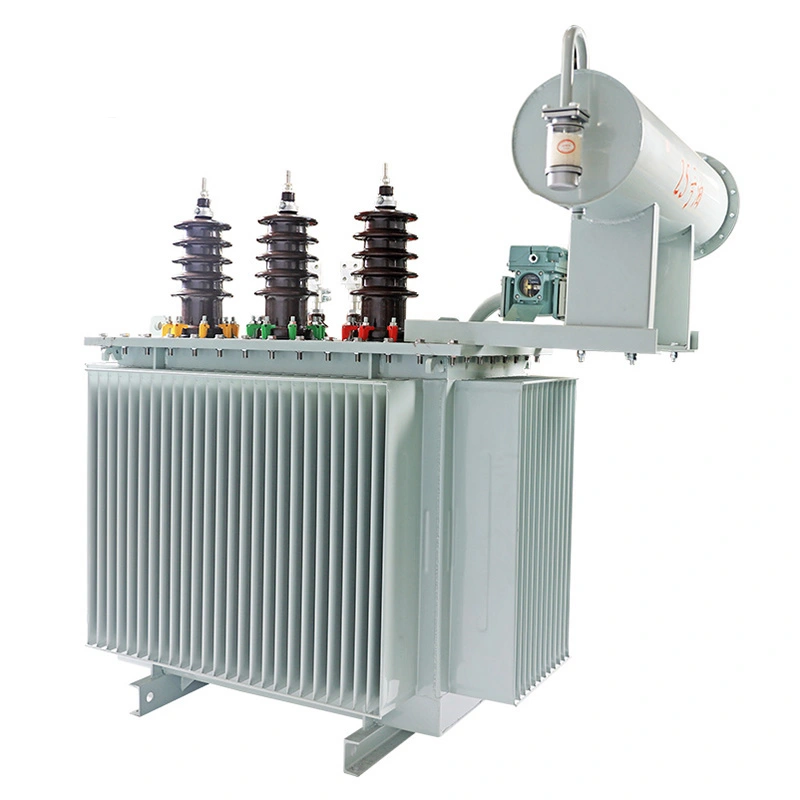

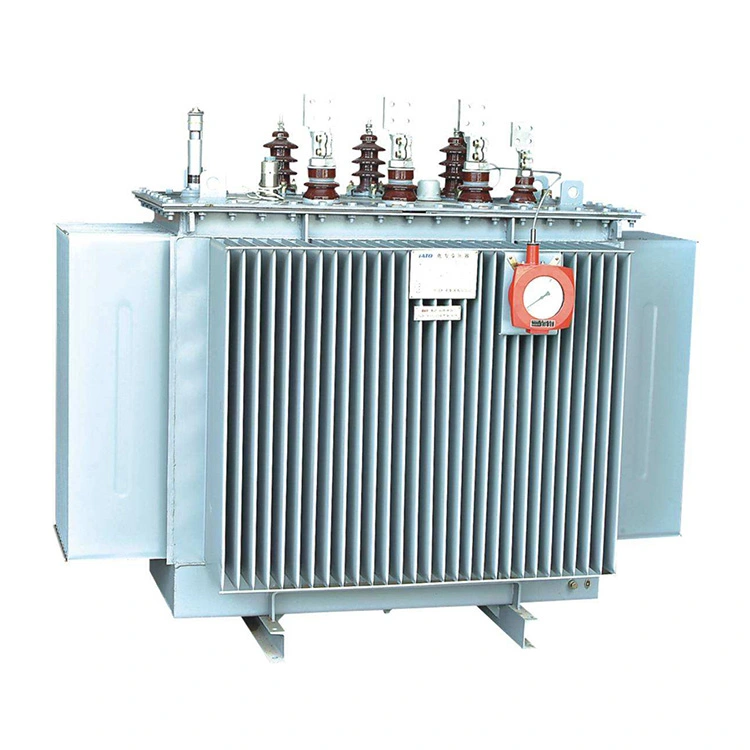

1000kva 배전 전력 변압기 11~33kv는 IEC 60076 및 GB 1094 표준에 따라 제조된 핵심 중간 전압 전기 장비입니다. 11kV 입력 전력을 33kV 출력으로 변환하여 산업 단지, 발전소, 농촌 그리드 업그레이드 및 대규모 산업 기업에서 널리 사용되는 전압 레벨 간의 에너지 전송을 실현합니다.
YNd11 벡터 그룹, CRGO 실리콘 강철 코어 및 순동 권선을 채택한 1000kva 배전 전력 변압기 11~33kv는 낮은 에너지 소비, 강력한 과부하 용량 및 안정적인 성능을 제공합니다. ±2×2.5% 무부하 전압 조정으로 안정적인 출력을 보장하며 밀폐형 구조로 실내 및 실외 설치에 적합하여 다양한 시나리오에 안정적인 전력 지원을 제공합니다.
1000kva 배전 전력 변압기 11~33kv는 중전압 전력망의 전압 승압 시나리오에 주로 사용됩니다.
1. 산업 단지, 대규모 산업 및 광업 기업: 자체 발전소에서 생성되거나 전력망에서 얻은 11kv 전력을 내부 송전 및 대형 장비에 대한 전력 공급을 위해 33kv 고전압 전력으로 변환합니다.
2. 발전소 및 변전소: 발전기에서 생성된 저전압 전력을 33kv 고전압 전력으로 변환하고 이를 중전압 전력망에 연결하는 발전기 세트용 전압 승압 장비로 사용됩니다.
3. 농촌 전력망 업그레이드: 농촌 전력망의 전압 수준을 높이고 송전 손실을 줄이며 농촌 전력 공급의 안정성을 보장합니다.
4. 대규모 건설 현장 및 임시 전원 공급 프로젝트: 대형 건설 기계 및 임시 전원 공급 시스템에 안정적인 33kv 고전압 전력을 제공합니다.
|
항목 이름 |
1000kva 배전 전력 변압기 11 ~ 33kv |
|
정격 용량 |
1000kVA |
|
정격전압비 |
11kV / 33KV |
|
정격 주파수 |
50Hz |
|
벡터 그룹 |
YND11 |
|
냉각방식 |
오난 |
|
전압 조정 방법 |
NLTC |
|
탭 범위 |
±2×2.5% |
|
단락 임피던스(영국) |
6.5% (75℃) |
|
무부하 손실(P₀) |
S11: ≤1200W; S13: 800W 이하 |
|
부하 손실(Pₖ, 75℃) |
S11: ≤8500W; S13: 7200W 이하 |
|
무부하 전류(I₀) |
1.0% 이하 |
|
전압 조정률 |
3.0% 이하 |
A: 이 1000kva 배전 전력 변압기 11~33kv는 완전 밀봉 구조를 채택합니다. 오일 누출이 없는 정상 작동 시 오일을 자주 보충할 필요가 없습니다.
유지 관리 지침: 1~2년마다 샘플을 채취하여 변압기 오일을 테스트하고 항복 전압, 수분 함량 및 산가를 테스트합니다. 오일 레벨이 표준 스케일보다 낮거나, 오일 색상이 어둡고 탁하거나, 수분 함량이 표준을 초과하거나, 절연 강도가 감소하는 경우 적시에 오일을 보충하거나 전체 오일을 교체해야 합니다. 다른 브랜드나 다른 제조업체의 변압기 오일을 혼합하는 것은 엄격히 금지되어 있습니다. 오일 교체 후에는 오일 내 기포로 인한 국부적인 토출 결함을 방지하기 위해 철저한 배기가 필요합니다.
A:표준 단락 임피던스는 6.5%로 설정되어 있습니다. 이 값은 1000kva 배전 전력 변압기 11~33kv 수준에 대한 국가 표준 및 IEC 표준 설정입니다. 임의로 변경할 수 없습니다.
핵심 설계 중요성은 다음과 같습니다. 첫째, 그리드 단락 오류 시 피크 단락 전류를 효과적으로 제한하고, 변압기 권선 및 코어에 대한 단락 기전력의 영향을 줄이며, 권선 변형 및 코어 손상과 같은 주요 오류를 방지합니다. 둘째, 중전압 그리드의 단락 용량과 일치하고, 업스트림 및 다운스트림 스위치기어와 계전기 보호 장치 설정의 정확한 조정을 보장하고, 오류의 과도한 트립을 방지하고, 전체 중전압 배전 시스템의 안정성을 보장합니다. 셋째, 1000kva 배전용 변압기 11번의 전압 조정율을 33kv까지 제어하고, 부하 변동 시 과도한 전압 편차를 방지하며, 전원 공급 장치 품질이 표준을 충족하도록 보장합니다.
