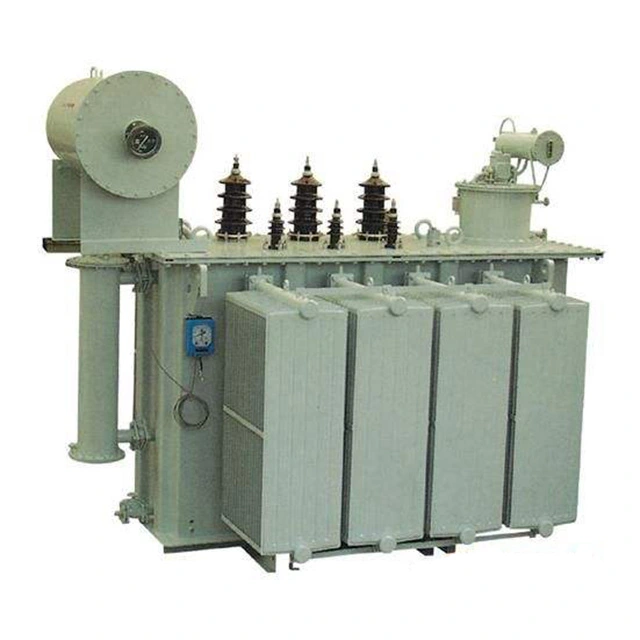

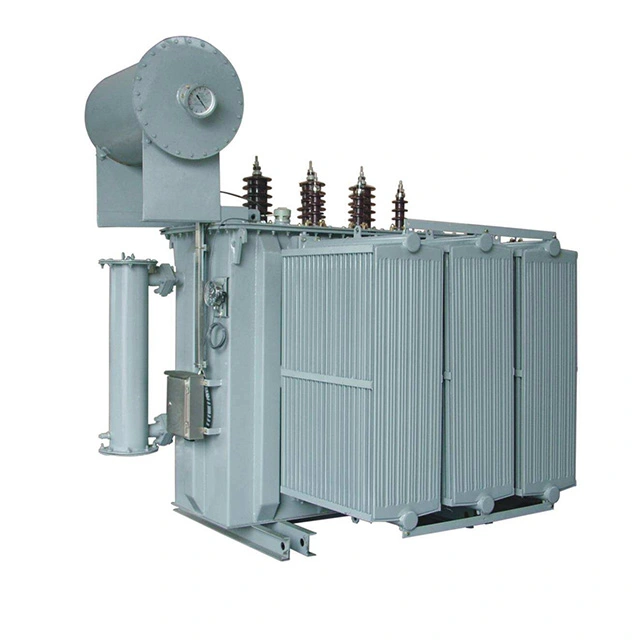

실외 전력 변압기 10 Mva 33 ~ 6.6 Kv

실외 전력 변압기 10mva 33~6.6kv는 용량이 10mva이고 전압 범위는 33~6.6kv이며 실외 전력 변압기의 일종입니다. 정격 전압은 10mva이며, 고전압측은 33kv, 저전압측은 6.6kv입니다. 산업 및 광업 기업은 물론 산업 단지를 위한 주류 중형 변압기 장비이며 IEC 표준을 완벽하게 준수합니다. 실외 전력 변압기 10mva 33~6.6kv는 주로 권선, 철심 및 절연유 세 부분으로 구성됩니다.

권선은 변압기의 전기 부품입니다. 일반적으로 절연된 평동선이나 원형동선을 권취금형에 감아서 만듭니다. 권선은 실외 전력 변압기 10mva 33~6.6kv의 철심 기둥에 설치됩니다. 저전압 권선은 내부 레이어에 있고 고전압 권선은 저전압 권선 외부에 설치됩니다. 저전압 권선과 철심 사이, 고전압 권선과 저전압 권선 사이에는 절연 재료를 사용하여 슬리브를 만들어 이를 분리함으로써 절연을 구현합니다.

철심은 실외전력변압기 10mva 33~6.6kv의 주요 자로 부분이다. 일반적으로 실리콘을 함유한 열연 또는 냉연 규소강판을 0.35mm 또는 0.5mm 두께로 적층하고 절연도료를 도포하여 만듭니다. 철심은 철심 기둥과 요크의 두 부분으로 나뉩니다. 철심 기둥에는 권선이 장착되어 있으며 요크는 자기 회로를 닫는 데 사용됩니다. 철심구조의 기본 형태에는 하트형과 쉘형이 있다.

기술적인 매개변수:

실외 전력 변압기 10mva 33 ~ 6.6kv의 다양한 설치 형태는 무엇입니까?

전력 엔지니어링에서 실외 변압기 설치는 주로 기둥 장착 설치와 접지 장착 설치의 두 가지 형태로 구성됩니다. 어떤 방법을 채택하더라도 항상 안전이 최우선입니다. 변압기 주변의 가장 눈에 띄는 장소에는 눈에 띄는 경고 표시를 걸어 통행인에게 접근하지 말 것을 상기시켜야 합니다.

지상에 설치된 실외 전력 변압기 10mva 33~6.6kv의 경우 주변에 높이 1.7m 이상의 보호 울타리를 추가해야 하며 울타리와 변압기 플랫폼 사이에 충분한 안전 작동 공간이 있어야 합니다.

기둥이나 타워에 설치하려면 모든 고전압 및 저전압 리드가 절연 도체를 사용해야 하며 저전압 부분에도 베어 버스바를 사용할 수 있습니다. 사용되는 모든 철 부품은 녹과 부식을 방지하기 위해 아연 도금 처리되어야 합니다.

지상에 설치하는 경우 베이스 높이는 보통 500mm 내외로 설정됩니다. 이 베이스는 일반적으로 벽돌이나 타설 콘크리트를 사용하여 건설한 다음 1:2 시멘트 모르타르로 표면을 매끄럽게 만듭니다. 변압기의 주행 트랙 역할을 하려면 평면 강철 또는 채널 강철을 표면에 놓아야 합니다.

설치 중에 안정적인 작동을 보장하려면 트랙이 수평이고 트랙 게이지가 변압기의 휠 게이지와 완벽하게 일치하는지 확인하는 것이 중요합니다.
