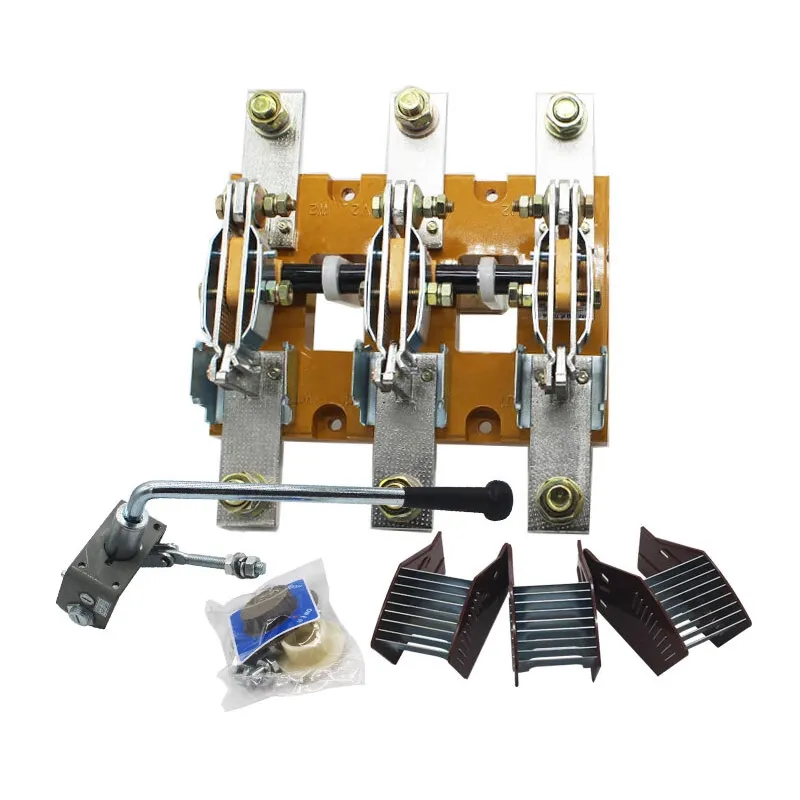

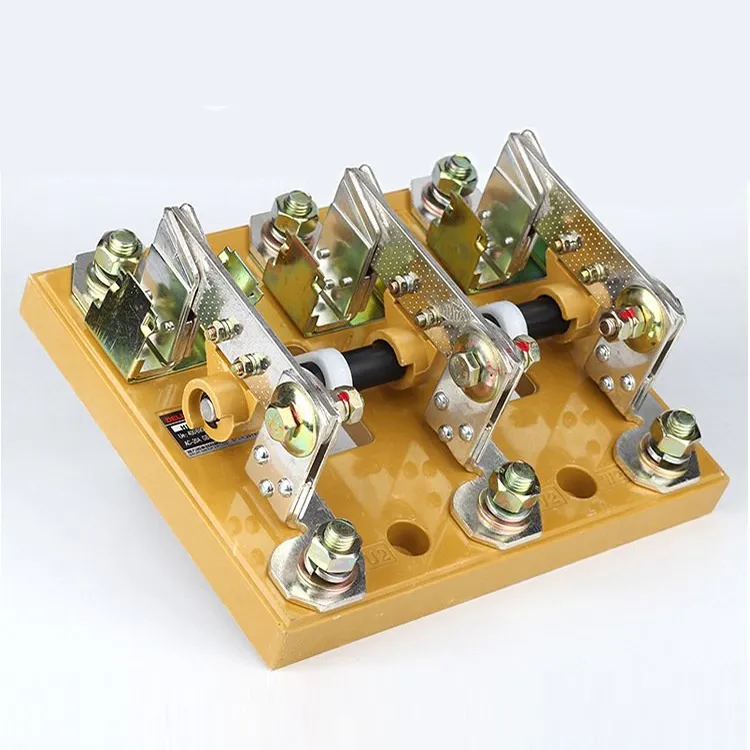

전기 캐비닛 800Amp 3상 차단 스위치

신뢰할 수 있는 전기 캐비닛 800A 3상 차단 스위치를 생산하기 위해 Wenzhou XiFa Electric Power Equipment Co., Ltd는 고품질 구리 접점과 견고한 하우징을 채택하여 긴 서비스 수명을 보장합니다. 한편, 각 전기 캐비닛 800A 3상 차단 스위치는 시각적으로 확실한 분리 지점을 제공할 뿐만 아니라 패널 또는 벽 장착에 적합하도록 작고 단순한 디자인을 갖추고 있습니다. 한편, 각 전기 캐비닛 800A 3상 차단 스위치는 빠른 배송 전에 공장 테스트를 거쳐야 합니다.

문의 보내기

제품 설명

800A 3상 분리 스위치는 전원을 분리하고, 스위칭 작업을 수행하고, 저전류 회로를 연결하거나 분리하는 데 주로 사용되는 장치입니다. 아크소화능력은 없습니다. 열린 위치에 있을 때 접점은 명확하게 눈에 보이는 파손과 함께 지정된 절연 거리를 유지합니다. 닫힌 위치에 있을 때 스위치는 정의된 기간 동안 정상 작동 전류를 전달할 수 있을 뿐만 아니라 단락 전류와 같은 비정상적인 조건도 견딜 수 있습니다.

대부분의 경우 800A 3상 차단 스위치는 저전압 절연체로 적용됩니다. 즉, 1kV 미만의 전압 정격을 의미합니다. 작동 원리와 구조는 비교적 간단하지만 대량으로 생산되므로 신뢰성이 매우 중요합니다. 결과적으로 변전소와 발전소의 설계, 건설, 안전한 운영에 중요한 역할을 합니다.

800A 3상 차단 스위치의 특징은 부하 전류를 차단할 수 없다는 것입니다. 회로에 전류가 없을 때만 열리거나 닫힐 수 있습니다. 800A 3상 분리 스위치에 대한 일반적인 참조 자료에는 해당 기능, 특징, 분류, 적용, 오작동 방지 개선 사항, 유지 관리 방법 및 일반적인 문제가 포함됩니다.

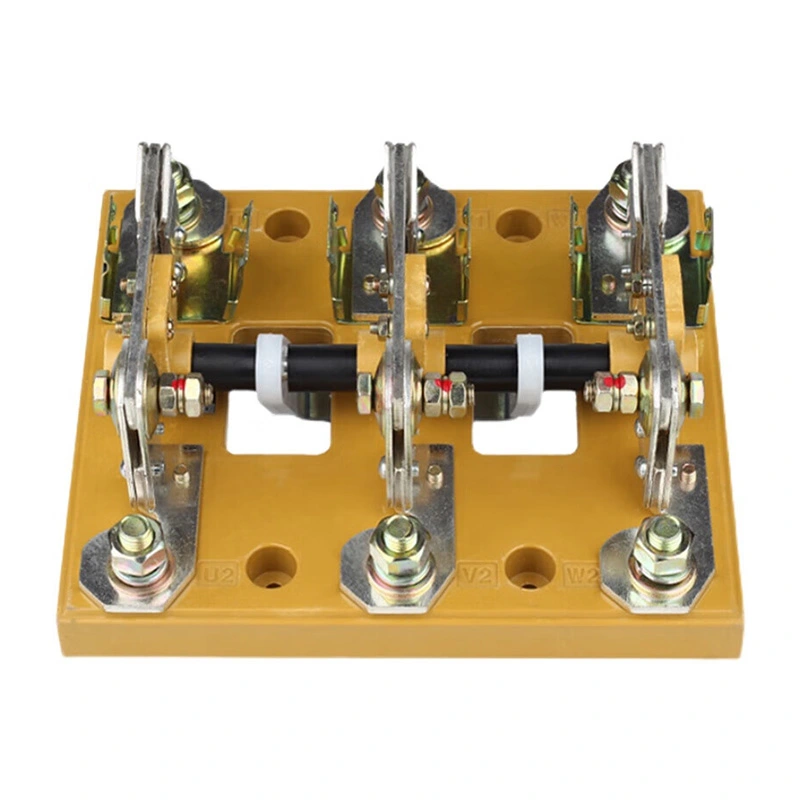

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

생산 매개변수:

1번째(A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
우이(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
절연 내력(V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
유임프(KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
작동 전류 le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
모터 출력(KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw(KA Rms,0.1S/1.0S)	20/10	20/10	12/30	12/30	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
투입 및 차단 용량
액정(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA 피크값)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
기계적 수명(회)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
전기적 수명(회)
Ue=660V 정격 전류 le
COS∮=0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
체중(kg)
3극	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4극	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
작동 토크(Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

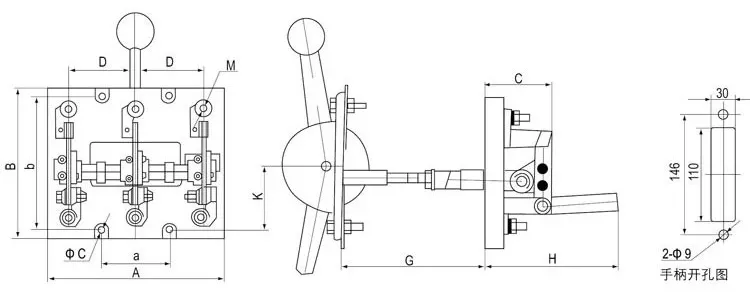

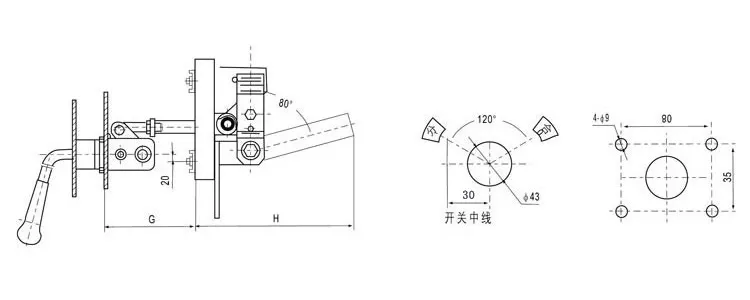

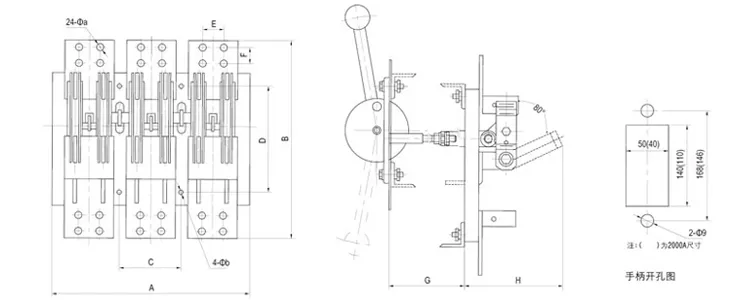

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

유형		프레임 크기(mm)						설치 사이즈(mm)
유형		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3피	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3피	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3피	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3피	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3피	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3피	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3피	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
