480V 3상 400A 퓨즈 퓨즈 연결 해제 스위치

전문 제조 업체인 Wenzhou XiFa Electric Power Equipment Co., Ltd는 10년 이상 480V 3상 400A 퓨즈 차단 스위치를 생산해 왔습니다. Wenzhou XiFa Electric Power Equipment Co., Ltd는 계속해서 "간단하고 효율적"이라는 원칙을 사용하여 각 480V 3상 400A 퓨즈 차단 스위치를 설계하여 우수한 차단 및 절연 성능뿐만 아니라 단락 및 과부하 보호 기능도 제공합니다. Wenzhou XiFa Electric Power Equipment Co.,Ltd의 기술 팀은 고장률이 낮고 유지 관리가 필요 없는 480V 3상 400A 퓨즈 차단 스위치를 설계하는 것을 목표로 합니다.

문의 보내기

제품 설명

480V 3상 400A 퓨즈 퓨즈 차단 스위치는 전기 회로에서 중요한 역할을 합니다. 퓨즈와 나이프 스위치의 기능을 결합하여 보호 기능과 편리한 작동을 모두 제공합니다. 독특한 기계 설계와 정밀한 작동 덕분에 480V 3상 400A 퓨즈 퓨즈 차단 스위치는 현대 전기 시스템에서 없어서는 안 될 구성 요소가 되었습니다.

1. 정상 작동 중에는 차단 스위치가 전원 연결 및 차단을 제어하여 원활한 회로 연속성을 보장합니다. 유지 관리가 필요한 경우 퓨즈 분리 스위치는 명확한 물리적 분리 지점을 제공하여 인력과 장비를 보호합니다.

2. 과부하 또는 단락 발생시 스위치 내부의 퓨즈 소자가 빠르게 녹아서 사고 전류를 차단하고 회로와 연결된 장치를 모두 손상으로부터 보호합니다.

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

제품 매개변수:

프레임 전류 A	퓨즈 정격 전류(A)	퓨즈 모드
63	10, 20, 30, 40, 50, 63	00C
160	63,80,100,125,160	0
250	160	0
250	200、250	1
400	300,315,400	2
630	400,500,630	3

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

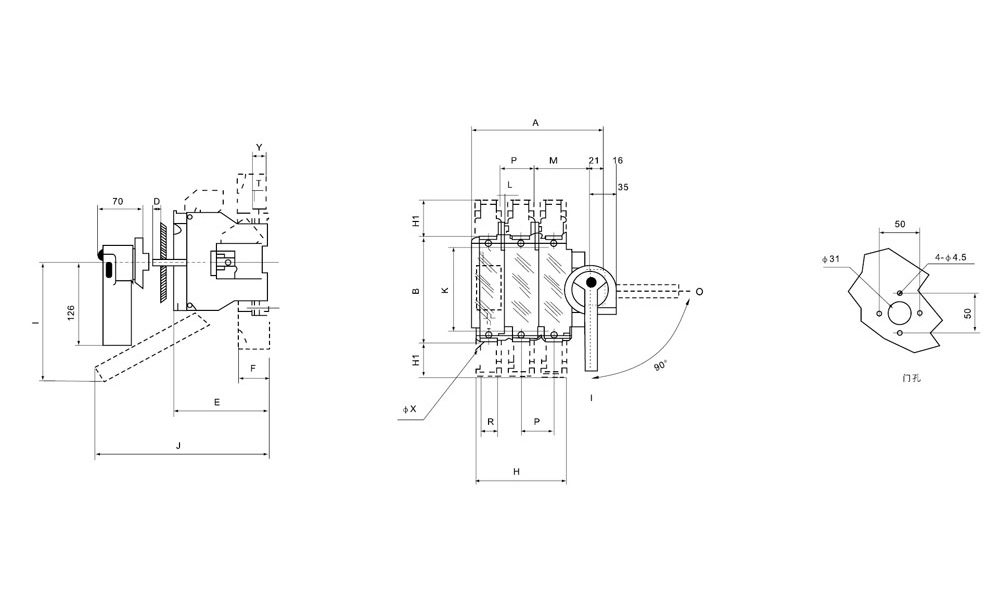

프론트 타입

유형	퓨즈 크기	프레임 크기 및 설치 크기
GLR-63~400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	ΦX	Y
63A/3	0~00C	152	118	20~30	117				159	145	106	5.4	62.5	32
63A/4	0~00C	184	118	20~30	117				159	145	106	5.4	62.5	32
160A/3	0~00	164	162	28~30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0~00	200	162	28~30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28~30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28~30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28~30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28~30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

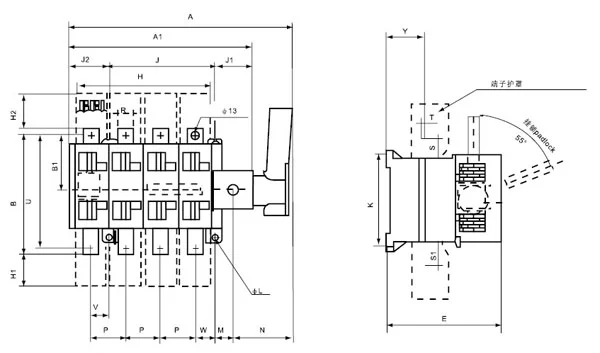

유형	퓨즈 크기	프레임 크기 및 설치 크기
GLR-400~630A		A	A1	B	지하 1층	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	ΦL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

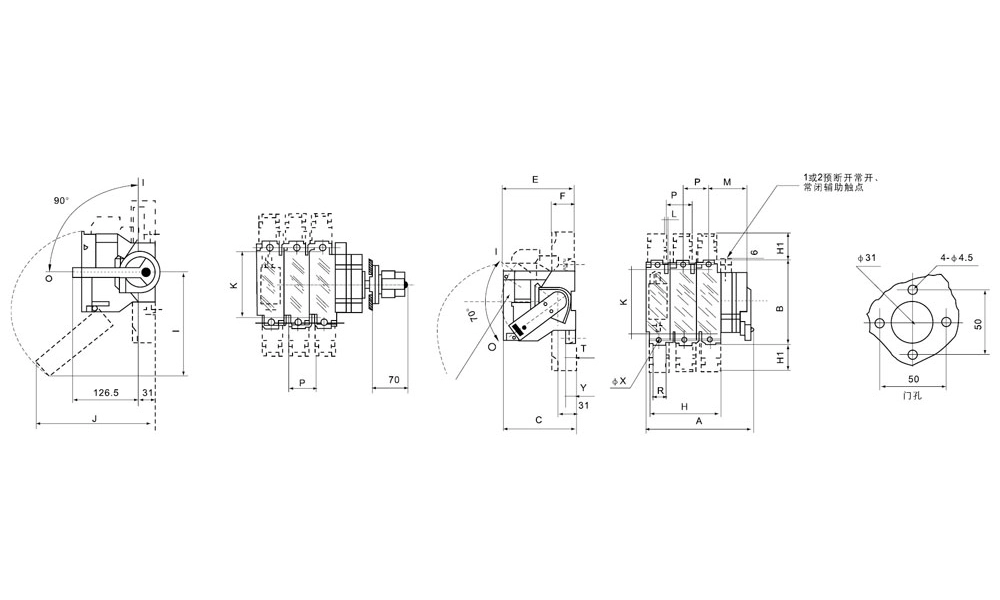

따로 유형

유형	퓨즈 크기	프레임 크기 및 설치 크기
GLR-63~400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	ΦX	Y
63A/3	0~00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0~00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0~00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0~00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

유형	퓨즈 크기	프레임 크기 및 설치 크기
GLR-400~630A		A	A1	B	지하 1층	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	ΦL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72
