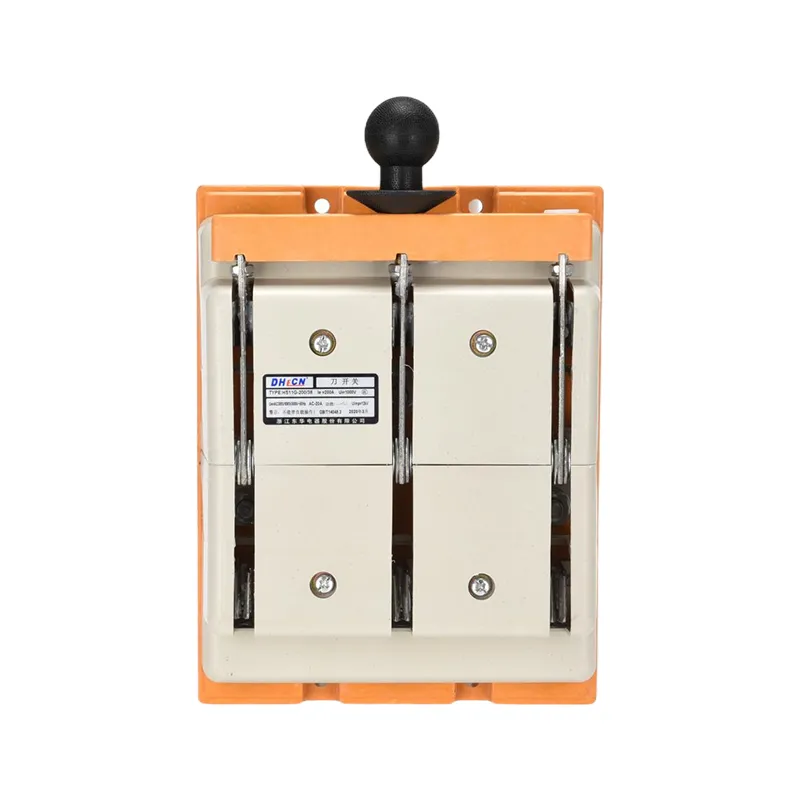

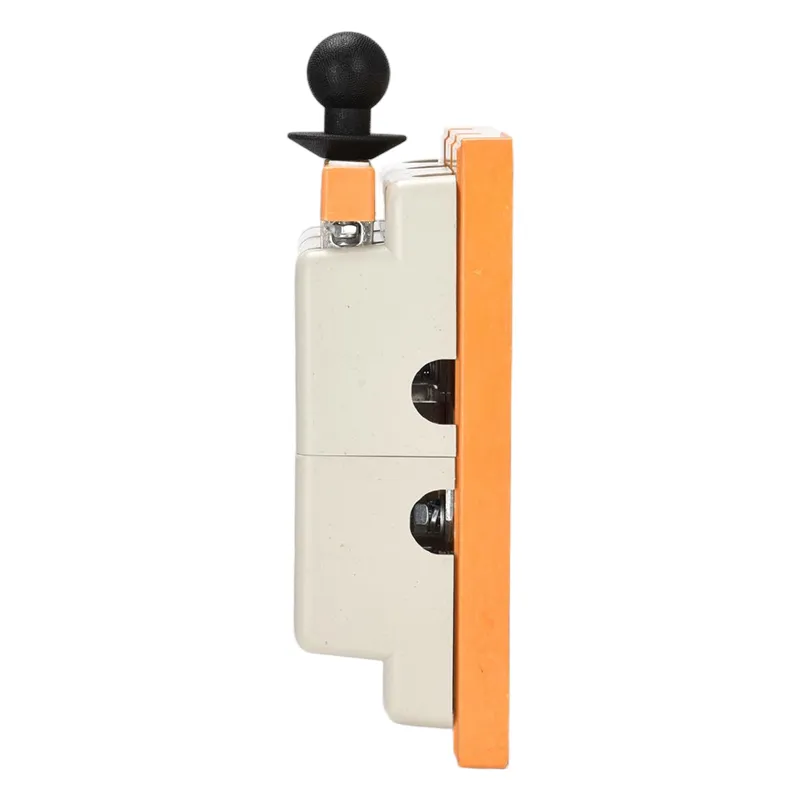

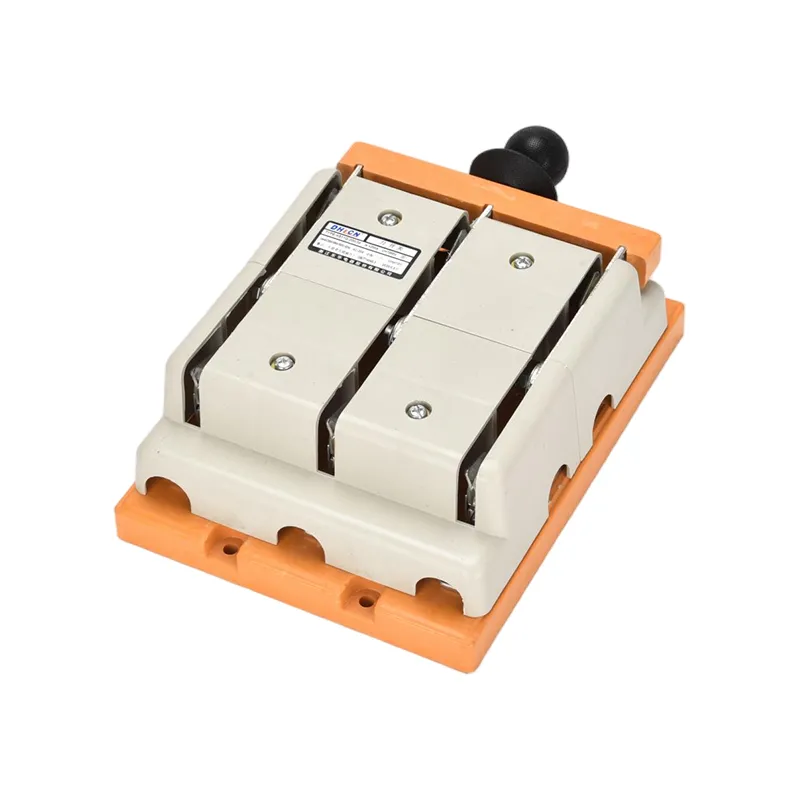

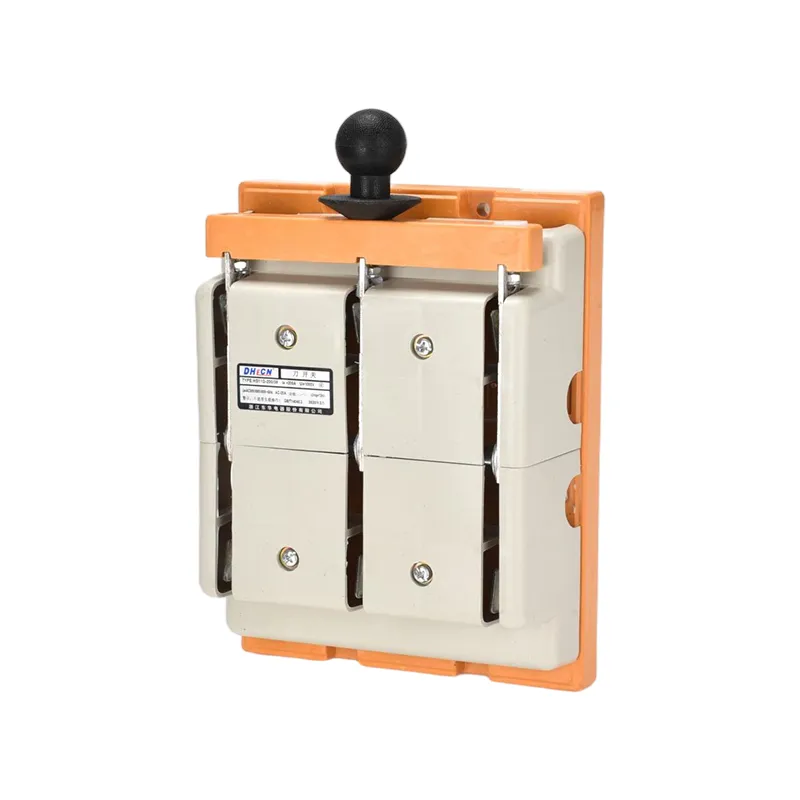

480v 400Amp 3상 차단 스위치

Wenzhou XiFa Electric Power Equipment Co., Ltd는 480v 400amp 3상 차단 스위치를 생산하는 전문 공장입니다. 지체 없이 짧은 리드 타임을 보장하기 위해 Wenzhou XiFa Electric Power Equipment Co., Ltd는 400A 3상 차단 스위치 재고를 보관하고 있습니다. 대량 주문의 경우 주문 후 영업일 기준 7~15일 정도 준비해야 합니다. 한편, Wenzhou XiFa Electric Power Equipment Co., Ltd는 전압 수준, 사용 환경 등과 같은 고객의 요구에 따라 400A 3상 차단 스위치를 맞춤화할 수 있습니다.

문의 보내기

제품 설명

480v 400amp 3상 차단 스위치는 닫힘 위치에서 3상 AC 400amp 정격 전류를 전달해야 합니다. 소형 변전소 및 전기 패널에 널리 적용되는 구조에 간단하고 컴팩트한 디자인을 가지고 있습니다. 480v 400amp 3상 차단 스위치의 주요 특징은 아크 소화 기능과 무부하 작동이 없다는 것입니다.

480v 400amp 3상 분리 스위치는 눈에 보이고 안정적인 분리 기능을 제공하여 유지 관리 중에 작업자를 보호합니다. 480v 400amp 3상 차단 스위치의 기능은 부하가 없는 환경에서 전류를 차단하는 것입니다. 즉, 480v 400amp 3상 차단 스위치는 회로 차단기 이전에 닫혀야 하며 배전 시스템의 회로 차단기 이후에 트립되어야 합니다.

480v 400 Amp 3 Phase Disconnect Switch

생산 매개변수:

1번째(A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
우이(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
절연 내력(V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
유임프(KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
작동 전류 le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
모터 출력(KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw(KA Rms,0.1S/1.0S)	20/10	20/10	12/30	12/30	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
투입 및 차단 용량
액정(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA 피크값)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
기계적 수명(회)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
전기적 수명(회)
Ue=660V 정격 전류 파일
COS∮=0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
체중(kg)
3극	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4극	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
작동 토크(Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

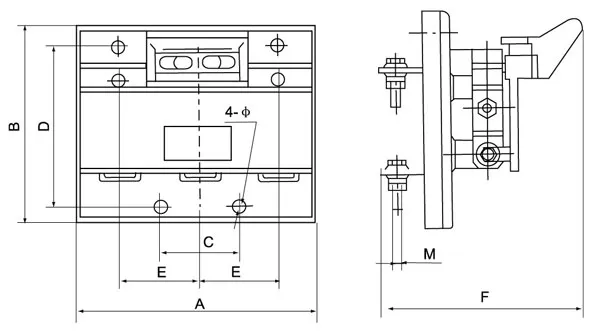

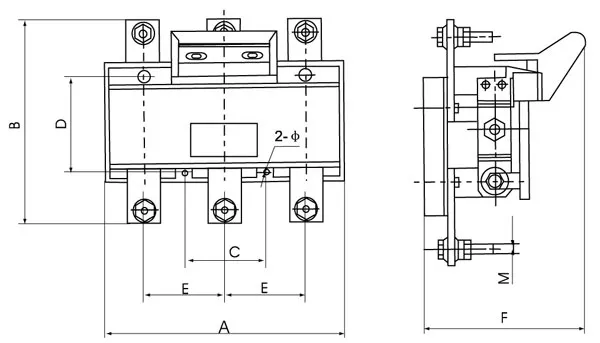

프론트 링 타입

정격전류(A)	프레임 크기(mm)					설치 크기(mm)
정격전류(A)	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	Φ7
400	220	220	80	170	M12	80	190	Φ7
630	270	300	100	170	M16	100	140	Φ9
1000	320	320	120	195	2-M12	120	140	Φ10
1600	360	360	130	215	4-M12	130	140	Φ11

480v 400 Amp 3 Phase Disconnect Switch

희귀한 링 유형

정격전류(A)	프레임 크기(mm)					설치 크기(mm)
정격전류(A)	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	Φ7
400	220	220	80	220	M12	80	190	Φ7
630	270	300	100	220	M16	100	220	Φ9
1000	340	310	120	300	2-M12	120	260	Φ10
1600	380	340	130	300	4-M12	130	300	Φ11

생산 FAQ:

Q: 480v 400amp 3상 차단 스위치의 주요 목적은 무엇입니까?

답변: 480v 400amp 3상 차단 스위치는 전기 장비를 수리하기 전에 전원을 차단하는 안전한 방법을 제공합니다. 480V 및 400A에서 이러한 유형의 스위치는 일반적으로 모터, HVAC 시스템, 기계 또는 배전 패널의 전력을 차단하기 위해 상업용 및 산업용 애플리케이션에 사용됩니다.

Q: 400A가 내 애플리케이션에 적합한 정격인지 어떻게 알 수 있나요?

A: 시스템에 필요한 최대 전류를 기준으로 스위치 크기를 조정해야 합니다. 연결된 부하나 패널이 최대 400A의 전류를 처리하도록 설계된 경우 400A 스위치가 적합합니다. 선택하기 전에 항상 연속 작동 전류와 단락 정격 요구 사항을 모두 확인하십시오.

Q: 가용성 분리 스위치와 비가용성 분리 스위치의 차이점은 무엇입니까?

A: 가용성: 과전류 보호용 퓨즈가 포함되어 있습니다. 이는 분리 수단과 회로 보호를 모두 제공합니다.

비가용성: 전원을 분리하기만 하고 보호 기능은 제공하지 않습니다. 기본 제공 보호가 필요한 경우 가용성을 선택하십시오. 업스트림 차단기에 의해 보호가 이미 처리된 경우 가용성이 불가능합니다.
