전기 저전압 퓨즈 단로기 스위칭

비가용성 차단 스위치와 비교하여 전기 저전압 퓨즈 단로기 스위치는 퓨즈와 나이프 스위치의 기능을 결합하여 정상 작동 중에 전원 차단 및 연결을 제어하고 단락 및 과부하 시 전류를 차단할 수 있음을 의미합니다. Wenzhou XiFa Electric Power Equipment Co., Ltd는 전기 저전압 퓨즈 단로기 스위칭을 생산하는 전문 기업입니다. 견고한 품질의 퓨즈 차단 스위치를 생산하기 위해 회사는 차단 스위치와 퓨즈에 고품질 구리를 채택합니다. 인클로저는 작업자의 안전을 보장하면서 먼지, 습기 및 외부 힘으로부터 내부 구성 요소를 보호할 수 있는 에폭시 수지 캡슐화를 채택합니다.

문의 보내기

제품 설명

퓨즈 유형 절연체라고도 알려진 전기 저전압 퓨즈 단로기 스위칭은 차단 스위치와 퓨즈의 기능을 교묘하게 결합하여 저전압 배전 패널의 중요한 구성 요소입니다. 퓨즈 요소는 오류 전류를 신속하게 차단하도록 설계되어 회로의 안전을 보장하며, 나이프 스위치는 무부하 조건에서 스위칭 작동을 위해 특별히 고안되었으며 정상 작동 중에는 활성 전류를 차단할 수 없습니다. 이 독특한 조합은 퓨즈 차단 스위치를 회로 보호의 신뢰할 수 있는 수호자로 자리매김합니다.

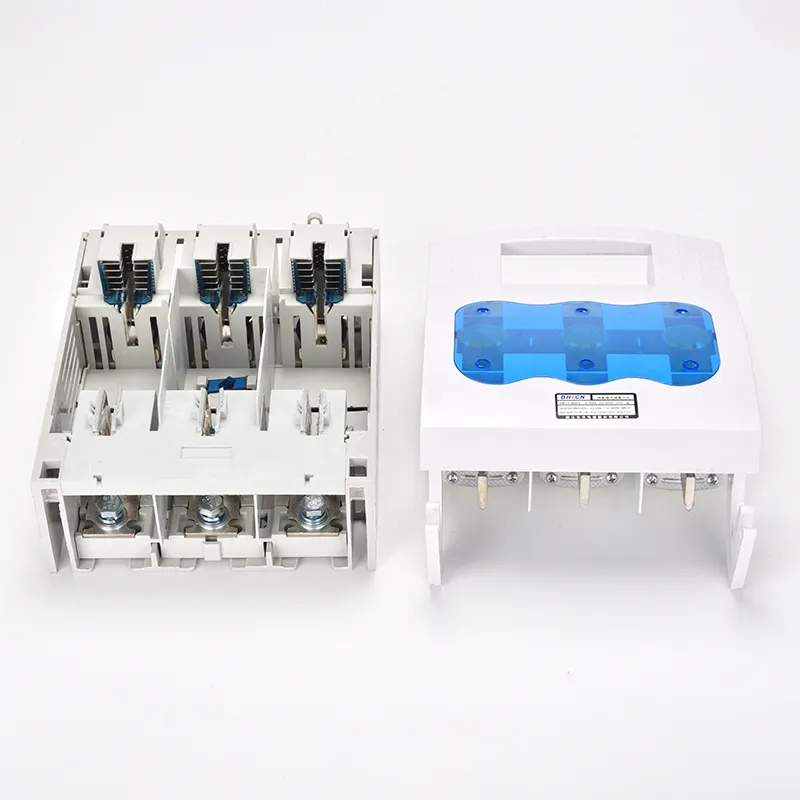

스위치가 닫히면 나이프 메커니즘은 잘 설계된 연결 시스템을 통해 퓨즈와 부스바 사이의 견고한 접촉을 보장하여 중단 없는 전류 흐름을 허용합니다. 반대로, 분리가 필요한 경우 동일한 간단한 메커니즘으로 퓨즈를 활성화된 부스바에서 안전하게 분리하여 신속한 회로 차단이 가능합니다. 이 정밀한 기계 설계 덕분에 퓨즈 차단 스위치는 회로 상태를 변경하는 동안 원활하고 안정적으로 작동할 수 있습니다.

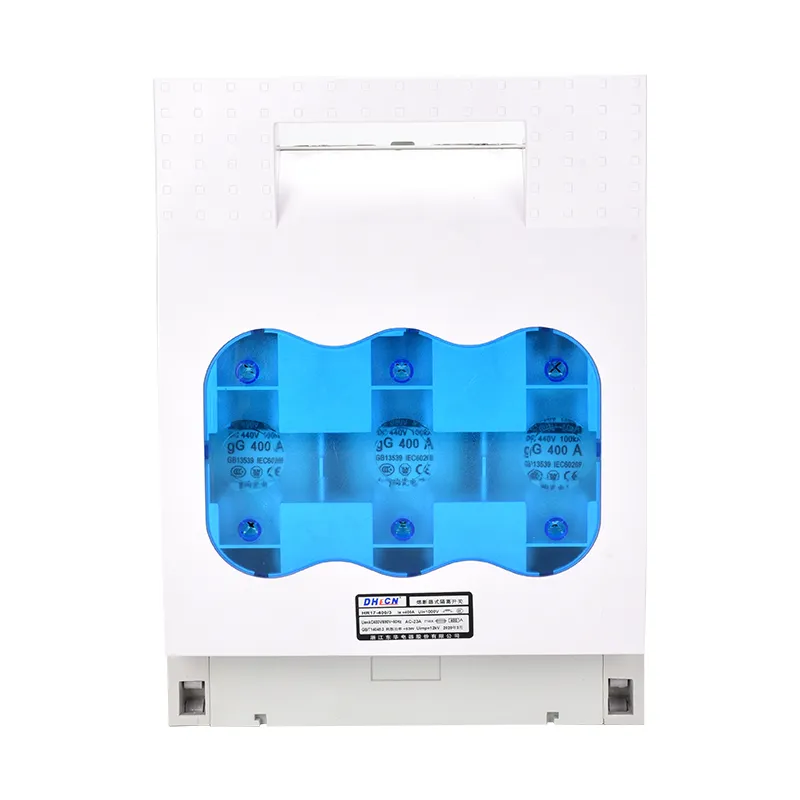

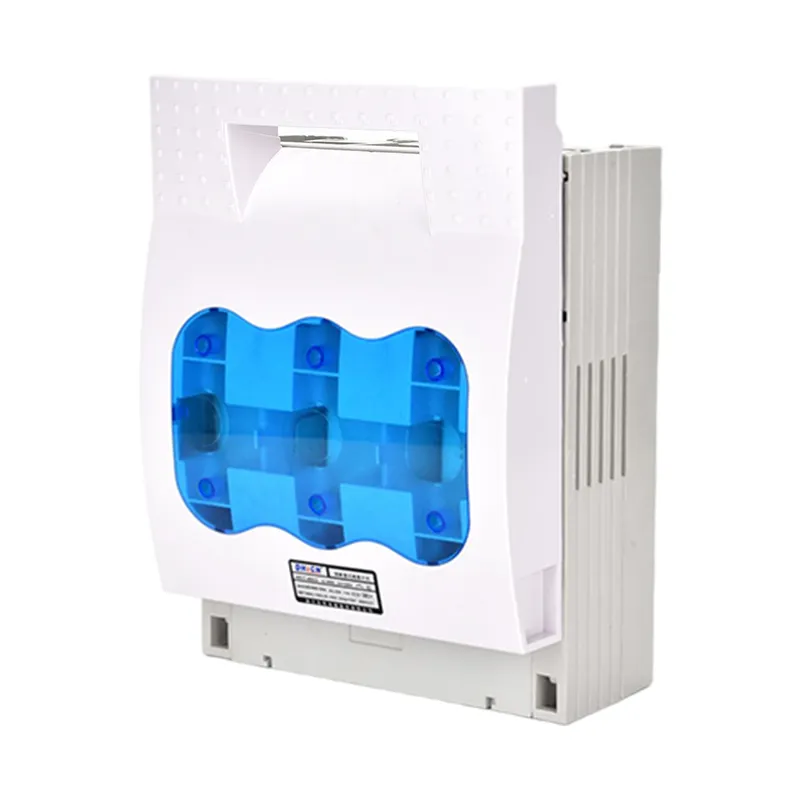

Electric Low Voltage Fuse Disconnector Switching

제품 매개변수:

퓨즈 유형	0			1			2			3
빈도	50Hz			50Hz			50Hz			50Hz
우에(뷔)	690	500	400	690	500	400	690	500	400	690	500	400
우이(뷔)	800			800			800			800
(A)에서	160			250			400			630
이(A)	160			250			400			630
이용	AC-21B(690V)			AC-21B(690V)			AC-21B(690V)			AC-21B(690V)
	AC-22B(500V)			AC-22B(500V)			AC-22B(500V)			AC-22B(500V)
	AC-23B(400V)			AC-23B(400V)			AC-23B(400V)			AC-23B(400V)
생산능력	725V、240A			725V、375A			725V、600A			725V、945A
	525V、480A			525V、750A			525V、1200A			525V、1890A
	420V、160A			420V、250A			420V、400A			420V、6300A
차단 용량	725V、240A			725V、375A			725V、600A			725V、945A
	525V、480A			525V、750A			525V、1200A			525V、1890A
	420V、1280A			420V、2000A			420V、3200A			420V、5040A
IC(kA)	50	100	100	50	100	100	50	100	100	50	100	100
퓨즈 손실 전력(W)	12			23			34			48

이(A)	퓨즈 유형	퓨즈 （A）
160	0	4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
250	1	80,100,125,160,200,224,250
400	2	125,160,200,224,250,300,315,355,400
630	3	315,355,400,425,500,630

유형	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

모드 번호		외형치수(mm)				설치 치수(mm)
모드 번호		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3피	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3피	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3피	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3피	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3피	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3피	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11
