33kv 고전압 단상 전위 변압기

온주 XiFa 전력 설비 유한 회사는 33kv 고전압 단상 변압기 및 변류기를 생산하는 경험이 풍부한 제조 업체입니다. Wenzhou XiFa는 고품질 수지를 사용하여 고장이나 부분 방전 없이 고전압 하에서 장기간 작동하는 등 더 나은 절연 성능을 달성합니다. 각 33kv 고전압 단상 전위 변압기는 20~30년으로 더 긴 서비스 수명을 달성하기 위해 진공 환경에서 에폭시 수지를 주조하는 데 필요합니다. 납품 전, 전원주파수 내전압, 부분방전, 절연저항, 정확도, 극성, 온도상승 등 기본적인 기술사양 측정이 필수입니다.

문의 보내기

제품 설명

제품 특징:

1. 구조적으로 33kv 고전압 단상 변압기는 소용량, 고비율 강압 전력 변압기로 간주할 수 있습니다. 그러나 전력 변압기와는 달리잠재적인 변압기부하 공급을 위해 에너지를 전달하지 않습니다. 대신 측정 및 보호에 중요한 역할을 합니다.

2. 2차 회로는 전압 코일이 매우 높고 본질적으로 일정한 임피던스를 나타내는 측정 장비, 보호 계전기 및 자동 장치에 연결됩니다. 결과적으로 2차 전류는 전력 변압기의 무부하 조건과 유사하게 최소화됩니다. 33kv 고전압 단상 변압기의 전력 소비는 극히 낮으며 2차 전압은 일정한 1차 전압에 의해 결정되는 유도 EMF와 실질적으로 동일하게 유지됩니다. 이는 전압 측정에 필요한 정확도 수준을 보장합니다.

3. 계기용 변압기의 2차 권선은 절대로 단락되어서는 안 됩니다. 정상 작동 시 33kv 고전압 단상 변압기의 부하는 고임피던스 장치이지만 단락이 발생하는 경우 유일한 제한 요소는 권선의 임피던스입니다. 이로 인해 과도하게 높은 단락 전류가 발생하여 잘못된 미터 판독값, 잘못된 릴레이 작동 또는 심지어 전력 변압기의 영구적인 손상이 발생할 수 있습니다.

4. 2차 권선과 영상분 권선의 단자는 모두 접지되어야 합니다. 접지하지 않을 경우 기본 시스템의 결함으로 인해 권선에 위험할 정도로 높은 전압이 유도될 수 있으며, 이는 연결된 계측기, 릴레이 및 개인 안전에 심각한 위험을 초래할 수 있습니다.

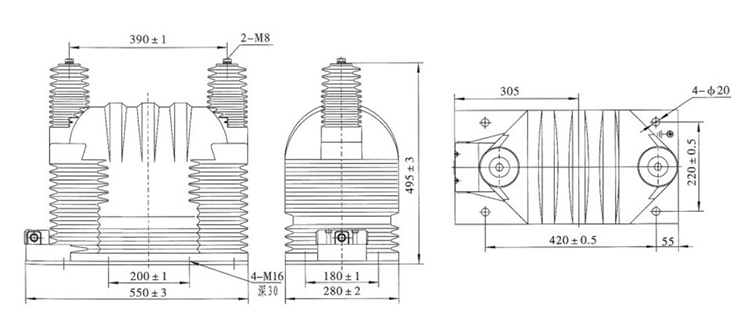

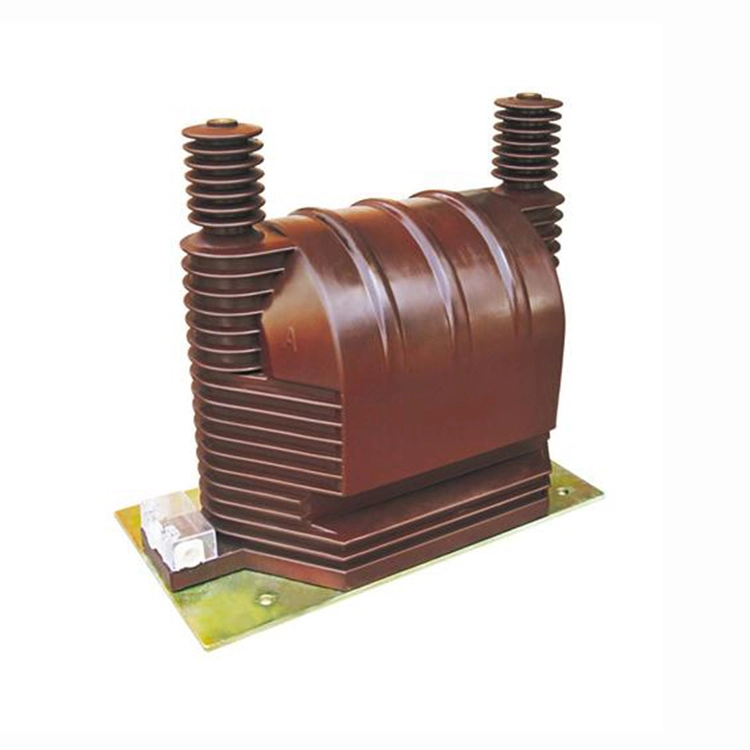

33kv High Voltage Single Phase Potential Transformer

기술 사양:

유형	정격전압비(kV)	정확도 등급	정확도 등급 및 정격 출력 cosΦ=0.8				최대. 출력(VA)
			0.2	0.5	1	3
JDZ9-35Q	35/0.1	0.2 0.5 1 3	30	120	240	600	1200

	35/0.1/0.1	0.2/0.2(0.5)	30	30	해당 없음	해당 없음	600
		0.5/0.5	해당 없음	60
