25 Kv 계기 전자기 Pt 전위 변압기

원저우 XiFa 전력 설비 유한 회사는 25kV 계기용 전자기 PT 전위 변압기와 같은 에폭시 수지 전위 변압기 및 전류 변압기를 생산하는 데 10년 이상을 보유하고 있습니다. 25kv 전위 변압기는 북미 및 일부 미국 국가와 같은 특정 지역 그리드 전압용입니다. 25kv 계기용 전자파 변압기로 표시되어 있지만 채택된 표준은 24kv입니다. Wenzhou XiFa Electric Power Equipment Co., Ltd는 수명이 더 긴 25kv 계기용 전자기 PT 전위 변압기를 달성하기 위해 정확성, 절연 및 기계적 강도에 대한 다양한 성숙한 설계 솔루션을 보유하고 있습니다.

문의 보내기

제품 설명

구매 후 팁잠재적인 변압기:

1. 시운전 전에 25kv 계기용 전자기 PT 전위 변압기는 관련 표준 및 절차에서 요구하는 대로 모든 테스트와 검사를 받아야 합니다. 여기에는 일반적으로 AC 유전체 테스트, 절연 저항 테스트, 비율 테스트 및 육안 검사가 포함됩니다.

2. 25kv 계기용 전자기 PT 전위 변압기의 올바른 배선이 필수적입니다. 1차 권선은 측정 회로와 병렬로 연결해야 하며, 2차 권선은 측정 장비, 보호 계전기, 자동 장치의 전압 코일과 병렬로 연결해야 합니다. 동시에 올바른 극성을 유지하는 데 주의를 기울여야 합니다.

3. 25kv 2차 변압기에 연결된 부하는 정격 용량 내에 있어야 합니다. 정격 2차 부하를 초과하면 측정 오류가 증가할 수 있으며 판독 정확도에도 영향을 미칠 수 있습니다.

4. 25kv 전위 변압기 2차 회로를 단락시키는 것은 엄격히 금지됩니다. PT는 내부 임피던스가 매우 낮기 때문에 2차 단락으로 인해 매우 높은 전류가 생성되어 잠재적으로 2차 장비가 손상되고 심각한 안전 위험이 발생할 수 있습니다. 이러한 손상을 방지하려면 PT 2차측에 퓨즈를 설치해야 합니다. 가능하다면 1차 권선이나 리드에 결함이 발생한 경우 고전압 네트워크를 보호하기 위해 1차측 퓨즈도 사용해야 합니다.

5. 계측기나 계전기를 취급하는 사람의 안전을 위해 PT 2차 권선은 한 지점에 접지되어야 합니다. 접지 후 1차 권선과 2차 권선 사이의 절연체가 손상되었을 때 계측기 및 계전기에 나타나는 고전압으로부터 개인의 안전을 보호할 수 있습니다.

6. 어떠한 경우에도 PT 2차 회로를 단락시켜서는 안 됩니다.

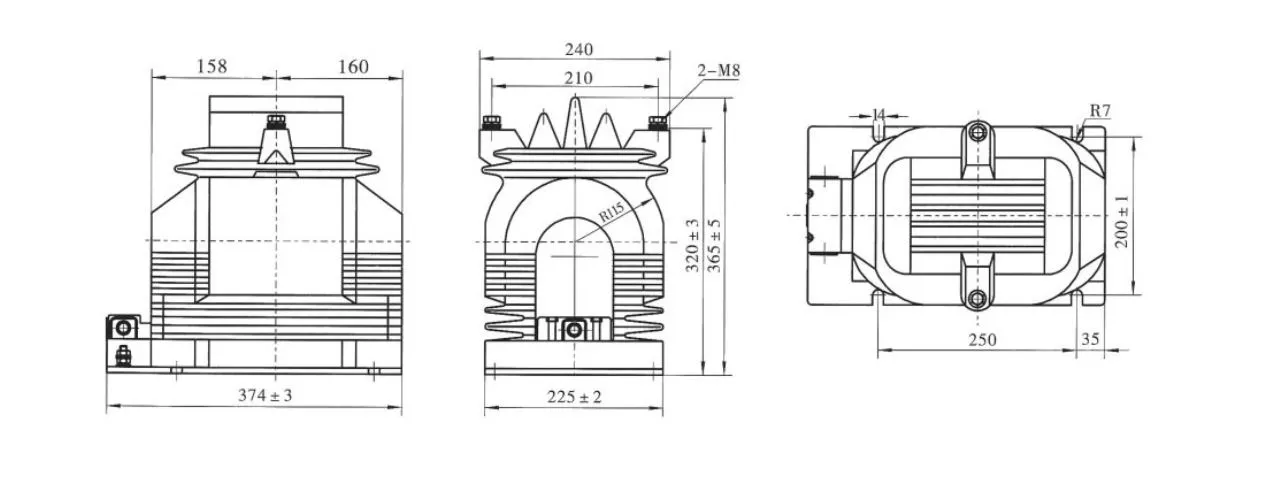

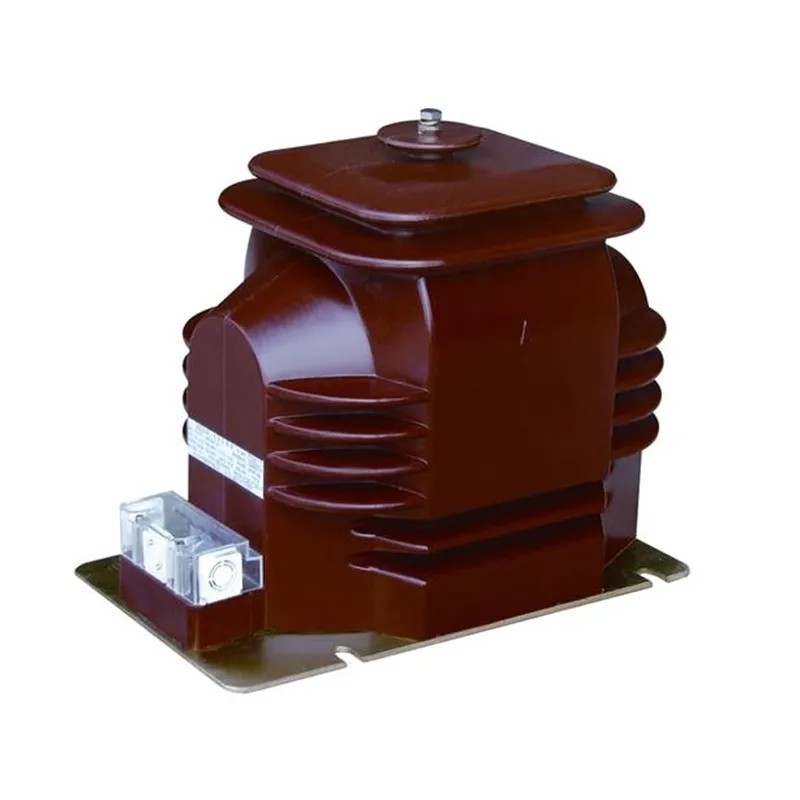

25 Kv Instrument Electromagnetic Pt Potential Transformer

기술 사양:

유형	정격전압비(kV)	정확도 등급	정확도 등급 및 정격 출력 cosΦ=0.8			최대. 출력(VA)
			0.2	0.5	3(피)
JDZ11-15	15/0.1	0.2 0.5 1	30	80	150	600
JDZ11-20	20/0.1
JDZ11-15	15/0.1/0.1	0.2/0.2 0.2/0.5 0.5/0.5	20	30	해당 없음	2*300
JDZ11-20	20/0.1/0.1
JDZ11-15	15/0.1/0.22	0.2/3P 0.5/3P	30	60	100	500
JDZ11-20	20/0.1/0.22
