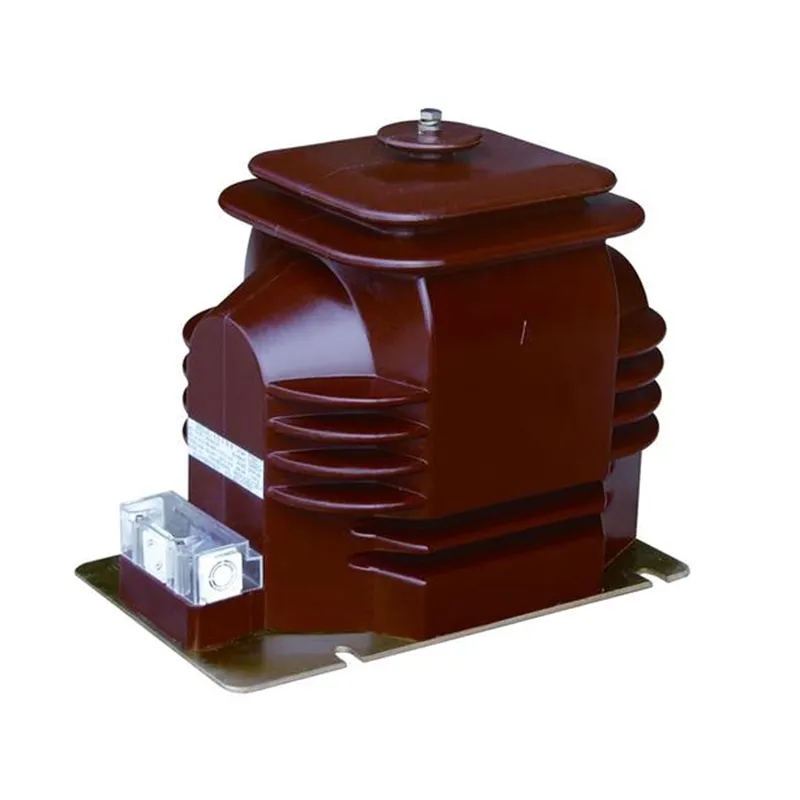

변전소의 13.8Kv 단상 전위 변압기

변전소에서 신뢰할 수 있는 13.8kv 단상 전위 변압기를 생산하기 위해 Wenzhou XiFa Electric Power Equipment Co., Ltd는 프리미엄 CRGO 전기강판을 코어의 주요 재료로 채택하여 손실 값을 줄이고 정확도 등급을 향상시켰으며 고강도 에나멜 구리선을 코일의 주요 재료로 사용하여 권선비를 보장하고 정밀 권선을 통해 절연을 전환합니다. 더욱이 변전소의 각 13.8kv 단상 변압기는 에폭시 수지 진공 주조 생산 공정을 채택하여 습기를 흡수하기 쉽지 않은 전체 응고 구조를 만들어 덥고 습하며 먼지가 많은 환경에 적합합니다.

문의 보내기

제품 설명

제품 특징:

변전소의 13.8Kv 단상 전위 변압기는 13.8kv의 1차 전압을 100V 또는 110V와 같은 표준 2차 전압으로 낮추도록 설계되었습니다. 그런 다음 감소된 전압이 병렬 권선에 공급되어 기기 및 보호 계전기를 측정하므로 저전압 기기를 사용하여 1차 전압을 간접적으로 측정할 수 있습니다. 이러한 접근 방식은 장비 설계를 단순화하고 비용을 절감하며 장비와 작업자 모두의 안전을 보장합니다.

13.8kv 단상 변압기의 작동 원리는 배전 변압기와 동일하며 변압비는 1차 코일과 2차 코일의 감은 수에 따라 결정됩니다. 2차 회전 수를 늘리면 비율이 감소하고, 1차 회전 수를 늘리면 비율이 높아집니다. 어떤 상황에서도 13.8kv 단상 변압기의 2차 회로가 작동 중에 단락되어서는 안 된다는 점에 유의하는 것이 중요합니다.

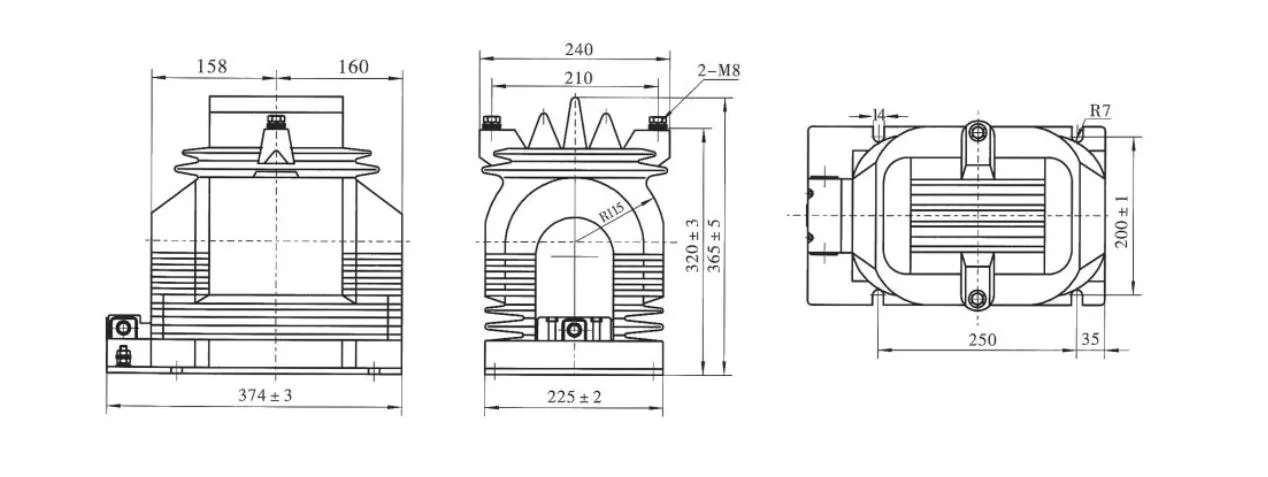

13 8 Kv Single Phase Potential Transformer In Substation

기술 사양:

유형	정격전압비(kV)	정확도 등급	정확도 등급 및 정격 출력 cosΦ=0.8				최대. 출력(VA)
			0.2	0.5	1	6(피)
JDZ11-15	(15/√3)/(0.1/√3)/(0.1/3)	0.2/6P 0.5/6P 1/6P	30	80	150	100	400
JDZ11-20	(20/√3)/(0.1/√3)/(0.1/3)
JDZ11-15	(15/√3)/(0.1/√3)/(0.1/√3)/(0.1/3)	0.2/0.2/6P 0.2/0.5/6P	15	20	해당 없음	100	2*200
JDZX11-20	(20/√3)/(0.1/√3)/(0.1/√3)/(0.1/3)
