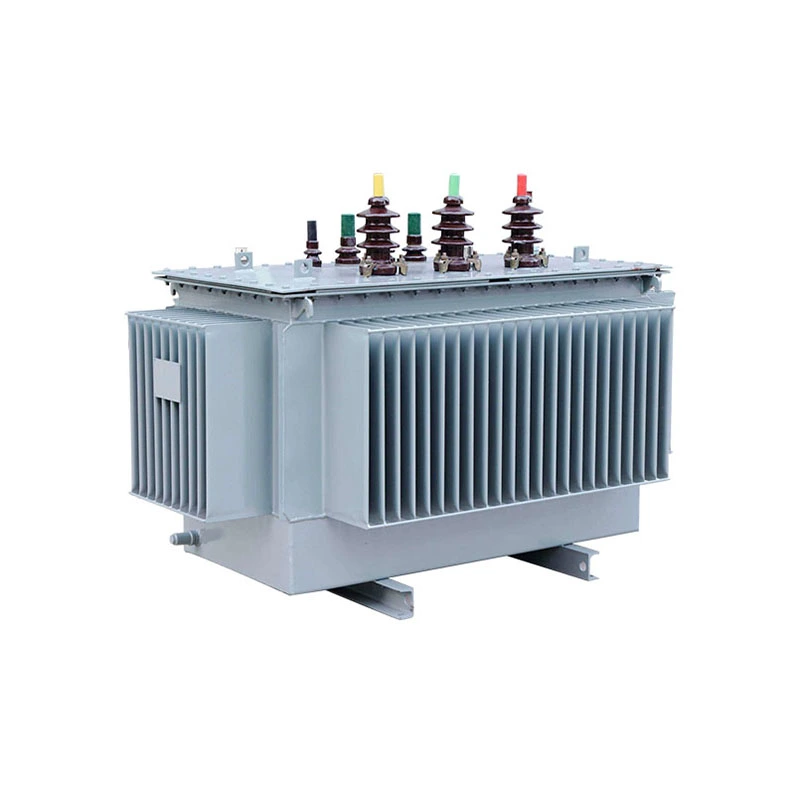

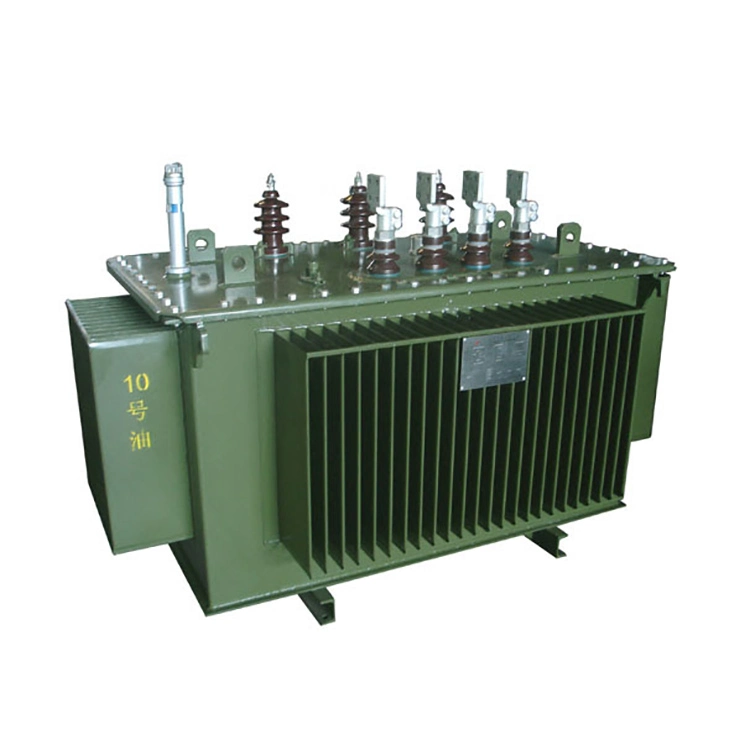

3상 스텝업 100kva 구리 비정질 합금 변압기

3상 승압 100kva 구리 비정질 합금 변압기는 유중형과 건식의 두 가지 유형으로 나눌 수 있습니다. 유중형 변압기는 ONAN 냉각 방식을 채택합니다. 건식 배전 변압기는 작동 중에 발생하는 열을 방출하기 위해 자연 공랭식 또는 강제 공냉식을 사용합니다. 건식 배전 변압기의 과열을 방지하고 변압기의 높은 작동 효율을 유지하려면 적절한 환기와 원활한 공기 흐름이 중요합니다.

비정질 합금 변압기의 코어는 철 기반 비정질 합금 스트립으로 만들어집니다. 강철 스트립의 두께는 0.02~0.03mm에 불과합니다. 용강을 급속 냉각하는 과정을 통해 생산됩니다. 내부 원자는 규소강의 결정립 구조 없이 불규칙한 비정질 패턴으로 배열되어 있습니다. 이는 재료의 기본 소스에서 발생하는 히스테리시스 손실과 와전류 손실을 크게 줄입니다.

비정질 합금 변압기의 에너지 절약 설계 덕분에 전체 시스템의 효율성은 일반 실리콘 강철 배전 변압기의 효율을 훨씬 능가합니다. 장비가 1년 내내 중단 없이 지속적으로 가동되더라도 철손을 최소화하여 운영 및 유지관리 전력비를 획기적으로 절감할 수 있습니다. 해외 엔지니어링 현장의 분산형 신에너지 발전소에 선호되는 장비입니다.

기술적인 매개변수:

Q: 3상 승압 100kva 구리 비정질 합금 변압기를 사용할 때 기존 실리콘 강판 변압기와 비교하여 자화 돌입 전류 특성의 중요한 차이점은 무엇입니까?

A: 전통적인 규소 강판 변압기와 비교할 때 비정질 합금 변압기의 자화 돌입 전류 특성은 상당한 차이를 보여줍니다. 비정질 합금의 포화 자속 밀도가 약 1.55T로 규소 강판의 1.75T보다 낮고 잔류 자성이 약 0.7~0.8로 높기 때문에 여자 돌입 전류의 피크는 정격 전류의 10~15배에 도달할 수 있습니다(기존 규소 강판의 경우 5~8배) 한편, 돌입 전류의 감쇠 시간 상수는 더 길어지고 고조파 함량, 특히 2차 고조파 함량도 크게 증가합니다. 이러한 특성으로 인해 3상 승압 100kva 구리 비정질 합금 변압기는 스위치를 닫을 때 깊은 포화 상태가 되기 쉽고 더 높고 더 지속적인 충격 전류를 생성합니다. 이는 업스트림 회로 차단기의 잘못된 트리핑 및 퓨즈 파열의 위험을 증가시킬 뿐만 아니라 충격에 민감한 비정질 합금 코어에 기계적 응력 손상을 일으킬 수도 있습니다.

따라서 상 선택 폐쇄, 보호 설정 조정, 포화 방지 기능이 더 강한 CT 선택 등 특별한 설계 및 운영 전략이 필요합니다.

가공 중인 비정질 합금 변압기

장비

선별진료소

배송용 변압기
