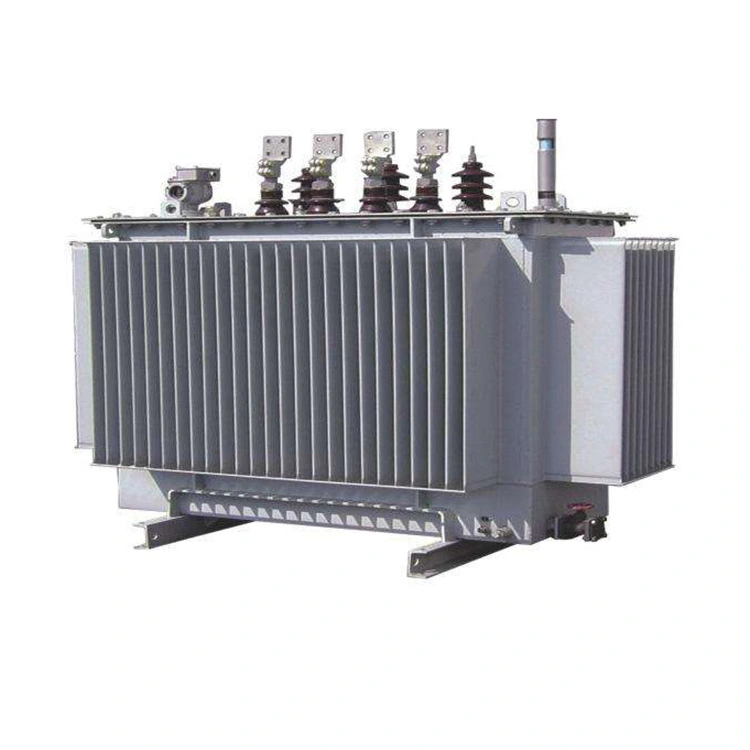

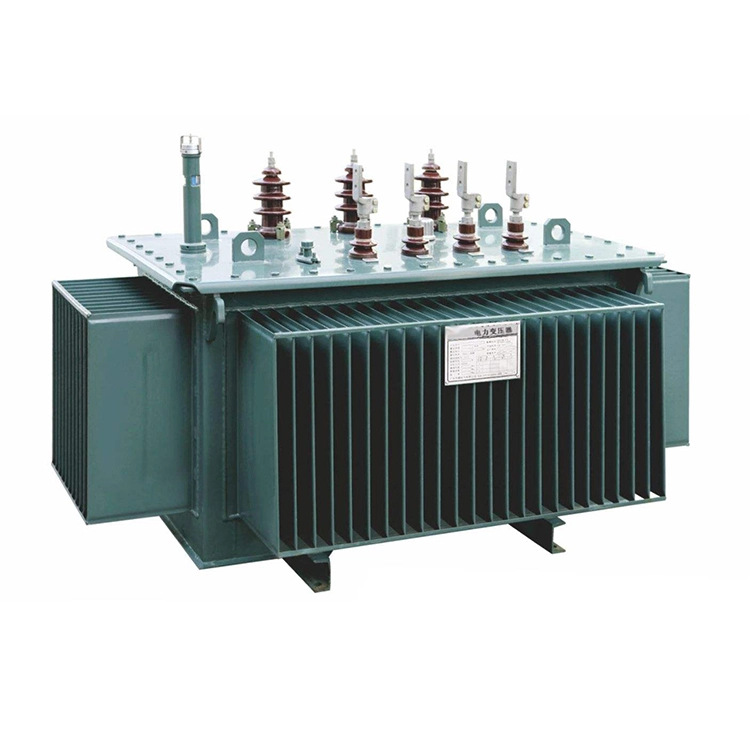

800kva 비정질 합금 오일 침수 변압기

800kva 비정질 합금 오일 침지 변압기는 새로운 유형의 에너지 절약 재료로 만들어졌습니다. 핵심 소재는 비정질 합금으로 만들어졌으며 높은 투자율과 극히 낮은 히스테리시스 손실을 특징으로 하여 무부하 에너지 효율을 크게 향상시키고 GB/T 20052 또는 IEC 60076 표준을 준수합니다. 그리고 냉각 방식은 오일 침지입니다.

800kva 비정질 합금 오일 침지 변압기의 밀봉 구조는 방습 및 내식성에 도움이 되며 고도가 1000m 이하이고 환경 온도 상승이 55K 이하인 실외 또는 실내 변전소에 적합합니다.

이 800kva 비정질 합금 오일 침지 변압기의 가장 큰 장점은 무부하 손실이 매우 낮다는 것입니다. 이 변압기는 약 300~450W(규소강판 약 1000~1500W에 비해)로 기존 규소강판 변압기보다 60~75% 낮습니다. 동시에 낮은 소음(55~60dB 이하), 강력한 과부하 용량, 긴 수명을 갖추고 있으며 일반적으로 25~30년 동안 사용할 수 있습니다. 그러나 가격은 더 높다(동일 사양의 실리콘 강판을 사용하는 변압기에 비해 약 20~40% 정도 비쌉니다).

따라서 800kva 비정질 합금 오일 침지 변압기는 에너지 효율이 높은 산업, 상업 또는 배전 시나리오에 적합합니다.

기술적인 매개변수:

Q: 800kva 비정질 합금유 침지 변압기의 무부하 손실이 동일한 용량의 규소 강판으로 만든 변압기의 무부하 손실보다 현저히 낮은 이유는 무엇입니까?

A:첫째, 비정질 합금대의 두께가 20~30μm에 불과해 기존 규소강판 두께(230~350μm)의 약 10분의 1 수준이다. 와전류 손실은 두께의 제곱에 비례한다는 관계에 따라 800kVA 코어의 와전류 손실이 크게 감소합니다. 동시에 비정질 합금의 저항률은 규소강판의 저항률보다 약 2.5배 더 높기 때문에 자속이 변할 때 층 사이에 발생하는 순환 전류 손실이 더욱 약화됩니다.

둘째, 히스테리시스 루프가 좁고 보자력이 낮다. 비정질 합금은 결정립계 결함이 없는 비정질 구조를 가지며, 자구 반전 저항이 작다. 보자력은 규소강판의 1/3~1/5에 불과합니다. 이는 각 자화 주기에 필요한 에너지를 크게 줄이고 히스테리시스 손실을 크게 줄입니다.

셋째, 작동 자속 밀도의 설계가 상대적으로 낮습니다. 800kva 비정질 합금유침지 변압기의 경우 정격자속밀도는 일반적으로 1.35~1.45T로 설정되는데, 이는 규소강판의 1.65~1.75T보다 낮다. 철손은 자속밀도의 2승 이상의 제곱에 비례하므로 자속밀도를 적절히 낮추면 단위질량손실을 크게 줄일 수 있다.

위 메커니즘을 기반으로 800kva 비정질 합금 오일 침지 변압기의 무부하 손실은 일반적으로 S13 또는 S14 등급 실리콘 강판을 사용하는 동일한 용량의 변압기 손실의 30~40%에 불과합니다. 이는 장비가 경부하 또는 대기 상태에 있는 경우가 많은 전력 분배 시나리오에 특히 적합합니다.

가공 중인 비정질 합금 변압기

장비

선별진료소

배송용 변압기
