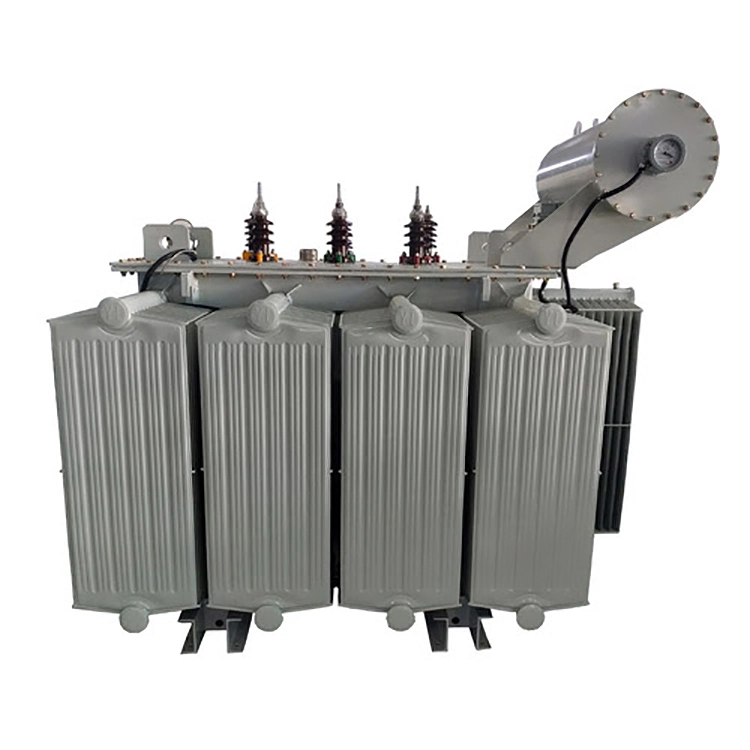

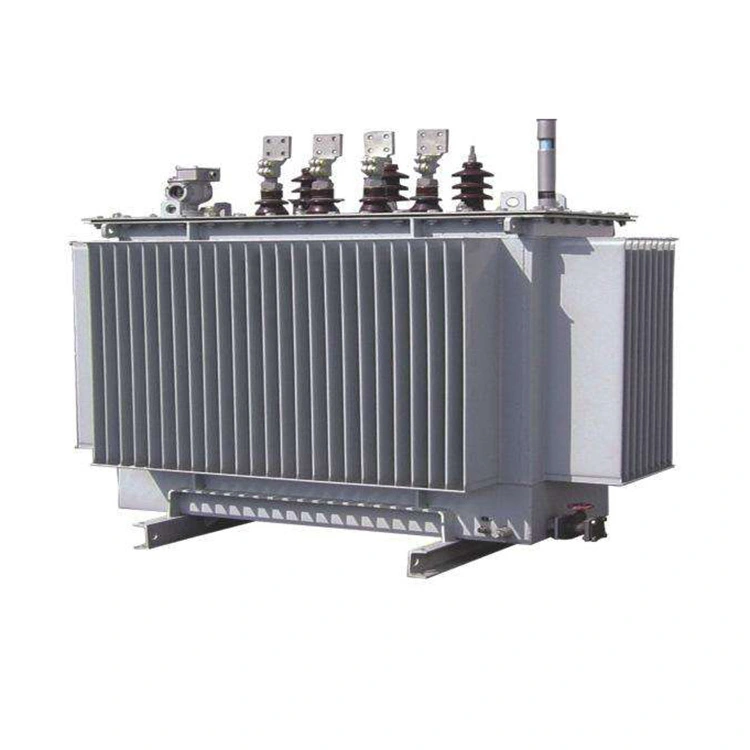

33kv 2.5 Mva 오일 침지 비정질 합금 코어 변압기

33kv 2.5mva 오일 침지 비정질 합금 코어 변압기의 코어는 철 기반 비정질 합금 스트립의 폐쇄 루프 권선으로 만들어집니다. 적층 에어 갭이 없는 통합 구조는 히스테리시스 및 와전류 손실을 크게 줄입니다. 기존의 실리콘 강철 코어에 비해 무부하 손실이 크게 감소합니다. 코어 컬럼과 요크는 에폭시 유리 접착제로 접착되어 전체 강성을 더욱 강화하고 작동 진동 및 소음을 ​​효과적으로 억제합니다.

33kv 2.5mva 오일 침지 비정질 합금 코어 변압기의 권선은 고순도 구리 도체를 사용하며 고전압 조건에 적합한 다층 절연 코팅 공정과 결합됩니다. 개선된 나선형 및 연속 인터리브 권선 구조와 결합하여 권선 전기장을 고르게 분산시켜 절연 내성과 변형에 대한 저항성을 향상시킵니다. 33kv 2.5mva 오일 침지 비정질 합금 코어 변압기의 고전압 측에는 ±2×2.5% 무여자 전압 조절 기어가 장착되어 있어 그리드 전압 변동의 조절 요구 사항에 정확하게 적응할 수 있습니다.

박스 본체는 골판지 강판을 일체로 용접하여 구성됩니다. 주름진 쉘의 적응형 열교환 구조를 활용하여 외부 방열 장치 없이 절연유의 효율적인 자연 순환 냉각을 달성할 수 있어 장기간 연속 작동에 적합합니다. 33kv 2.5mva 오일 침지 비정질 합금 코어 변압기는 IEC 296 표준에 따라 환경 친화적인 미네랄 절연 오일로 채워져 있습니다. 이는 탁월한 열 전도성과 절연 성능을 결합하여 내부 활성 구성 요소를 효과적으로 격리하고 절연 파괴 위험을 방지합니다.

기술적인 매개변수:

주요 특징:

1. 초에너지 절약: 비정질 합금 코어를 활용하여 무부하 손실이 기존 S9/S11 유형 실리콘 강판 변압기에 비해 약 70%~80% 감소합니다. 33kv 2.5mva 오일 침지 비정질 합금 코어 변압기는 부하가 항상 최대 용량에 도달하지 못하는 시골 전력망 및 산업 분야에서 장기간 작동하는 데 특히 적합합니다.

2. 유지보수가 필요 없는 완전 밀폐형: 오일 탱크는 오일이 공기와 접촉하는 것을 방지하기 위해 완전 밀폐형 구조를 채택하여 절연유의 습기 및 노화를 방지합니다. 33kv 2.5mva 오일 침지 비정질 합금 코어 변압기는 50년의 유지 관리가 필요 없는 수명을 달성할 수 있으며 열악한 실외 환경에 적합합니다.

3. 높은 신뢰성: 저전압 권선은 구리 호일로 감겨 있고, 고전압 권선은 구리선으로 감겨 있습니다. 강한 단락저항과 낙뢰에 대한 저항성을 갖고 있어 구조가 콤팩트하며,

가공 중인 비정질 합금 변압기

장비

선별진료소

배송용 변압기
