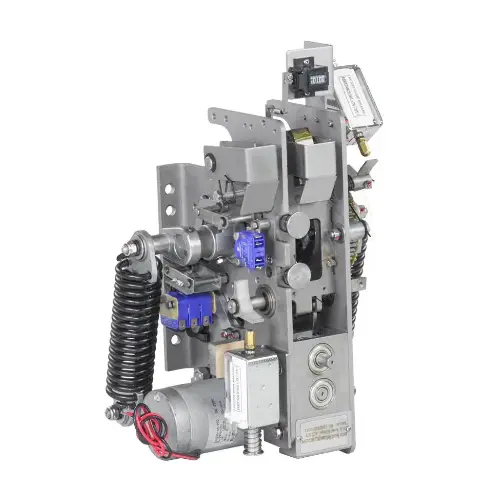

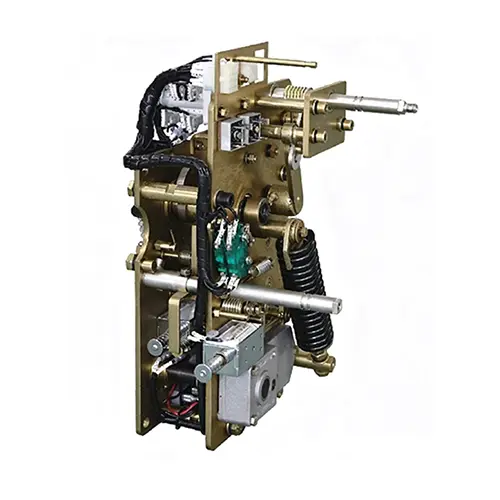

진공 회로 차단기 스프링 충전 작동 메커니즘의 핵심 원리는 빠르고 안정적인 스위칭을 구동하기 위한 스프링 에너지 저장, 유지 및 해제에 있습니다.
에너지 저장: 모터는 기어와 캠을 통해 닫힘 스프링을 압축/늘려 전기를 탄성 전위로 변환합니다. 리미트 스위치는 완전히 충전되면 모터를 정지시킵니다.
에너지 보존: 폴/래칫은 스프링을 대기 상태로 고정하여 활성화 준비를 합니다.
에너지 해제: 명령에 따라 잠금이 해제되고 스프링 에너지로 접점이 닫히거나(회로 연결) 열리게 됩니다(아크 소멸 및 전원 차단).
| 매개변수 | 단위 | 기술적인 매개변수 |
| 출력 에너지 폐쇄 | J | 85-120 |
| 메커니즘 폐쇄 및 개방 출력 각도 | o | 42-46 |
| 보조 스위치 접점 로그 | 一 | 6K6B |
| 여행 스위치 접점 로그 | 一 | 2K2B |
| 모터 충전 시간 | S | <10 |
| 처리된 충전 순간 | N·m | <20 |
| 모터 파워 | W | 40(AC/DC 220V/110V) |
| 폐로전자석저항(DC) | Ω | 130(220V)/33(110V) |
| 폐로전자석저항(AC) | Ω | 56(220V)/10.3(110V) |
| 개방전자석저항(DC) | Ω | 105(220V)/33(110V) |
| 개방전자석저항(AC) | Ω | 39(220V)/10.3(110V) |
| 메커니즘 내구성 | TS | 10000 |
1.빠르고 신뢰성: 모터 구동식 에너지 저장은 10초 이내에 완료되며 즉각적인 에너지 방출로 정확하고 빠른 전환이 보장됩니다(개방 시간 <30ms).
2. 이중 작동: 전기 및 수동 에너지 저장/작동을 모두 지원하여 정전 시에도 작동을 보장합니다.
3. 긴 서비스 수명: 견고한 기계 구조는 최대 10,000회 이상의 작동을 제공하며 단락 힘에서도 안정적인 성능을 발휘합니다.
4. 안전하고 안정적입니다. 잠금 메커니즘은 우발적인 해제를 방지하고 기계-전기 조정 조정은 오작동을 방지합니다.
5. 낮은 유지 관리: 모듈식 설계로 부품 교체가 단순화되어 가동 중지 시간과 운영 비용이 절감됩니다.
● 설치 전 외관 및 부품의 손상 여부를 확인하고, 모델명과 매개변수가 일치하는지 확인하십시오.
● 조립도에 따라 차단기 본체에 기구를 견고하게 설치하여 동심도와 밀착성을 확보합니다.
● 안정적이고 유연한 동작을 보장하려면 커넥팅 로드, 스트로크 및 제한 위치를 올바르게 조정하십시오.
● 제어회로를 적절하게 연결하고, 수동 에너지 저장, 전기 에너지 저장, 개폐 기능을 하나씩 테스트해 보세요.
● 패스너를 정기적으로 검사하여 풀림을 방지하고 메커니즘을 깨끗하고 건조하게 유지하십시오.
● 원활한 작동을 위해 회전 부분과 마찰 부분에 주기적으로 윤활유를 바르십시오.
● 스프링, 코일, 보조스위치 및 배선상태를 점검하여 이상발열이나 손상이 없는지 확인하십시오.
● 안정적인 개폐를 보장하기 위해 주기적으로 동작 성능을 테스트합니다.
● 마모된 부품을 적시에 교체하고 완전한 유지 관리 기록을 유지하십시오.
● 설치 및 시운전, 일일 유지보수, 고장 진단 등을 다루는 무료 온라인/현장 교육이 제공되어 고객의 운영 및 유지보수 팀이 운영 기술을 신속하게 습득할 수 있도록 돕습니다.
● 현장 장비 인수 및 검증일로부터 12개월 이내. 보증 기간 동안 인적 요인에 의해 손상되지 않는 핵심 부품(예: 에너지 저장 모터, 개폐 코일, 스프링, 보조 스위치 등)은 교체 및 수리를 위해 제공됩니다.
