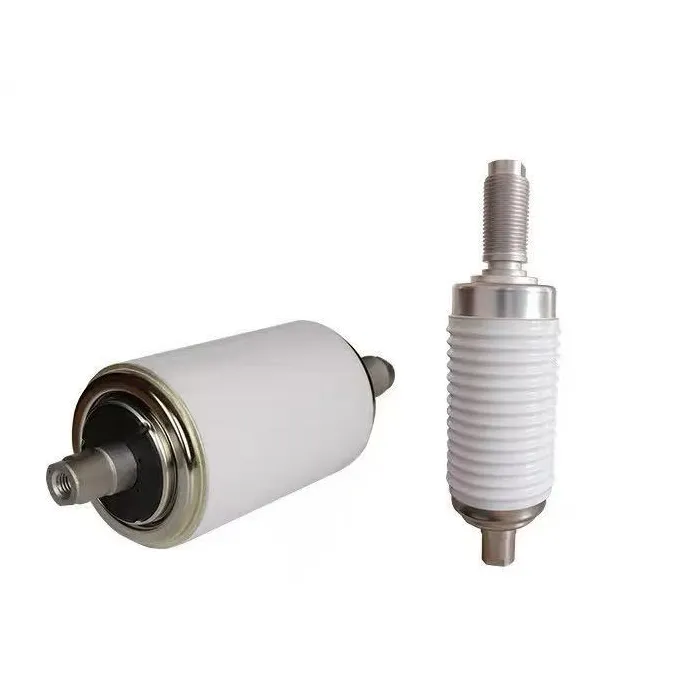

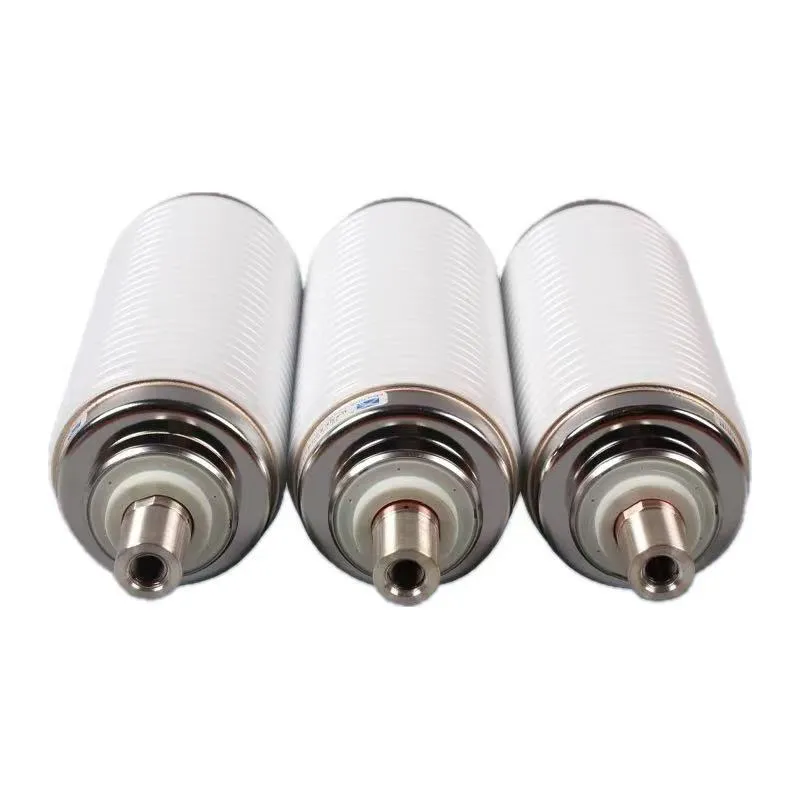

11kv 25ka vcb 진공 병 차단기는 11kV 배전 시스템에 널리 사용되는 중전압 진공 회로 차단기의 핵심 아크 소화 구성 요소입니다. CuCr50 합금 접점과 고진공(≤5×10⁻⁴ Pa) 아크 소화 매체를 갖춘 완전 밀봉된 세라믹 쉘을 채택하여 컴팩트한 구조, 경량 및 우수한 절연 성능을 특징으로 합니다. 정격 단락 차단 전류는 25kA이고 정격 전류 범위는 630A ~ 2000A이며 기계적 수명은 10,000회 이상이며 IEC 62271-100 표준을 충족하며 산업 및 배전 시나리오의 실내 스위치기어에 적합합니다.
11kv 25ka vcb 진공 병 차단기의 작동 원리는 진공 아크 소멸을 기반으로 합니다. 닫힐 때 이동 접점은 작동 메커니즘에 의해 구동되어 정적 접점과 접촉하여 전류 경로를 형성합니다. 개방 시 접점이 분리되어 아크가 발생하며, 아크는 진공 중 입자 밀도가 낮기 때문에 빠르게 냉각 및 소멸되며 즉각적인 절연 내력 회복이 가능합니다. 작동 중 차폐 시스템은 아크 에너지를 흡수하여 금속 증기 증착을 방지하고 스테인레스 스틸 벨로우즈는 접촉 이동 중에 기밀성을 보장하여 전력 시스템의 안정적이고 안정적인 작동을 보장합니다.
| 기술적인 매개변수 | 사양 |
| 정격전압(Un) | 11kV |
| 정격단락차단전류(I₅n) | 25KA(4초) |
| 정격전류(In) | 630A/1250A/1600A/2000A |
| 정격 단락 전류(Imak) | 63KA(성수기) |
| 내부진공압력 | ≤5×10-4 Pa |
| 접촉 재료 | CuCr 합금(CuCr50) |
| 기계적 수명 | ≥10,000 작업 |
| 절연 수준 | AC 48kV/1분;번개 충격 85KV |
| 접촉 간격 | 9±1mm |
강력한 차단 용량: 25kA 단락 전류를 안정적으로 차단하여 IEC 62271-100 표준을 충족합니다.
빠르고 안정적임: 밀리초 내에 아크가 꺼집니다. 재점화 없음; 유전체 회복 속도는 타의 추종을 불허합니다.
긴 수명 및 낮은 유지 관리: CuCr 접점은 마모가 적습니다. 기계적 수명 ≥10,000회 작동; 거의 유지 관리가 필요하지 않습니다.
안전하고 친환경적: 오일/가스 없음; 폭발/화재 위험이 없습니다. 아크가 노출되지 않음; 저소음 및 제로 오염.
소형 및 신뢰성: 소형, 경량, 실내 개폐 장치에 대한 높은 적응성; 열악한 조건에서도 안정적인 성능.
Q: 11kv 25ka vcb 진공병 차단기를 설치하고 유지하는 방법은 무엇입니까?
A: 먼저 VCB에 수직으로 설치하고 작동 메커니즘과 동심도를 보장합니다.
둘째, 기계적 충격을 피하고 설치 중에 깨끗하고 건조한 상태를 유지하십시오.
마지막으로 내부 유지 관리가 필요하지 않습니다. 접점 마모가 한계(<3mm)를 초과하면 교체하십시오.
단열성과 기밀성을 정기적으로 점검하십시오. 제조업체의 테스트 주기를 따르십시오.
Q: 12kV 전력 시스템과 호환됩니까?
A: 예, 완벽하게 호환됩니다. 정격 전압은 11kV이며 12kV 배전 시스템과 일치하도록 설계되어 대부분의 중전압 시나리오의 실제 애플리케이션 요구 사항을 충족합니다.
Q: 어떤 접점 재료가 사용되며, 그 장점은 무엇입니까?
A: 낮은 마모, 강한 아크 저항 및 긴 서비스 수명의 장점을 지닌 CuCr50 합금 접점을 채택하여 25kA 단락 전류에서도 안정적인 차단 성능을 보장합니다.
