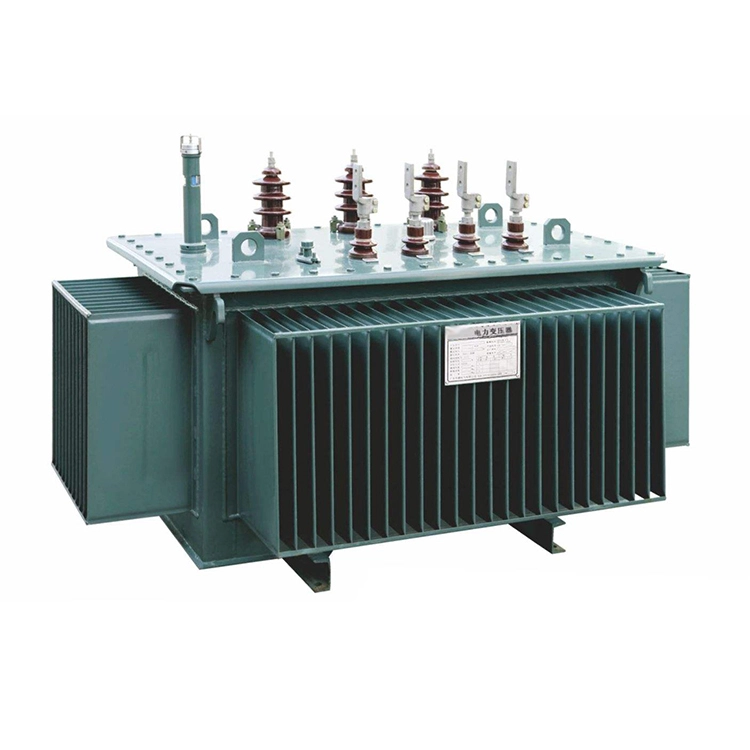

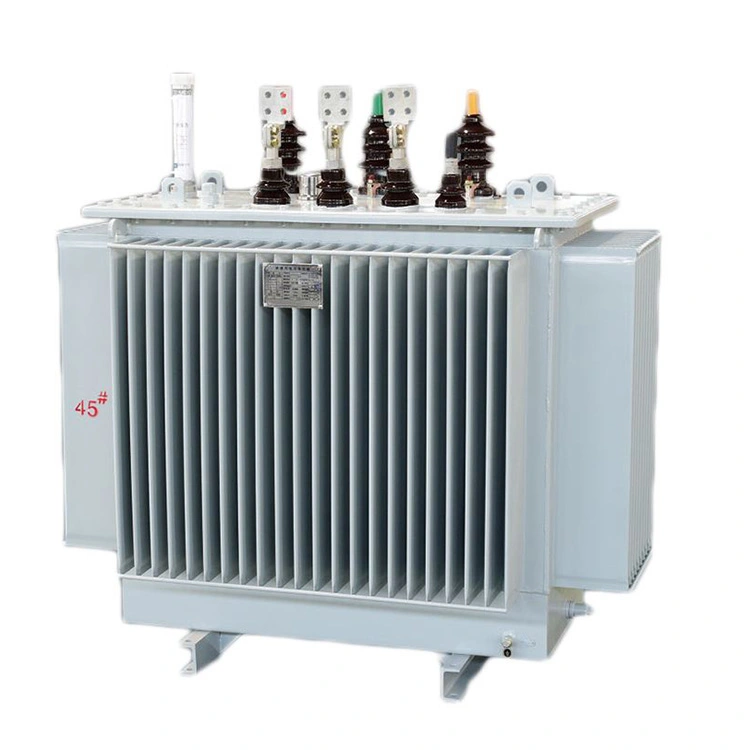

400v ~ 11kv 스텝 업 폴 변압기 500kva

400v~11kv 승압 변압기 500kva의 케이싱은 고품질 냉간 압연 강철 또는 스테인레스 스틸로 제작됩니다. 주요 부품은 첨단 장비로 자동 용접된 후 레이저 기술로 검사되어 견고한 용접을 보장하고 오일 누출 위험을 제거합니다. 엄격한 용융 아연 도금 처리를 거친 후 코팅은 강한 내식성을 가지며 바람과 비의 침식, 염분 안개 및 산업 오염으로부터 효과적으로 보호할 수 있습니다. 완전히 밀봉된 설계는 500kva 400v~11kv 승압 변압기 코어를 외부 공기로부터 완전히 격리합니다. 이는 유지보수가 필요 없는 작동을 가능하게 할 뿐만 아니라 단열재의 노화를 크게 지연시킵니다.

500kva 400v ~ 11kv 승압 극 변압기의 코일은 구리 호일을 사용하여 저전압 권선을 감고 고정밀 적층 철심 구조를 사용하여 매우 견고하게 설계되었으며, 단락 중에 생성되는 막대한 반경 방향 및 축방향 전기 역학적 힘을 효과적으로 저항할 수 있으므로 코일이 변형되거나 손상되지 않도록 보장합니다. 이 500kva 400v~11kv 승압 극 변압기는 IEEE와 같은 국제 표준에 따라 엄격한 단락 테스트를 거칩니다. 우리는 극한 상황에서 우리 제품의 작동 능력을 입증하기 위해 해당 테스트 보고서를 제공할 수 있습니다.

기술적인 매개변수:

Q: 그리드 연결 또는 장거리 전송을 위해 400V 저전압 전원 공급 장치를 11kV로 승압할 때 400v~11kv 승압 극 변압기 500kva가 선택됩니다. 전압 조정 범위, 연결 그룹, 임피던스 전압, 절연 수준 등 어떤 기술적 요소를 고려해야 합니까?

A:400v~11kv 승압 극 변압기 500kva의 주요 기술 요소는 다음과 같습니다. 전압 조정에 권장되는 범위는 저전압 측의 전압 변동을 보상하기 위해 고전압 측에서 ±2×2.5%의 무부하 전압 조정입니다. 연결 그룹은 델타 권선을 사용하여 고조파를 억제하고 스타 권선을 사용하여 중성점 접지를 제공하는 Dyn11로 선택해야 합니다. 임피던스 전압 표준은 4%로 전압 강하와 고장 전류의 균형을 맞출 수 있습니다. 절연등급 측면에서 고전압측은 정상주파수의 경우 35kV, 뇌임펄스의 경우 75kV를 충족해야 합니다. 오염된 환경과 낙뢰 환경에서 안전한 작동을 보장하려면 실외 연면 거리가 275mm 이상이어야 합니다.

주상 변압기의 주요 부품

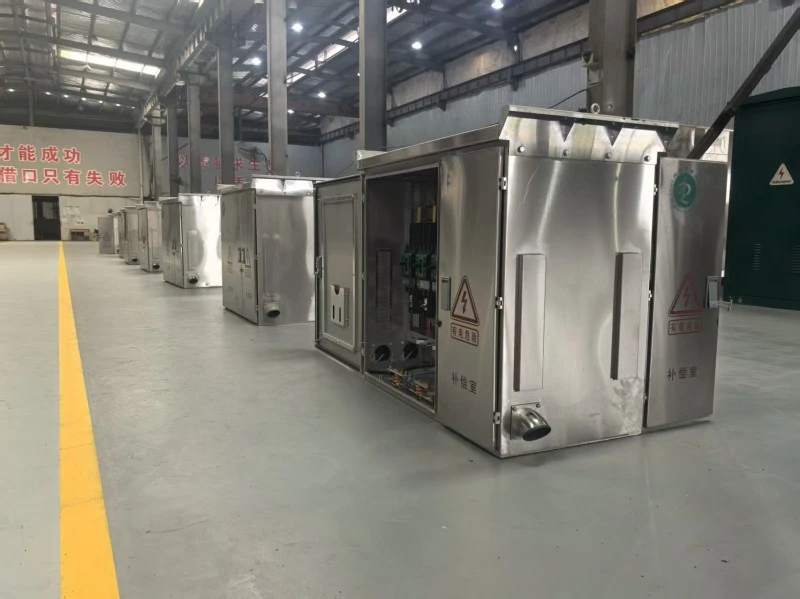

전면부착형 LV DB

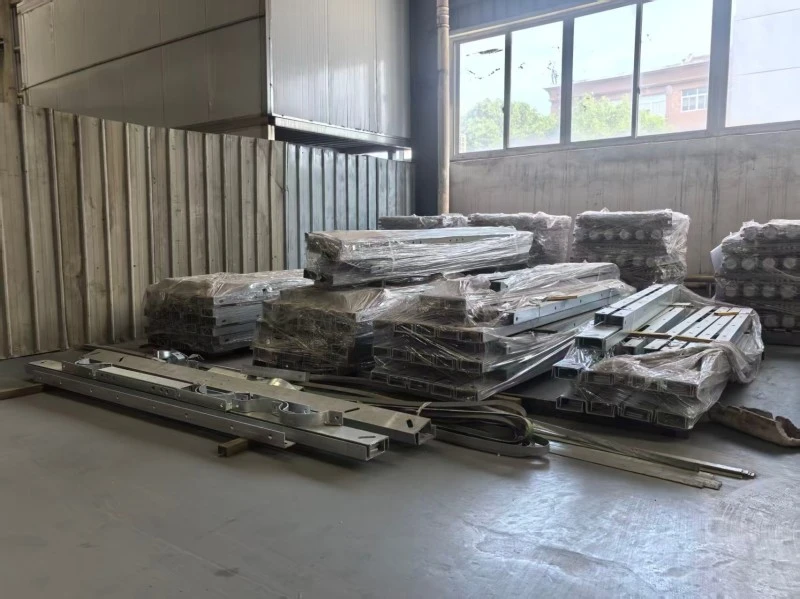

폴 라인 하드웨어

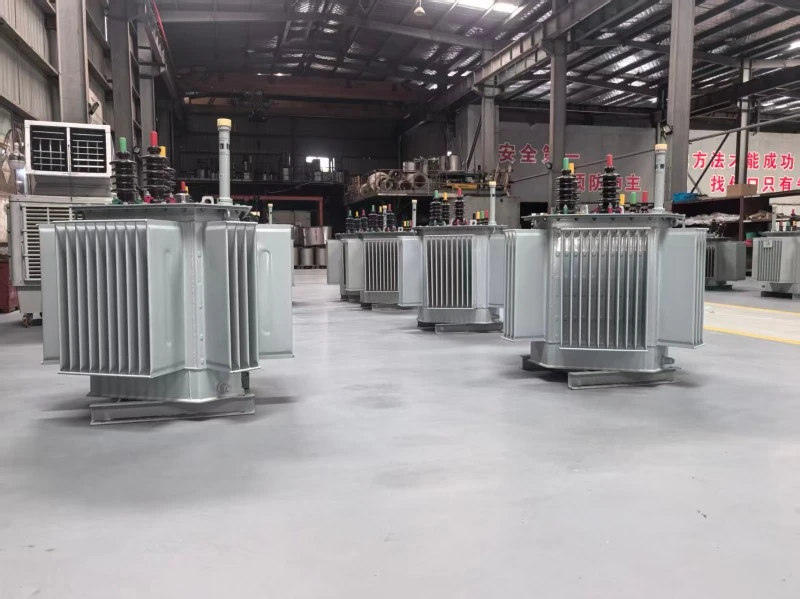

극 장착 변압기

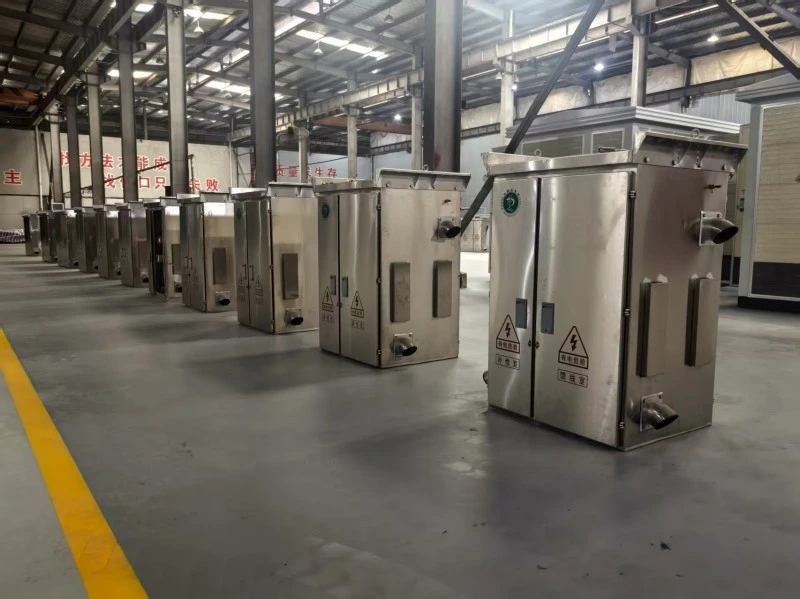

측면부착형 LV DB

장비 생산

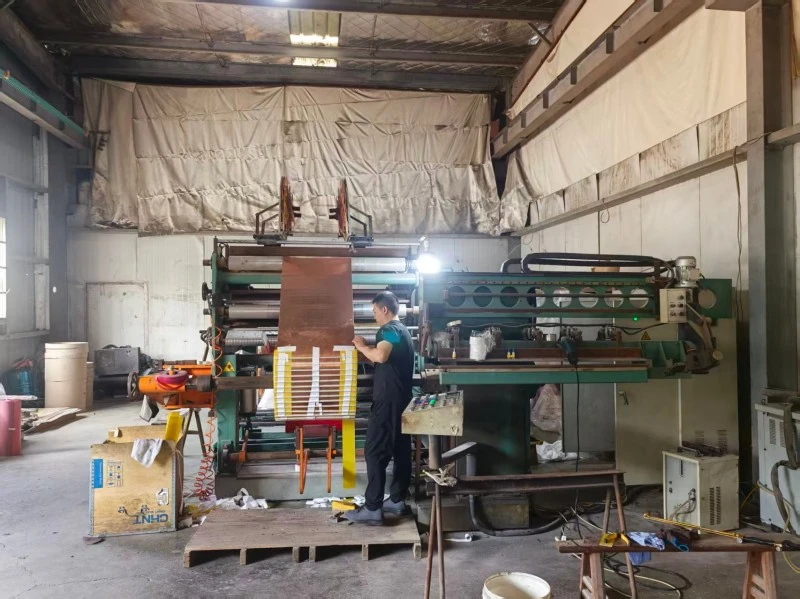

포일 와인딩 머신

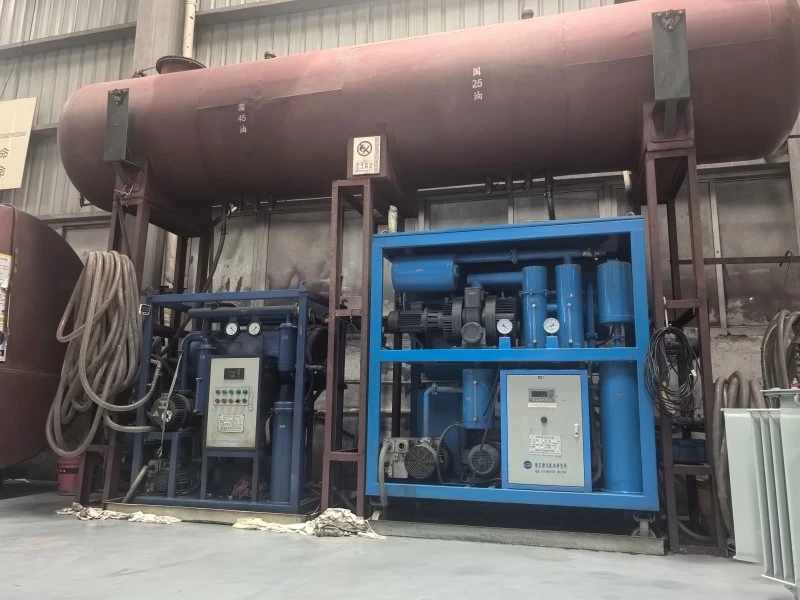

오일 충전 장치

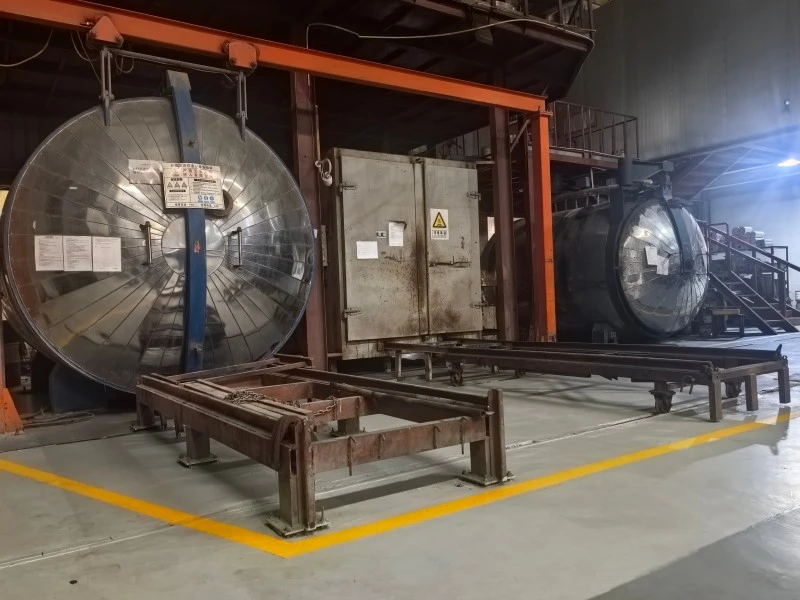

변압기 오븐 및 주조 장치

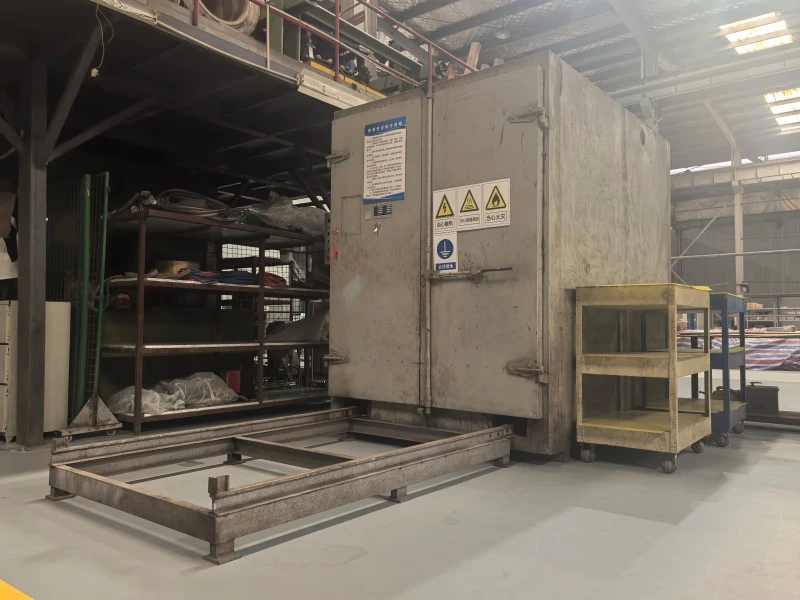

변압기 오븐

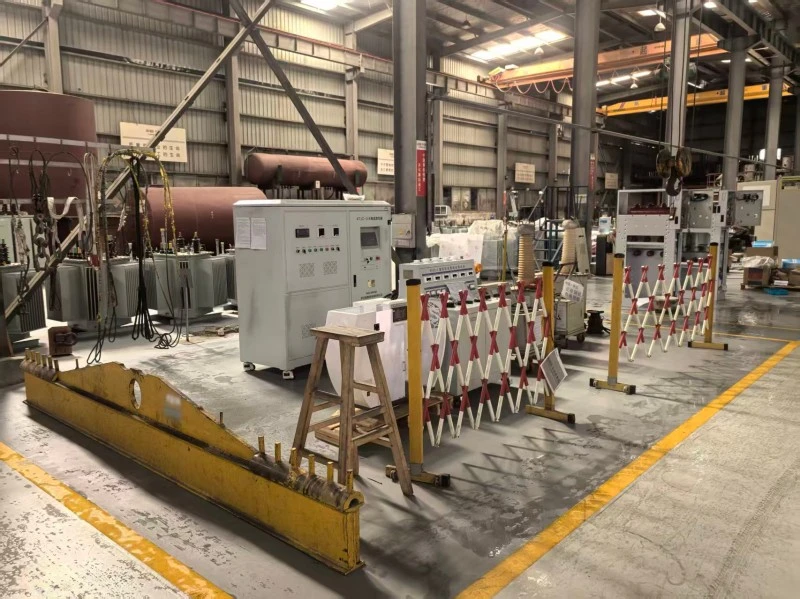

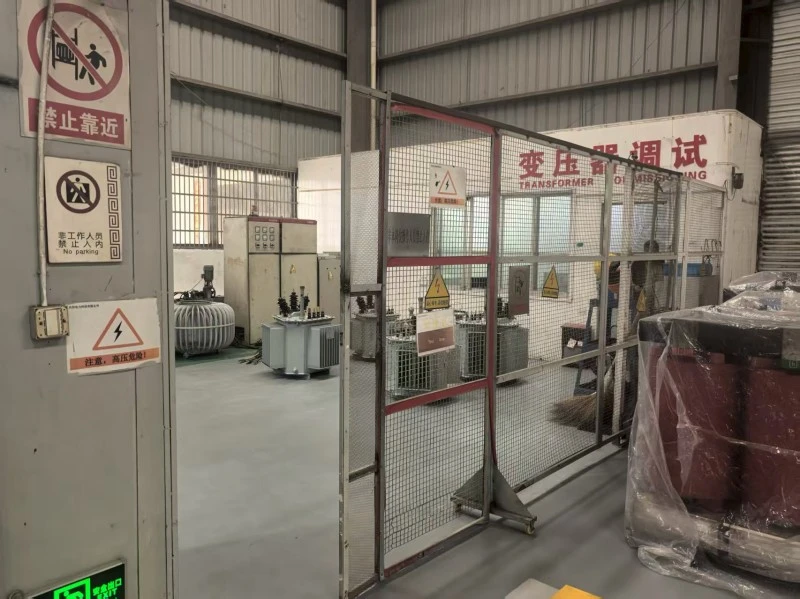

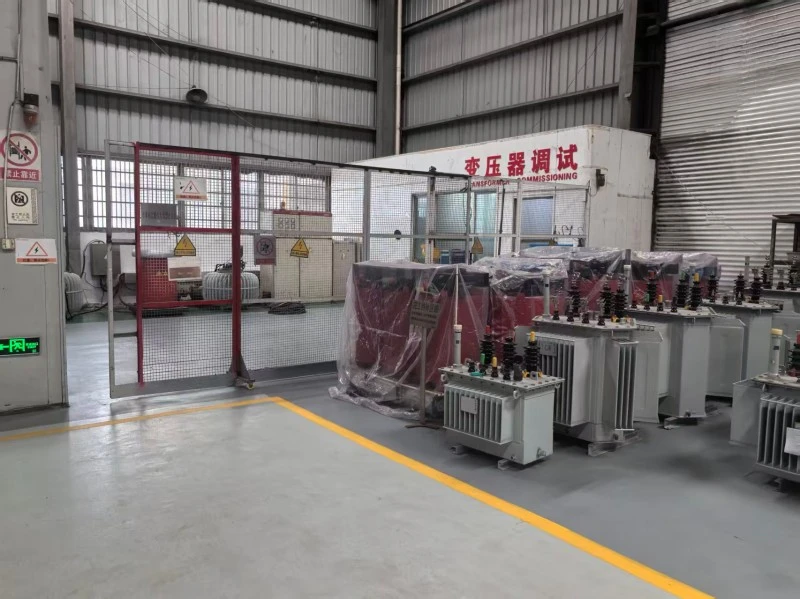

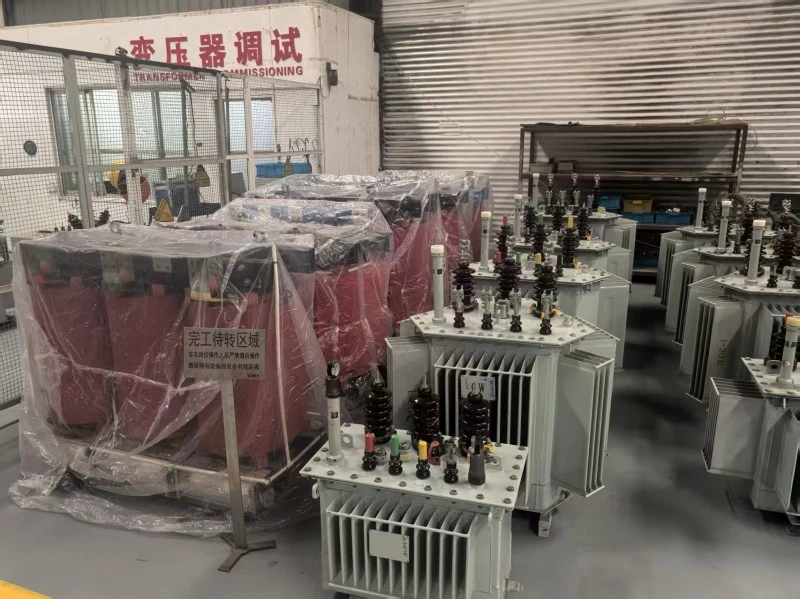

선별진료소

처리 중인 변압기

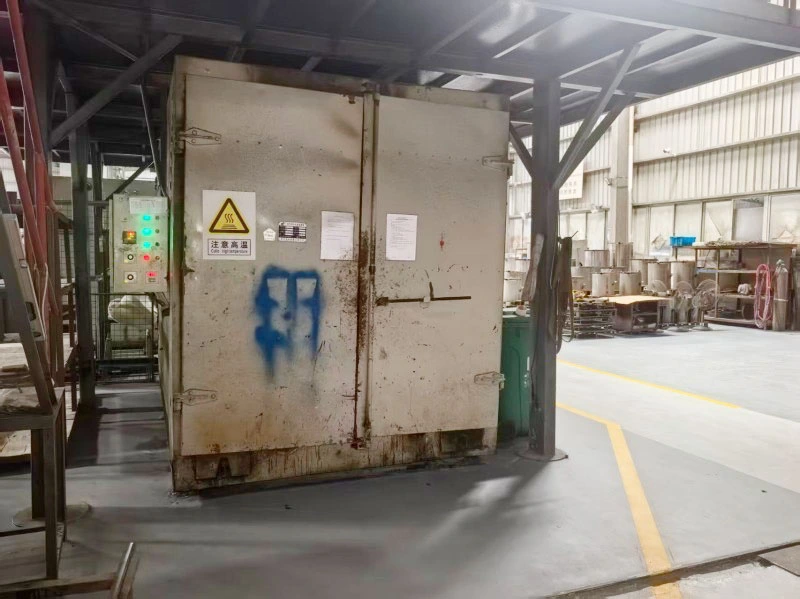

건조 중인 변압기

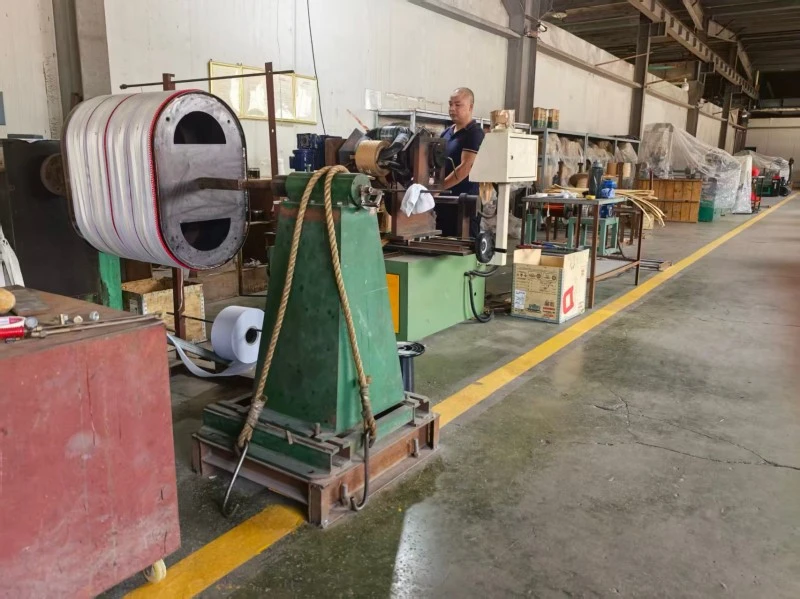

권선 2의 변압기

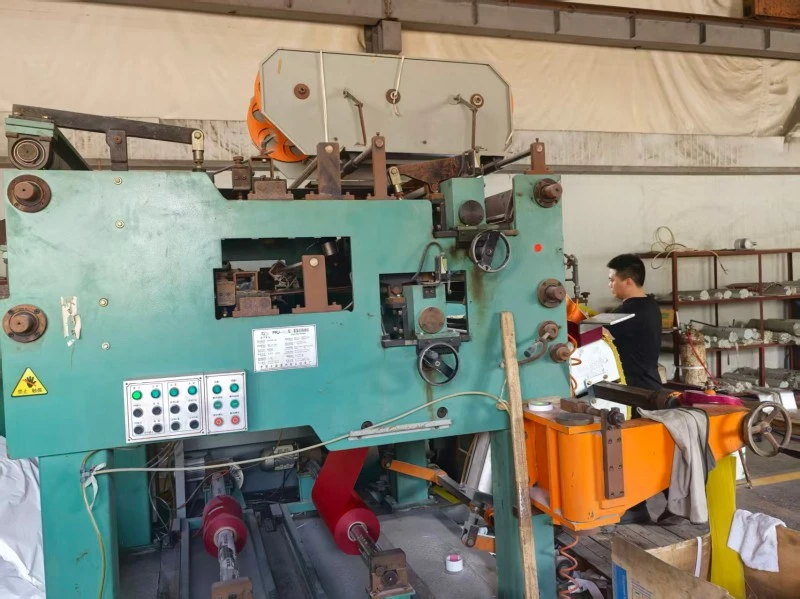

권선의 변압기

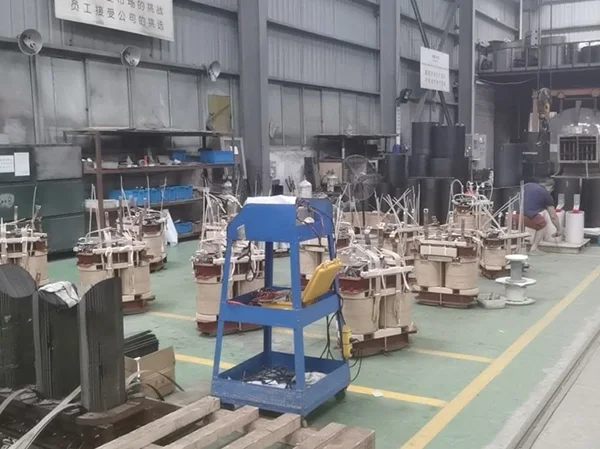

트랜스포머 조립중
