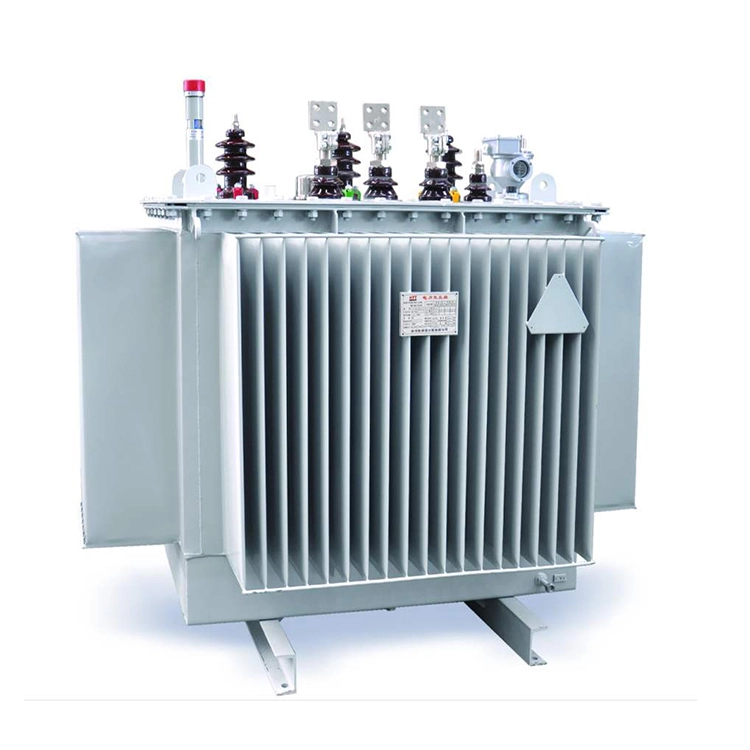

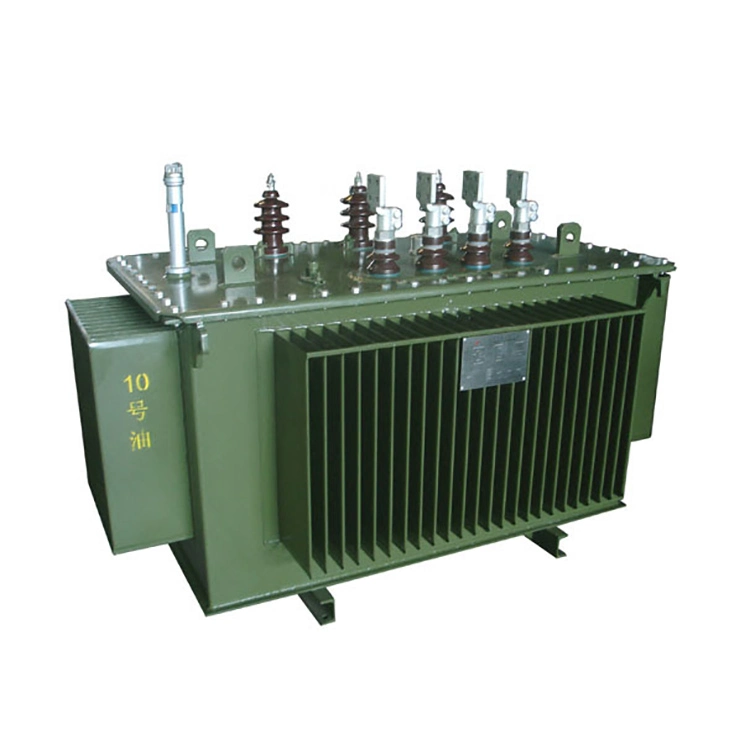

100 Kva 분포 13.8 Kv 주상 변압기

이 100kva 배전 13.8kv 주상 변압기의 정격 용량은 100kVA입니다. 1차측 전압은 13800V(델타 연결)이고 2차측 전압은 120/240V, 240/480V 또는 기타 맞춤 전압이 될 수 있습니다. 이 변압기는 3상 전력망 시스템에 연결되어 배전 시스템에 저전압 전력을 공급할 수 있습니다.

고전압 도자기 부싱을 사용하는 100kva 배전 13.8kv 주상 변압기의 1차측에는 이중 부싱이 있고 2차측에는 3개의 부싱이 있습니다. 가공 배전 변압기는 하나의 코일과 두 개의 철심 링으로 구성된 구리 권선과 방향성 실리콘 강철 코어를 사용합니다. 1차측과 2차측의 주석 도금 단자는 구리 또는 알루미늄 도체에 연결할 수 있습니다.

전문 배전 변압기인 100Kva 배전 13.8Kv 극 변압기는 에너지 절약 코일 코어 설계를 채택하여 작동 안정성을 보장할 뿐만 아니라 에너지 소비를 효과적으로 줄입니다. 첨단 기술로 제작된 이 극형 배전 변압기는 장기적인 신뢰성과 긴 서비스 수명을 보장합니다.

각 장치는 엄격한 종합 승인 테스트를 거쳤으며, 당사는 10년 넘게 고장률 제로 기록을 유지해 왔습니다. 한편, 100kva 배전 13.8kv 극 변압기는 IEC, ANSI 및 기타 주요 국제 표준을 준수하여 글로벌 전력망 시스템과의 호환성을 보장합니다.

기술적인 매개변수:

Q: 100kva 배전 13.8kv 주상 변압기의 경우 모델을 선택하고 설치를 수행할 때 시골 또는 원격 지역 전력망의 신뢰성 요구 사항을 충족하려면 퓨즈, 피뢰기 및 접지 보호의 특정 구성을 어떻게 결정해야 합니까?

에이:

1. 퓨즈는 100kva 배전 13.8kv 극 변압기 고전압 측(약 7.25A) 정격 전류의 2~2.5배를 기준으로 선택됩니다. 결로 작업 중 여자 서지 전류(일반적으로 정격 전류의 8~12배, 0.1초 이내 지속)를 확실하게 방지하기 위해 15~20A 드롭아웃 퓨즈를 사용하는 동시에 변압기 내부 단락이나 과부하가 발생하는 경우 변압기가 빠르게 녹아 절연될 수 있도록 하는 것이 좋습니다.

2. 피뢰기는 정격 전압이 15kV 또는 18kV인 갭리스 산화아연(MOV) 유형으로 선택되며 퓨즈와 100kva 배전 13.8kv 전주 변압기 부싱 사이의 고전압 측에 설치됩니다.

3. 접지 단자는 변압기 케이스의 접지 단자에 직접 연결되어 낙뢰 또는 작동 과전압을 흡수하고 잔류 전압을 제한합니다. 접지 보호를 위해서는 100kva 배전 13.8kv 극 변압기의 중성점을 직접 접지해야 하며(TN C 또는 TN S와 같은 시스템 접지 유형에 따라 다름) 케이싱과 피뢰기의 접지 단자는 단일 접지 전극을 공유합니다. 전원 주파수 접지 저항은 시골 전력망에서는 10Ω, 도시 및 고신뢰성 지역에서는 4Ω을 초과해서는 안 됩니다. 이를 통해 고장 전류를 안전하게 방전하고 인력과 장비를 보호할 수 있습니다.

이 세 가지 요소의 조화로운 구성은 전주 장착 변압기의 과전류, 과전압 및 접지 오류 보호 요구 사항을 충족할 수 있습니다.

주상 변압기의 주요 부품

전면부착형 LV DB

폴 라인 하드웨어

극 장착 변압기

측면부착형 LV DB

장비 생산

포일 와인딩 머신

오일 충전 장치

변압기 오븐 및 주조 장치

변압기 오븐

선별진료소

처리 중인 변압기

건조 중인 변압기

권선 2의 변압기

권선의 변압기

트랜스포머 조립중
