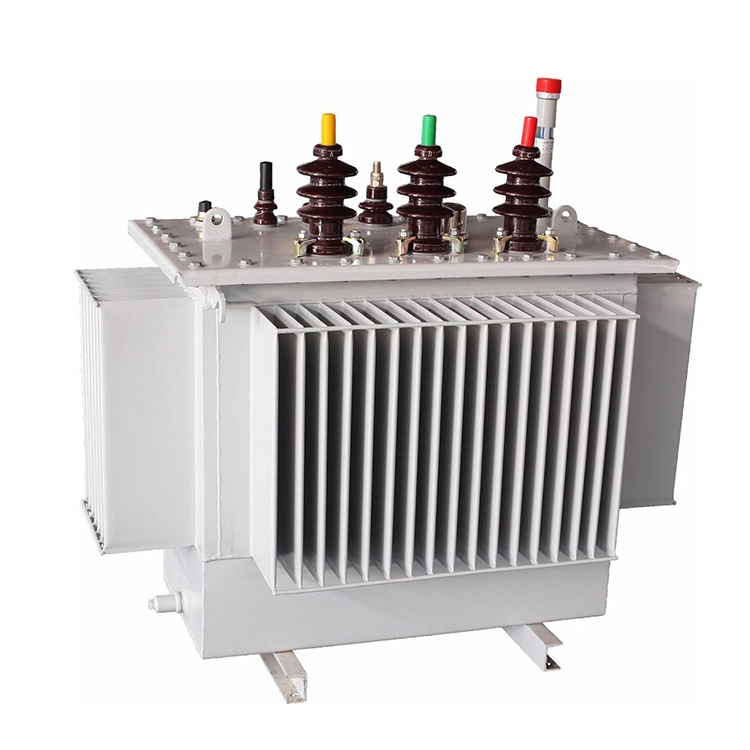

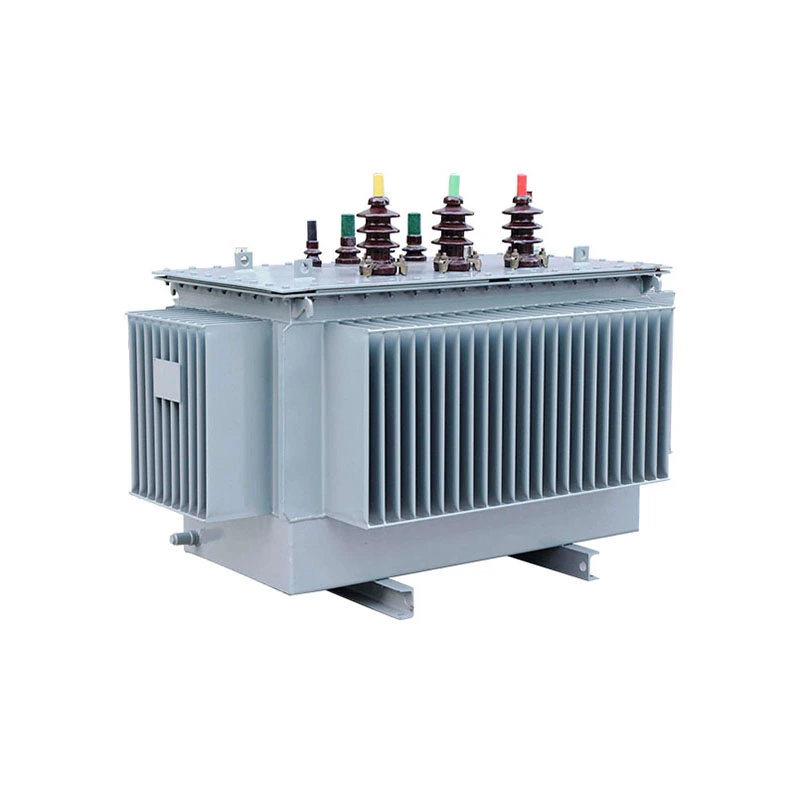

극 장착형 배전 변압기 200kva

이 극 장착 배전 변압기 200kva는 주로 3상 설계를 채택합니다. 기존 정격 전압 조합에는 10/0.4kV, 11/0.4kV, 11/0.433kV, 22/0.433kV, 33/0.4kV 등이 포함되며 다양한 지역 전력망에 적합한 다양한 옵션을 포괄합니다. 장비에는 전압 조정 범위가 ±5% 또는 ±2×2.5%인 무여자 전압 조정 기능이 기본적으로 장착되어 있습니다. 연결 그룹은 Dyn11 또는 Yyn0으로 선택할 수 있습니다.

50Hz 조건에서 10kV 고전압 측의 정격 전류는 약 11.55A이고, 11kV 고전압 측의 정격 전류는 약 10.50A이며, 0.4kV 저전압 측의 정격 전류는 약 288.68A입니다. 기존 단락 임피던스는 4%입니다. 동시에 전압, 연결 그룹 등에 대한 사용자 요구 사항에 따라 맞춤 설정할 수 있습니다. 일반 손실, 저손실 및 비정질 합금 시리즈 제품 중에서 에너지 효율을 선택할 수 있습니다.

기술적인 매개변수:

장점:

주상형 배전변압기 200kva와 패드형 배전변압기 사이에 차이가 있나요?

1. 전주 장착형 배전 변압기 200kva는 지상 위 특정 높이의 전신주에 고정되어 있습니다. 귀중한 토지 자원을 점유하지 않으며 지상 공간에 거의 영향을 미치지 않습니다. 패드 장착 변압기는 특정 면적이 필요한 콘크리트 바닥에 배치됩니다.

2. 공중에 매달려 있기 때문에 사람이나 동물의 접촉이 적어 비교적 안전합니다. 하지만 그렇다고 지나갈 때 지나치게 긴장할 필요는 없습니다. 정상적인 거리를 유지하는 것만으로도 충분합니다. 패드 장착 변압기는 상대적으로 숨겨진 방식으로 설치됩니다.

3. 각 단일 변압기의 전원 공급 범위는 일반적으로 5kVA ~ 167kVA로 제한되어 있습니다. 주로 단일 회선에서 소수의 사용자에게 전원을 공급하는 데 사용됩니다. 그러나 패드 장착형 변압기는 75kVA ~ 3000kVA 범위로 비교적 큰 용량을 갖습니다.

4. 천정설치방식은 지하에 매설된 장비에 비해 자재비가 저렴하고 시공난이도가 낮습니다. 매우 경제적이고 실용적인 전원 공급 장치 솔루션입니다.

5. 전주 장착 배전 변압기 200kva는 일반적으로 절연 및 열 방출을 위해 냉각 오일로 채워진 원통형 오일 탱크입니다. 상단이 고전압 연결 단자이고, 하단이 저전압 연결 단자입니다. 디자인은 매우 컴팩트합니다. 안전을 보장하기 위해 피뢰기와 퓨즈를 통합하여 낙뢰 및 단락을 방지하는 경우가 많습니다.

주상 변압기의 주요 부품

전면부착형 LV DB

폴 라인 하드웨어

극 장착 변압기

측면부착형 LV DB

장비 생산

포일 와인딩 머신

오일 충전 장치

변압기 오븐 및 주조 장치

변압기 오븐

선별진료소

처리 중인 변압기

건조 중인 변압기

권선 2의 변압기

권선의 변압기

트랜스포머 조립중
