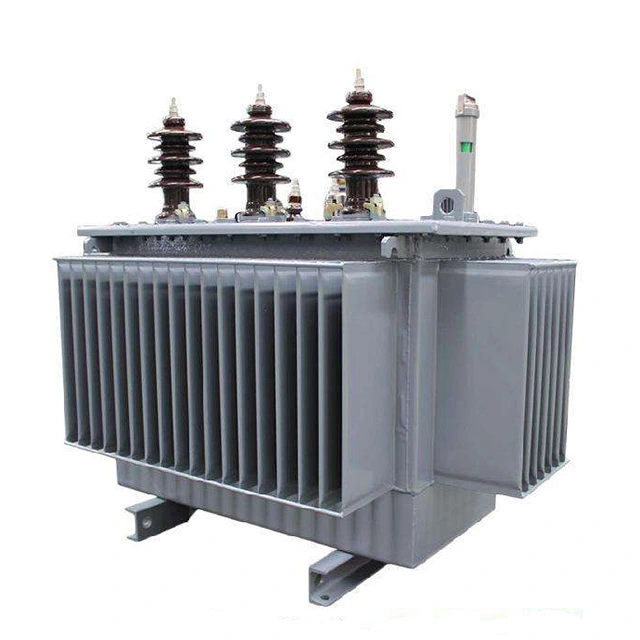

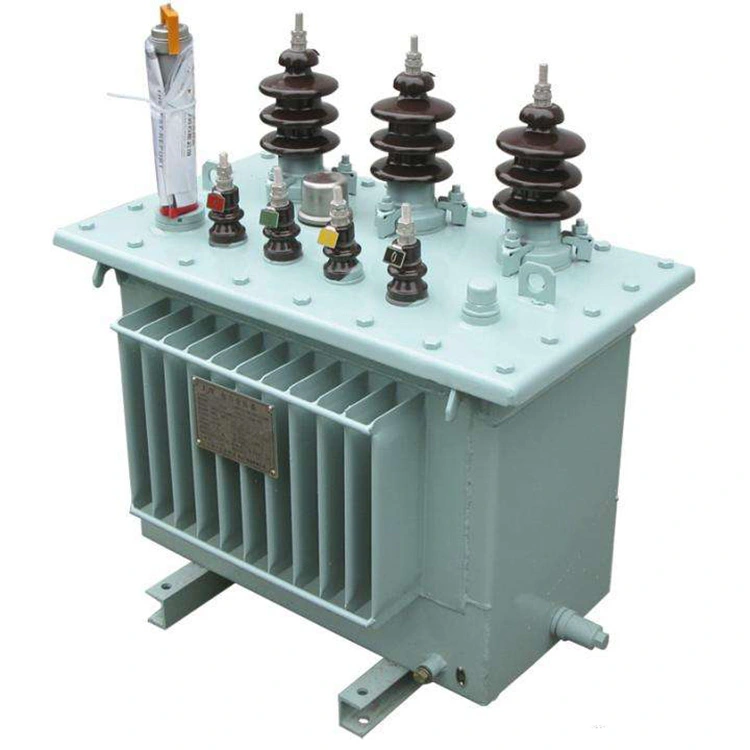

50 Kva 극 산 전기 변압기

50kva 극 장착형 변압기는 저전압 배전 시스템에 없어서는 안 될 장치입니다. 주요 기능에는 전압 변환, 전기 절연 및 시스템 보호가 포함됩니다. 이는 산업 시설, 상업용 건물, 주거용 프로젝트 및 인프라 건설에 널리 사용됩니다.

50kva 극 장착 전기 변압기는 고품질 실리콘 강철 코어와 고전도성 구리 또는 알루미늄 권선으로 제조됩니다. 컴팩트한 구조, 저손실, 저소음, 안정적인 작동을 갖추고 있으며, 다양한 작동 조건에서도 안정적으로 작동하도록 설계되었습니다.

50kva 극 장착형 전기 변압기의 모든 권선은 우수한 절연 성능과 구조적 안정성을 보장하기 위해 고품질 재료로 제조됩니다. 저전압 권선은 도체 주위에 케이블 종이로 덮여 있고, 고전압 권선은 폴리우레탄 에나멜 원형 구리선을 사용합니다. 층간 접착제 종이 결합은 코일을 단일 장치로 단단히 연결하여 탁월한 절연 성능을 제공합니다. 이 전문적인 권선 구조는 장기간 작동 및 장거리 운송 중에 코일이 변형되거나 손상되는 것을 효과적으로 방지하여 50kva 폴 마운트 변압기의 전체 구조의 안정성과 신뢰성을 보장합니다.

기술적인 매개변수:

Q: 10kV/0.4kV 50kva 전주 장착 변압기에서 Yyn0 연결 그룹에 비해 Dyn11 연결 그룹은 2차측 단상 단락 사고 전류 수준 및 강자성 공진 억제 능력 측면에서 어떤 구체적인 이점이 있습니까?

A: Dyn11 연결의 제로 시퀀스 임피던스는 Yyn0보다 훨씬 낮습니다. 이는 단상 접지 오류 전류를 크게 증가시켜 보호 장치에 의한 신속하고 안정적인 오류 감지 및 제거를 촉진하고 감전 및 장비 손상의 위험을 줄입니다.

동시에 50kva 극 장착 변압기의 1차측 델타 권선은 영 시퀀스 전류에 대한 폐쇄 경로를 제공하여 중성점 드리프트를 효과적으로 억제하고 심각한 3상 전압 비대칭을 방지합니다. 시스템에서 강자성 공진이 발생할 때 이 경로는 감쇠 효과를 제공하여 전압에 대한 공진의 진폭과 지속 시간을 크게 줄일 수 있습니다. 또한 Dyn11은 업스트림 전력망에 3차 고조파 전류가 주입되는 것을 차단하여 고조파 증폭 및 커패시터 뱅크 과부하를 방지하고 10kV/0.4kV 50kva 극 장착 변압기의 추가 온도 상승과 절연체의 노화 속도를 줄일 수 있습니다.

따라서 50kva 극 장착 전기 변압기가 다량의 단상 부하, 비선형 부하 또는 공진이 발생하기 쉬운 긴 시골 전력선이 있는 지역에 서비스를 제공하는 시나리오의 경우 Dyn11은 안전, 전력 품질 및 장비 수명 측면에서 상당한 이점을 제공합니다.

주상 변압기의 주요 부품

전면부착형 LV DB

폴 라인 하드웨어

극 장착 변압기

측면부착형 LV DB

장비 생산

포일 와인딩 머신

오일 충전 장치

변압기 오븐 및 주조 장치

변압기 오븐

선별진료소

처리 중인 변압기

건조 중인 변압기

권선 2의 변압기

권선의 변압기

트랜스포머 조립중
