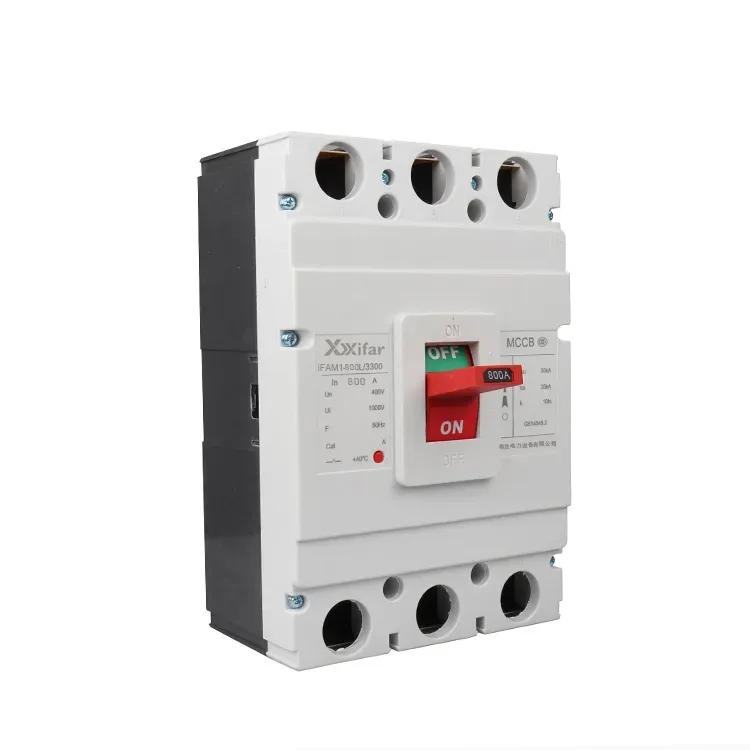

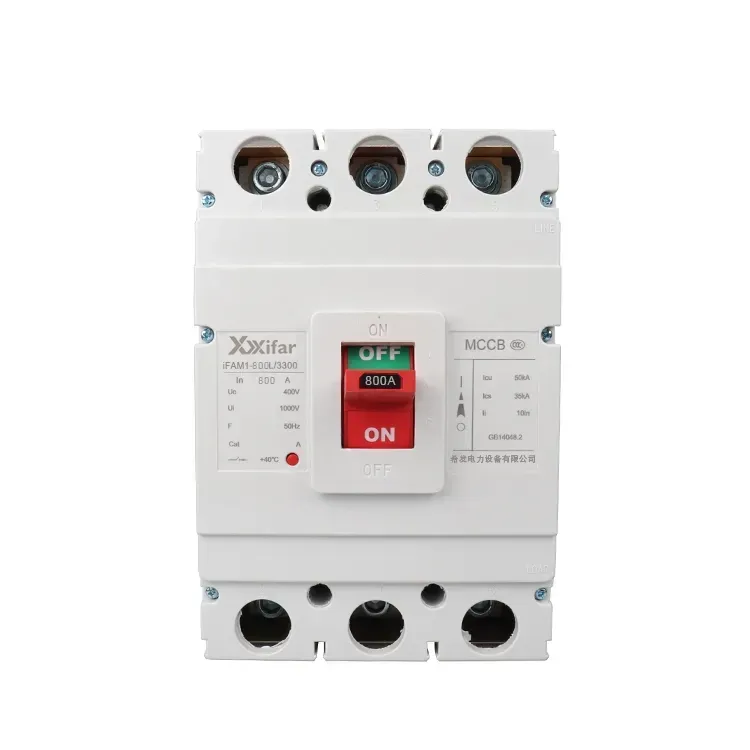

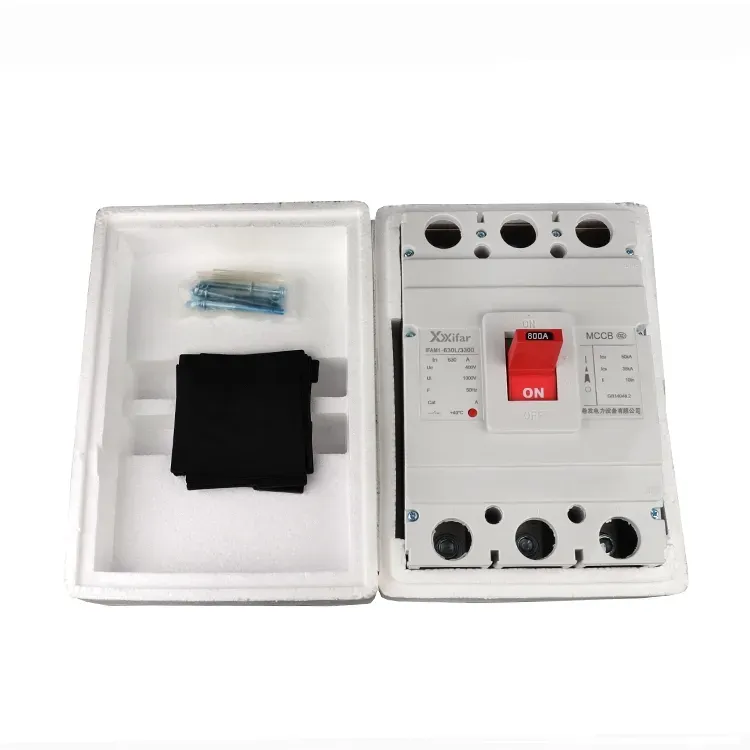

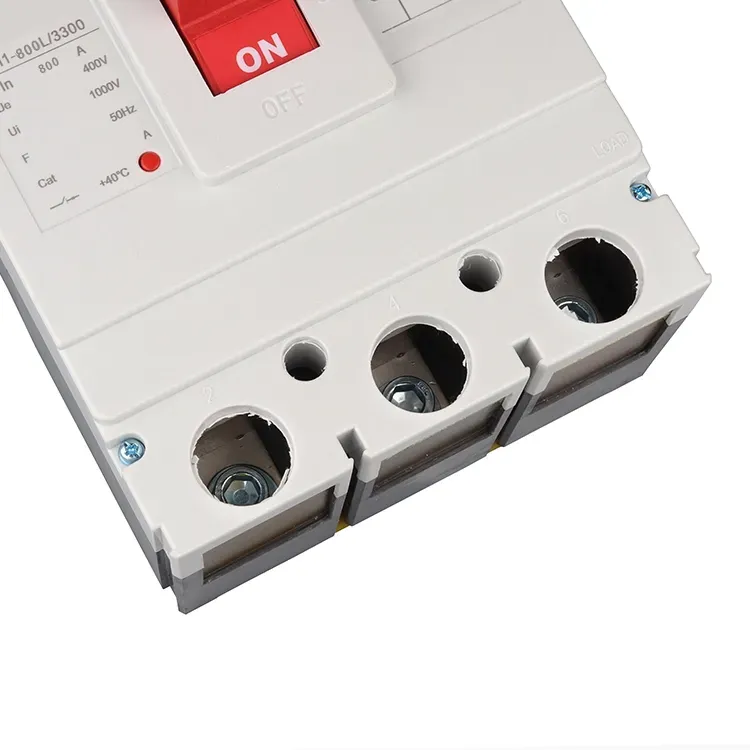

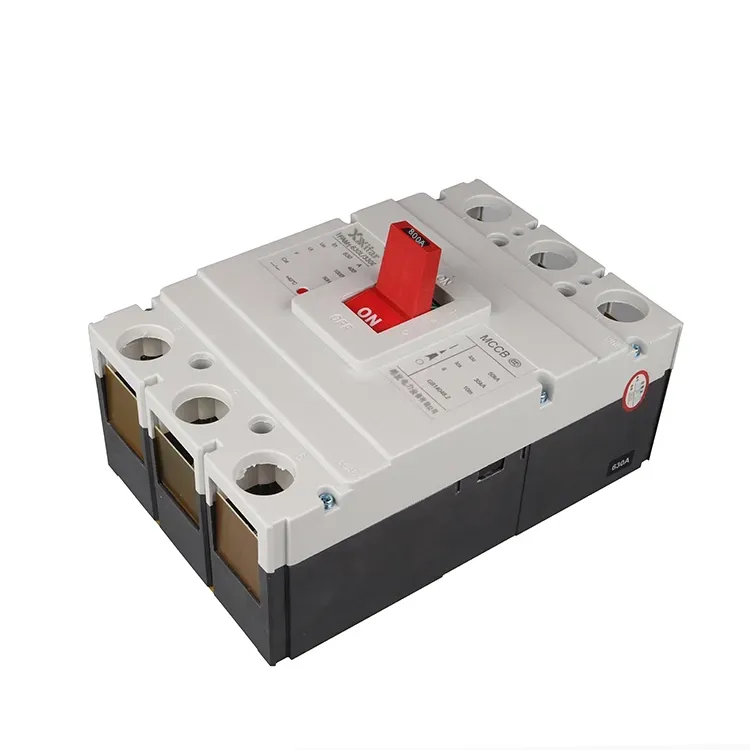

400v 800a 성형 절연 케이스 회로 차단기

400v 800a 성형 절연 케이스 회로 차단기 MCCB는 공기 절연이 포함된 성형 절연 하우징이 특징인 저전압 회로 차단기 유형입니다. 정격 범위 내에서 정상 전류뿐만 아니라 고장 전류를 차단하거나 격리하기 위해 배전 시스템에서 널리 사용되며, 이는 전선 및 장비의 안전을 보장합니다. 400v 800a 성형 절연 케이스 회로 차단기 MCCB의 내부 구조에는 일반적으로 이동 및 고정 접점, 작동 메커니즘, 열 및 자기 릴리스와 같은 트립 장치가 포함됩니다. 이러한 구성 요소를 사용하면 400v 800a 성형 절연 케이스 회로 차단기가 장시간 지연과 순간 보호를 모두 제공할 수 있습니다. 400v 800a 성형 절연 케이스 회로 차단기의 일반 트립 유형에는 자기 전용, 열 자기식 및 전자식 릴리스가 포함됩니다.

성형 절연 케이스 회로 차단기의 정의

400v 800a 성형 절연 케이스 회로 차단기 MCCB는 용량 및 용도 측면에서 MCB라고도 하는 소형 회로 차단기와 ACB라고 하는 공기 회로 차단기 사이에 위치합니다. 400v 성형 절연 케이스 회로 차단기는 일반적으로 10A~1600A의 전류 범위를 포괄합니다. 열 자기식 또는 전자식 트립 장치를 몰딩 케이스에 넣어 저전압 배전 전력 시스템의 다양한 수준에서 보호 및 제어하는 ​​데 적합합니다.

성형절연케이스 차단기 기능 및 특성

열동 자기 트립 장치는 과부하 보호를 위한 바이메탈 요소와 단락 보호를 위한 자기 메커니즘을 결합합니다. 반면에 전자 트립 장치를 사용하면 일반적으로 10~20% 허용 범위 내에서 보호 설정을 보다 정밀하게 조정할 수 있습니다. 이는 400v 800a 성형 절연 케이스 회로 차단기 MCCB가 높은 돌입 전류를 통과해야 하는 모터 회로에 특히 유용하며, 자기 픽업 레벨은 종종 정격 전류의 10배 이상으로 설정됩니다.

성형 절연 케이스 회로 차단기 애플리케이션

400v 800a 성형 절연 케이스 회로 차단기 MCCB는 1차, 2차 또는 3차 배전 시스템의 피더로 사용할 수 있으며 2차 및 3차 레벨의 유입 차단기로도 적합합니다. 일반적으로 36kA ~ 120kA 범위의 최종 단락 차단 용량은 일반적으로 6kA ~ 10kA 사이인 소형 회로 차단기의 용량보다 훨씬 높습니다.

성형 절연 케이스 회로 차단기 선택 고려 사항

MCCB를 선택하는 주요 요소에는 100A 또는 250A와 같은 프레임 크기 및 정격 전류, Ir = 1.2In 또는 5In과 같은 트립 단위 설정, 차단 용량, 장시간 및 단시간 지연 기능과 같은 필요한 트립 곡선 특성이 포함됩니다.

성형 절연 케이스 회로 차단기 기술 비교

열 자기식 400v 800a 성형 절연 케이스 회로 차단기는 구조가 상대적으로 단순하지만 정확도가 낮고 허용 오차는 약 ±20%입니다. Rogowski 코일 감지를 기반으로 하는 전자 트립 장치는 향상된 정확도와 온도 보상을 제공하므로 400v 800a 성형 절연 케이스 회로 차단기가 중요한 회로 또는 선택적 조정이 필요한 응용 분야에 더 적합합니다.

400v 800a 성형 절연 케이스 회로 차단기 매개변수:
