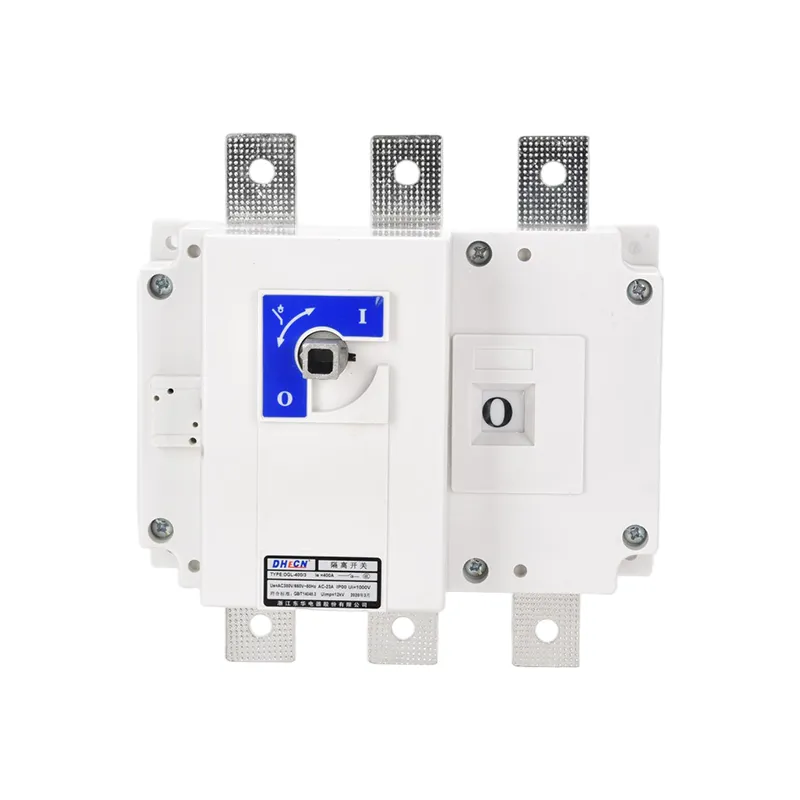

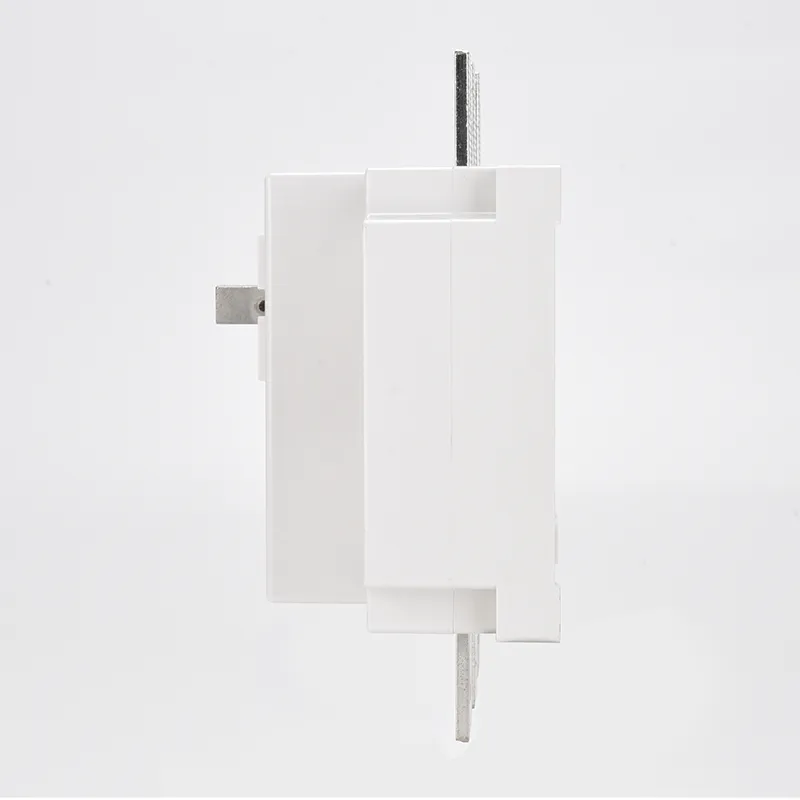

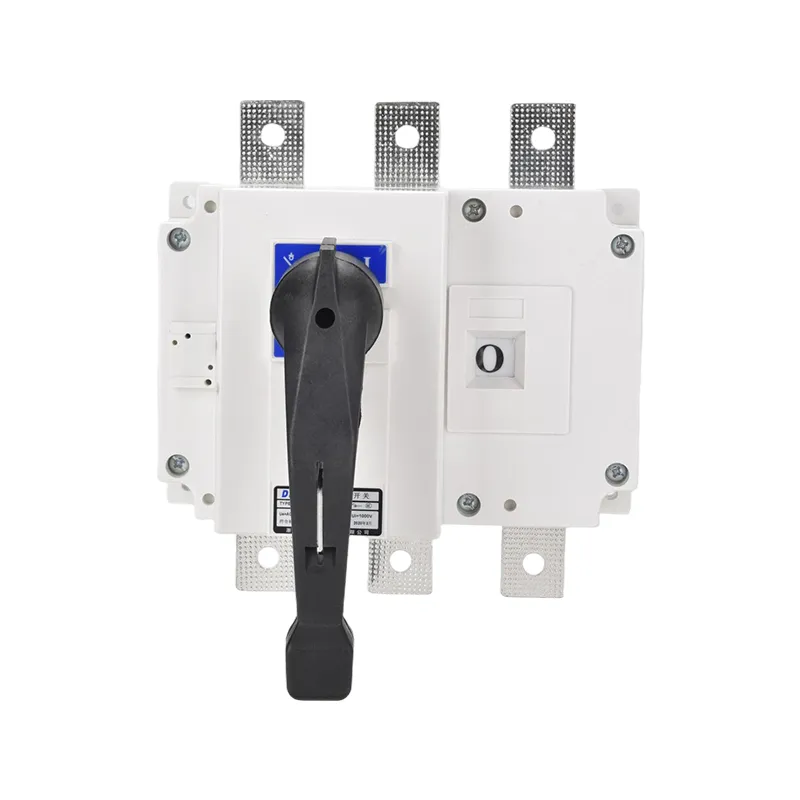

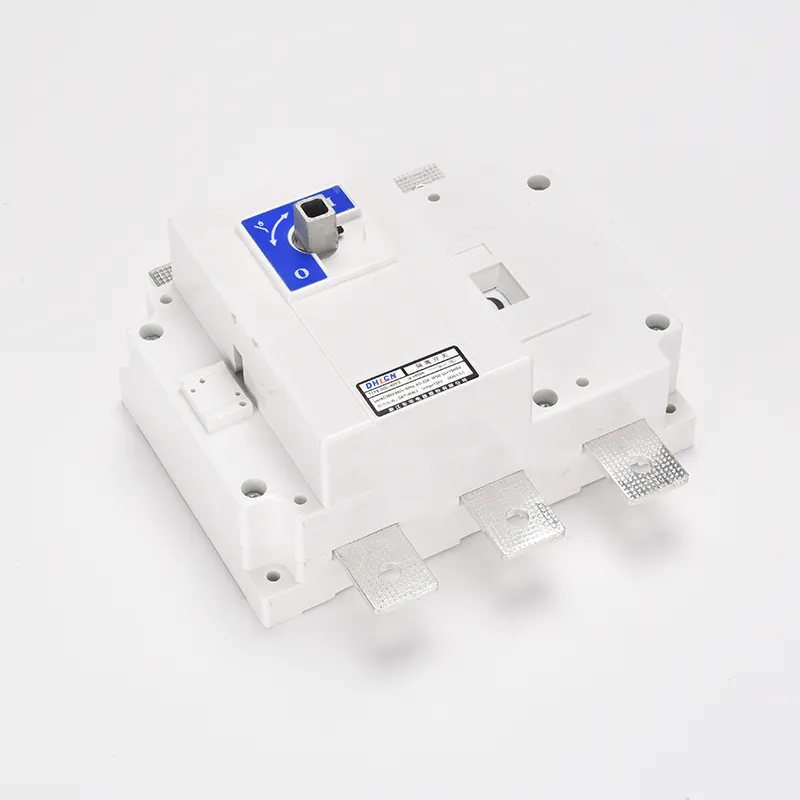

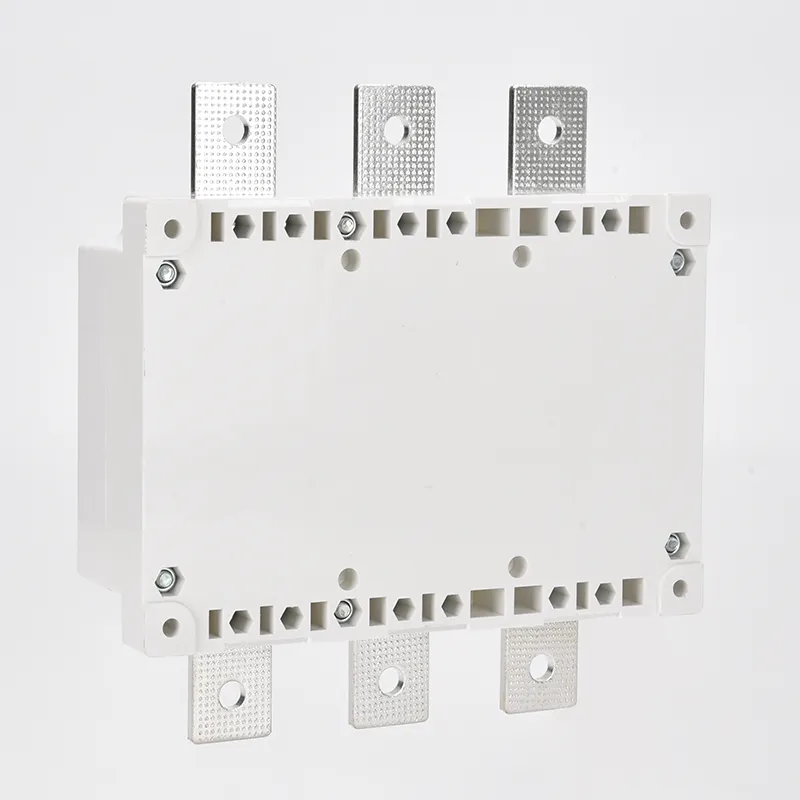

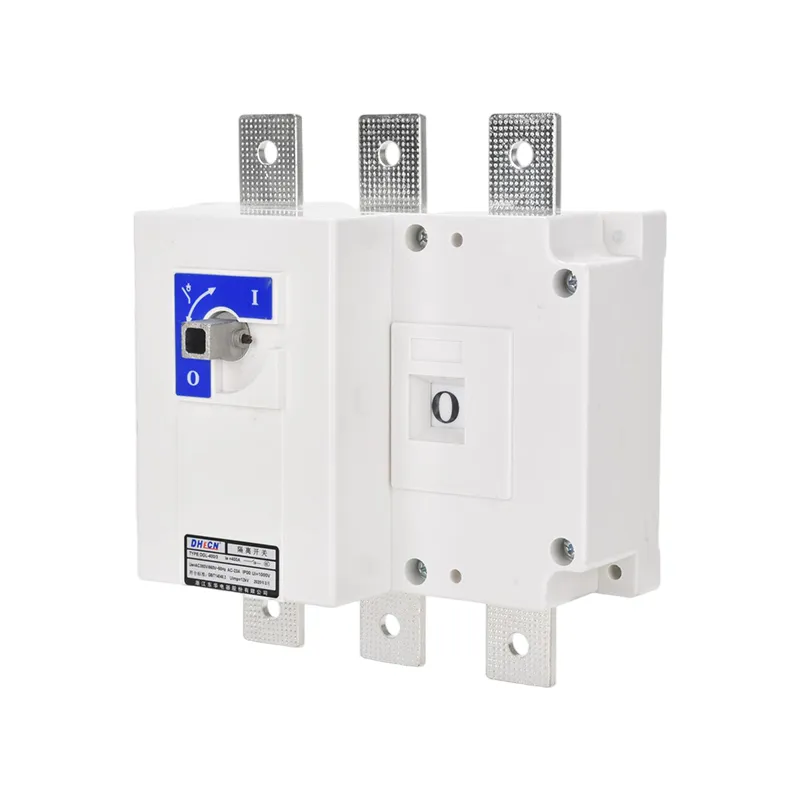

100Amp 3상 절연체 스위치 100a

100A 3상 절연체 스위치(100a)는 3상 AC 시스템용으로 설계된 스위칭 장치이다. 주로 회로 절연과 무부하 조건에서 회로를 만들거나 차단하는 데 사용됩니다.

핵심 기능

1. 회로 절연: 무부하 조건에서 회로를 안전하게 연결하거나 분리하여 안전한 유지 관리를 보장합니다.

2.작동 조정: 회로 차단기와 협력하여 장비의 작동 상태를 변경합니다.

3.무부하 작동: 무부하 라인 또는 무부하 변압기의 서비스 전환을 가능하게 합니다.

4. 가시적 중단점: 명확한 분리점을 제공하여 검사 및 유지보수를 간단하게 만듭니다.

기술적 특징

1. 최적화된 구조: 100A 3상 절연체 스위치 100a는 단일 작동 메커니즘을 채택합니다. 아치형 이동 접점과 고정 접점은 동시에 작동하여 3상 모두의 동시 전환을 보장합니다. 이는 접점 이동 편차를 줄이고 신뢰성을 향상시킵니다.

2. 설치 및 유지 관리 용이성: 100A 3상 절연체 스위치(100a)의 컴팩트한 설계로 설치가 편리하고 유지 관리 비용이 저렴합니다.

제품 매개변수:

1번째(A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
우이(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
절연 내력(V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
유임프(KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
작동 전류 le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
모터 출력(KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw(KA Rms,0.1S/1.0S)	20/10	20/10	12/30	12/30	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
투입 및 차단 용량
액정(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA 피크값)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
기계적 수명(회)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
전기적 수명(회)
Ue=660V 정격 전류 le
COS∮=0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
체중(kg)
3극	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4극	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
작동 토크(Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

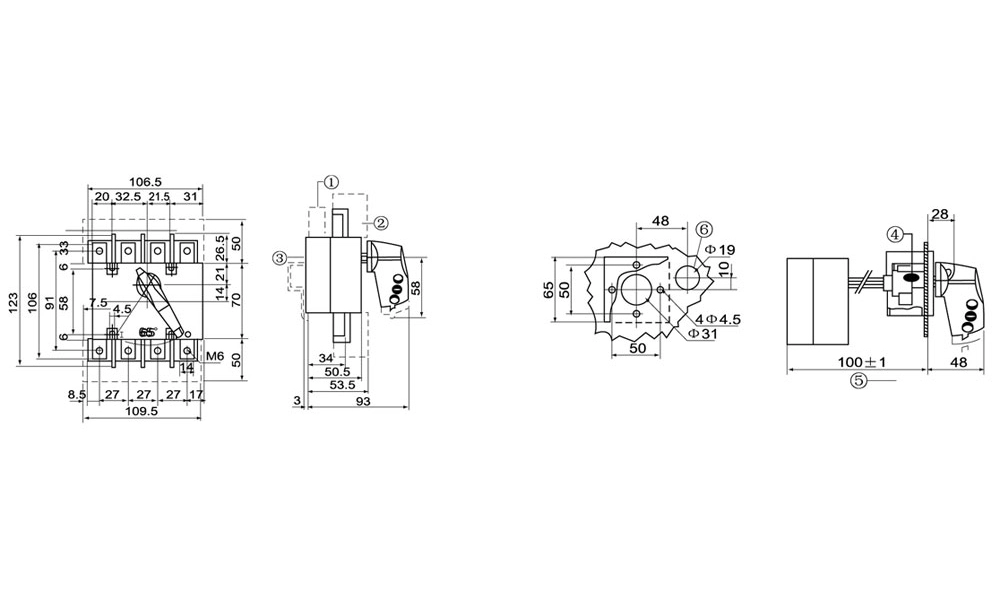

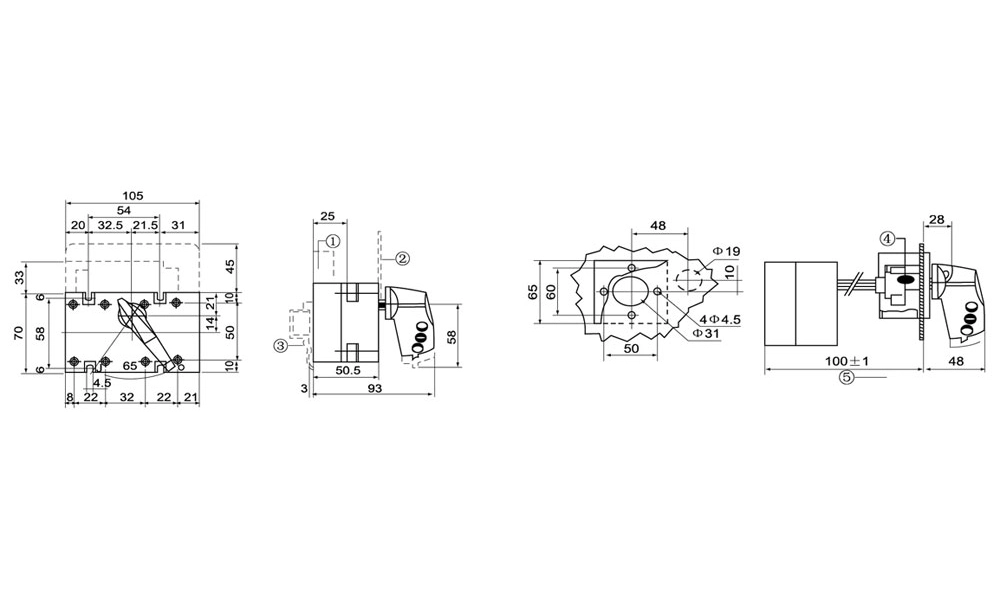

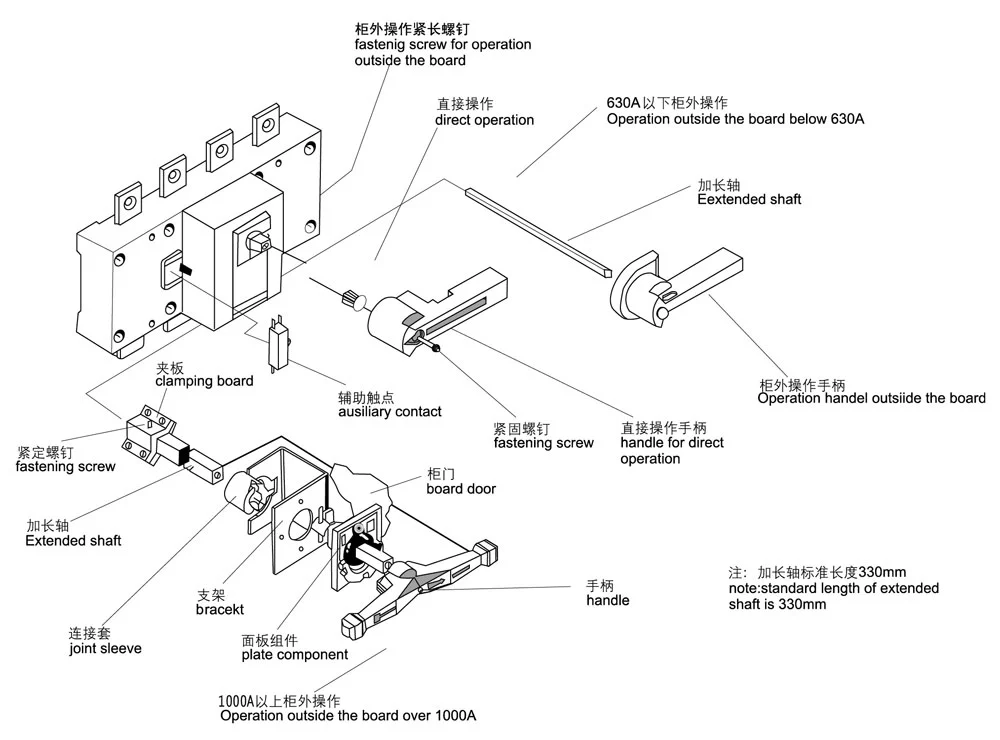

유형	프레임 크기 및 설치 크기

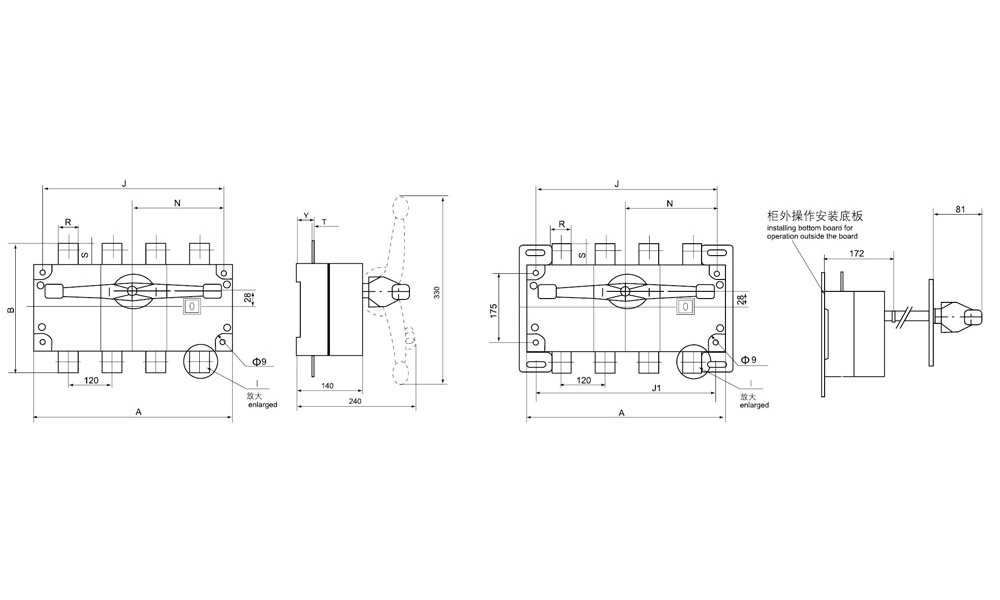

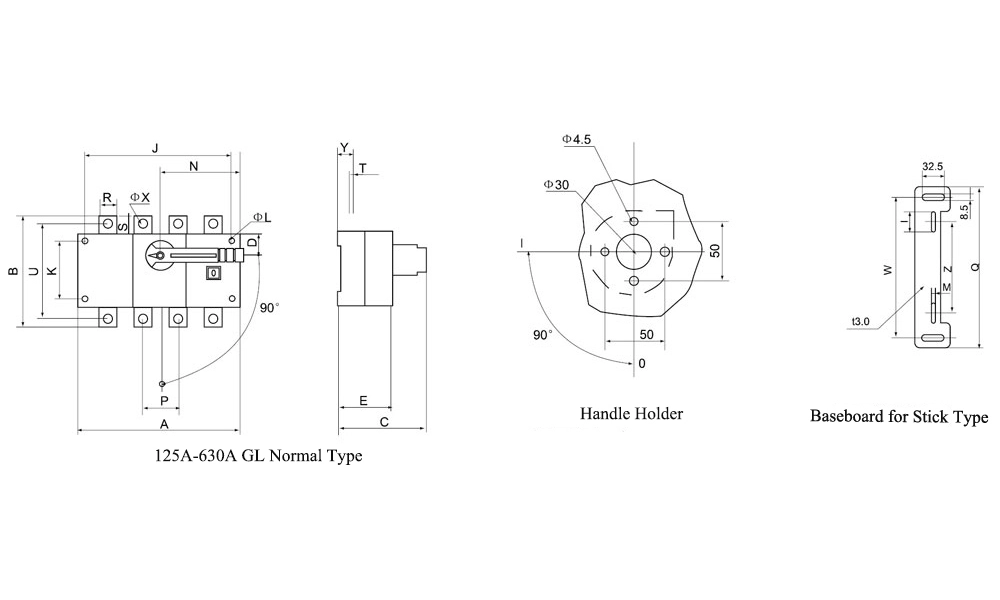

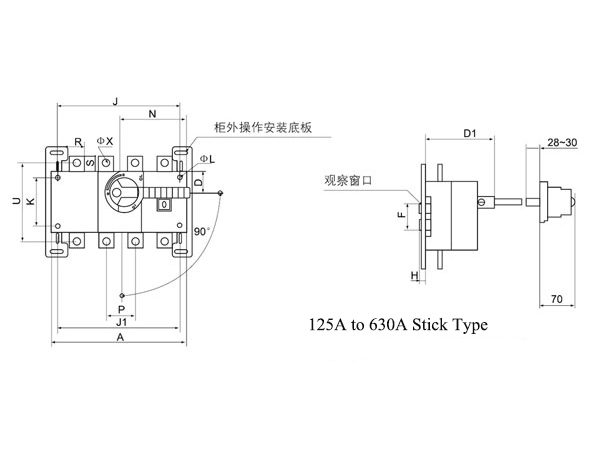

GL-125~630A	A	B	C	D	D1	E	ΦL	J	J1	K	N	P	R	S	T	U	ΦX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

유형	크기
GL-125~630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

유형	프레임 크기 및 설치 크기
GL-1000~4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

제품 FAQ:

Q: 100A 3상 절연체 스위치 100a가 부하 상태에서 작동할 수 있습니까?
A: 아니요. 100A 3상 절연체 스위치 100a는 무부하 조건에서 사용하도록 고안되었습니다. 정상적인 작동 전류를 전달하는 회로를 만들거나 차단하는 데 사용해서는 안 됩니다. 부하 개폐에는 회로 차단기나 부하 차단 스위치를 사용해야 합니다.
Q: 100A 3상 절연체 스위치 100a에 일반적으로 사용되는 재료는 무엇입니까?
A: 고품질 100A 3상 절연 스위치는 일반적으로 난연성 또는 강화 열가소성/금속 하우징, 낮은 저항과 내구성을 위한 구리 또는 은도금 구리 접점, 견고한 강철 또는 합금 작동 메커니즘을 특징으로 합니다. 이는 긴 서비스 수명과 안정적인 작동을 보장합니다.
Q: 100A 3상 절연체 스위치 100a는 100A 3상 회로 차단기와 어떻게 다릅니까?
답변: 100A 3상 회로 차단기는 부하 및 오류 전류를 차단할 수 있는 반면, 100A 3상 절연기 스위치는 무부하 조건에서만 연결 해제 기능을 제공합니다. 100A 3상의 역할은 안전을 위해 눈에 띄고 안정적인 분리를 보장하는 동시에 보호 기능은 퓨즈나 차단기로 유지되는 것입니다.
