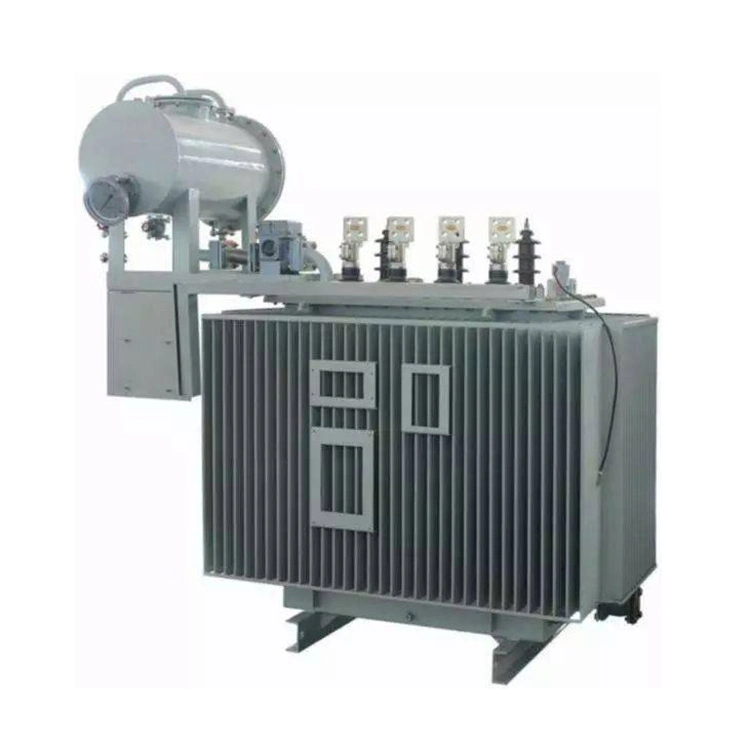

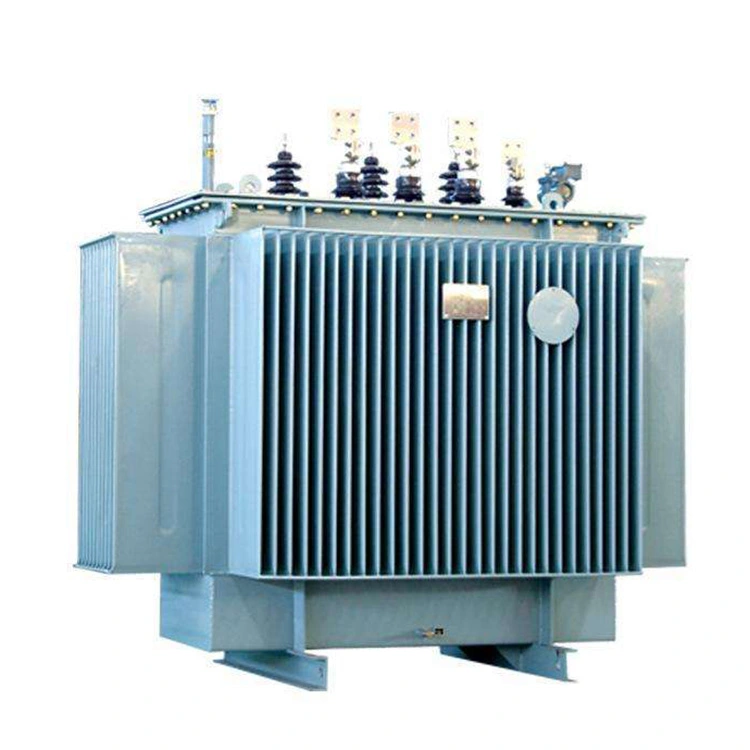

800kva 10kv 스텝업 오일 충전 전력 변압기

800kva 10kv 승압 오일 충전 전력 변압기는 전압 변환 및 배전을 위한 전력 시스템에 널리 사용됩니다. 전자기 유도 원리를 활용하여 다양한 전력 네트워크와 최종 사용자의 요구 사항을 충족하기 위해 전압 레벨을 높이거나 낮춥니다. 안정적인 절연 및 냉각 성능으로 인해 800kva 10kv 승압 전력 변압기는 일반적으로 변전소, 산업 시설, 상업 개발 및 농업 전력 시스템에 설치됩니다.

1. 작동 원리 및 주요 구성 요소

800kva 10kv 승압 오일 충전 전력 변압기의 주요 구성 요소는 자기 코어, 권선, 절연 오일 및 탱크 어셈블리입니다.

코어는 일반적으로 히스테리시스 및 와전류 손실을 최소화하기 위해 고품질 방향성 실리콘 강철 적층 또는 권선형 코어 구조로 제조됩니다. 설계 요구 사항에 따라 구리 또는 알루미늄 도체로 만들어질 수 있는 권선은 필요한 변환 비율을 달성하도록 배열된 고전압 및 저전압 코일로 구성됩니다.

변압기 탱크는 두 가지 필수 기능을 수행하는 절연 미네랄 오일로 채워져 있습니다. 첫째, 전원이 공급되는 부품과 접지된 부품 사이에 전기 절연을 제공합니다. 둘째, 자연적인 오일 순환을 통해 권선과 코어에서 열을 멀리 운반함으로써 냉각 매체 역할을 합니다. 표준 ONAN 냉각 시스템에서는 열이 오일에서 탱크 벽으로 전달된 다음 주변 공기로 소산됩니다.

인클로저는 충전부와의 우발적인 접촉 및 이물질의 침입을 방지하도록 설계되어 정상적인 서비스 조건에서 안전하고 안정적인 작동을 보장합니다.

2. 성능 특성 및 일반적인 응용 분야

800kva 10kv 승압급유 전력 변압기는 소형 배전 장치부터 전송 네트워크에 사용되는 대형 전력 변압기까지 다양한 등급으로 제공됩니다. 일반적인 배전 변압기 정격 범위는 100kVA~2,500kVA이며 일반적인 전압 조합은 10kV/0.4kV, 11kV/0.415kV입니다.

주요 전기 매개변수에는 일반적으로 정격 전력 용량, 1차 및 2차 전압 정격, 임피던스 전압, 부하 손실 없음, 부하 손실, 주파수가 포함됩니다.

800kva 10kv 급유 전력 변압기는 약 -25°C ~ +40°C 범위의 주변 온도에서 안정적으로 작동하도록 설계되어 다양한 기후 조건에 적합합니다. 3상 구성은 산업 및 공공 전력 시스템에 널리 채택되며, 관련 전자기 호환성 표준을 준수하면 근처 장비와의 간섭을 최소화하는 데 도움이 됩니다.

3. 장점 및 안전성

800kva 10kv 승압 오일 충전 전력 변압기의 주요 장점 중 하나는 탁월한 절연 및 냉각 기능입니다. 변압기 오일은 공기보다 유전 강도가 훨씬 높기 때문에 적절한 전기 간극을 유지하면서 컴팩트한 설계가 가능합니다. 동시에 오일은 작동 중에 발생하는 열을 효과적으로 흡수하고 전달하여 효율성을 높이고 서비스 수명을 연장하는 데 기여합니다.

오일은 또한 습기에 대한 보호 장벽을 제공하여 습한 환경에서 절연 열화의 위험을 줄여줍니다. 이는 800kva 10kv 승압 오일 충전 전력 변압기를 옥외 설치 및 다양한 기상 조건에 노출되는 위치에 특히 적합하게 만듭니다.

작동 안전성을 높이기 위해 800kva 10kv 승압 오일 충전 전력 변압기에는 압력 릴리프 밸브와 같은 보호 장치가 장착되어 있습니다. 내부 결함으로 인해 탱크 내부에 과도한 압력이 축적되는 경우 밸브는 자동으로 압력을 방출하여 기계적 손상을 방지합니다. 변압기 정격 및 용도에 따라 추가 보호 시스템에는 오일 레벨 표시기, 온도 모니터링 장치, Buchholz 계전기 및 가스 감지 시스템이 포함될 수 있습니다.

Wenzhou XiFa Electrical Power Equipment Co., Ltd.는 특정 설치 제약 조건이나 운영 요구 사항을 수용하기 위해 코어 구성, 권선 재료 및 기계 배열을 맞춤 설정할 수도 있습니다.

기술 사양:
