13.8kv~380v 배전 변압기 2500kva는 산업, 신에너지 및 상업 시나리오를 위한 핵심 전력 변환 장치로, 침지형(S11 시리즈)과 건식(SCB14 시리즈)을 포함한 두 가지 주요 구성으로 분류될 수 있습니다. 둘 다 2500kVA 용량 요구 사항을 충족하며 전문적으로 13.8kV 중고압을 380V 저전압으로 엄격하게 낮추도록 설계되었습니다. 안정적인 성능, 높은 안전성 및 긴 서비스 수명을 보장하기 위해 국제 및 국내 표준을 모두 준수합니다.
침지형 13.8kv~380v 배전 변압기 2500kva는 저렴한 비용과 강력한 과부하 용량을 갖추고 있어 광산, 실외 변전소 및 대규모 산업 단지와 같은 실외 중부하 시나리오에 적합합니다. 반면 건식 13.8kv~380v 배전 변압기 2500kva는 내화성, 방폭성, 유지 관리가 필요 없고 에너지 효율적이며 실내 및 방폭 요구 사항에 적합합니다. 고객은 실제 설치 환경, 현장 안전 규정 및 프로젝트 예산에 따라 적합한 유형을 유연하게 선택할 수 있습니다.
| 매개변수 카테고리 | 매개변수 이름 | 표준값 |
|
핵심 정격 매개변수 |
정격 용량 | 2500kVA(2.5MVA) |
| 고전압측(HV) | 13.8kV,삼상,Δ결선 | |
| 저압측(LV) | 380V(선간전압)/220V(상전압),3상,Y 결선 | |
| 정격 주파수 | 50/60Hz | |
| 연결 그룹 | Dyn11/Dyn1 | |
| 단락 임피던스 | 5%(일반, 4%-6%맞춤형) | |
| 탭 체인저 | 고전압±2×2.5%(5 탭, 오프 회로) | |
| 기름에 잠긴 매개변수 | 모델 예 | S11/S13/S22-2500/13.8 |
| 냉각방식 | ONAN(유침 자연 냉각)/ONAF(강제 공기 냉각) | |
| 절연 수준 | BIL 95KV(낙뢰 충격)/30kV(전력 주파수 내량) 전압) |
|
| 장점 | 저렴한 비용, 강력한 과부하 용량, 우수한 방열 | |
| 건식 매개변수 | 모델 예 | SCB14/SCR-2500-13.8/0.38 |
| 냉각방식 | AN(자연냉각)/AF(강제공냉),단열열 저항등급 F(155℃) |
|
| 보호 수준 | IP00/IP23/IP54 | |
| 장점 | 화재 및 폭발 방지, 유지 보수가 필요 없는, 소형 | |
| 손실 및 효율(50Hz 참조) |
무부하 손실(Po) | ×2.8-3.5kW |
| 부하손실(Pk,75℃) | ×16-19kW | |
| 총 손실 | ×19~22.5kW |

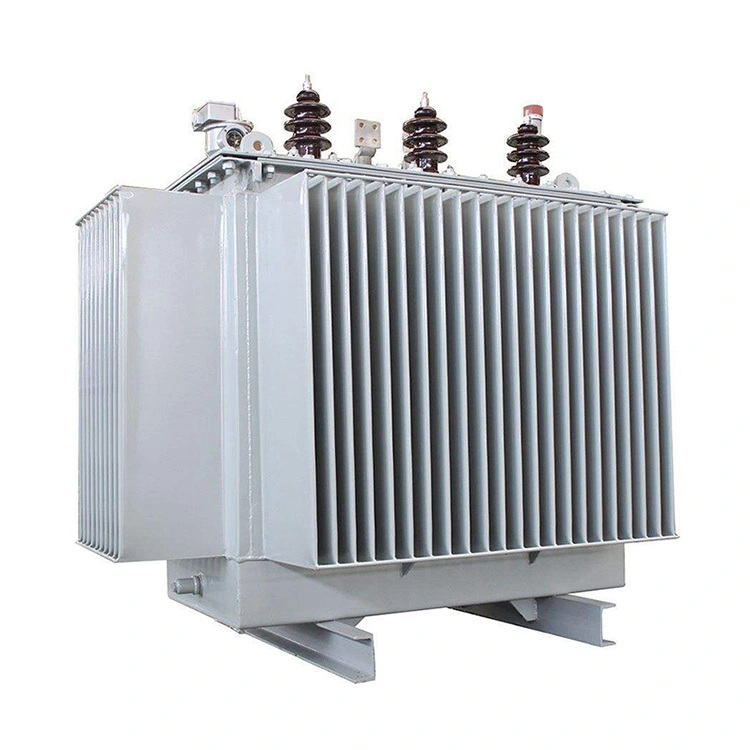

오일 침지형 S11은 실외 및 야외 설치용으로 특별히 설계되었습니다. 강력한 환경 적응성을 통해 고온, 비, 먼지 및 가혹한 기후를 견딜 수 있습니다. 이는 넓은 바닥 공간을 차지하고 통풍이 잘 되는 독립된 공간이 필요하므로 원격 산업 구역, 실외 변전소, 광산 현장 및 현장 배전 프로젝트에 적합합니다.
건식 SCB14 13.8kv~380v 배전 변압기 2500kva는 배전실, 공장 건물, 상업 단지 및 지하 공간과 같은 실내 설치에 우선적으로 사용됩니다. 컴팩트한 크기와 작은 점유가 특징이며 액체 누출 위험이 없으며 격리 풀이 필요하지 않습니다. 고밀도 도시 전원 공급 장치 및 제한된 설치 공간에도 적용 가능합니다.
오일 침지형 S11은 변압기 오일을 냉각 및 절연 매체로 사용합니다. 가연성 오일은 화재 및 누출 위험이 있으므로 밀폐된 공간, 밀집된 공간, 방폭 공간에서는 사용할 수 없습니다. 설치 중에는 추가적인 화재 예방 및 누출 방지 조치가 필요합니다.
건식 SCB14는 에폭시 수지 주조 구조로 제작되어 내화성, 난연성, 방폭성 및 비누설성을 특징으로 합니다. 절연 안전성이 높고 숨겨진 연소 위험이 없으며 실내, 공공 건물, 화학 공장 및 방폭 작업장에 대한 엄격한 안전 표준을 완벽하게 충족합니다.
오일 품질, 밀봉 성능, 오일 레벨 및 내부 노화에 대한 주기적인 검사를 포함하여 13.8kv~380v 배전 변압기 2500kva 오일 침지 S11의 정기적인 유지 관리가 필요합니다. 정기적인 전문 검사를 통해 오일 필터링 또는 교체가 1~2년마다 필요하므로 장기적인 유지 관리 작업량이 늘어납니다.
건식 SCB14는 유지보수가 거의 필요 없는 설계입니다. 절연유가 필요하지 않으며 정기적으로 권선의 간단한 먼지 청소만 하면 됩니다. 복잡한 일일 점검이 필요하지 않아 인건비와 유지관리 비용이 절약되며 무인 발전소에 적합합니다.
오일 침지형 S11은 강력한 과부하 용량과 함께 변압기 오일을 순환시켜 뛰어난 방열 능력을 보유하고 있습니다. 장기간의 고부하 작동과 단시간의 과부하 영향을 견딜 수 있어 지속적인 고부하 산업 생산 라인에 이상적입니다.
건식 SCB14는 자연 공기 냉각 또는 강제 공기 냉각을 사용합니다. 과부하 한계는 유침형에 비해 상대적으로 낮으며, 방열 효과는 실내 환기 조건에 의해 쉽게 영향을 받기 때문에 안정적이고 일반적인 부하 작동에 더 적합합니다.
오일 침지 S11의 구매 비용은 대용량 모델의 경우 상대적으로 저렴합니다. 그러나 무부하 손실과 부하 손실이 약간 높기 때문에 장기적으로 전력 소비가 상대적으로 더 높습니다.
건식 SCB14의 조달 비용은 상대적으로 높지만 최적화된 저손실 설계와 더 높은 에너지 효율을 제공합니다. 일일 전력 손실을 줄이고, 장기간 운영 시 전기 비용을 절감하며, 장기 프로젝트에 더 나은 에너지 절약 혜택을 제공합니다.
13.8kv~380v 배전 변압기 2500kva 최종 선택 제안:
S11 침지형을 선택하십시오. 프로젝트가 예산이 제한되어 있고 장기간 무거운 하중이 가해지며 무인 개방 현장이 있고 엄격한 화재 방지 요구 사항이 없는 실외 프로젝트인 경우.
SCB14 건식 유형 선택: 실내, 밀집된 군중, 화학물질 및 가연성 환경에 설치하는 경우 높은 안전 표준, 낮은 유지 관리 요구 및 장기적인 에너지 절약 요구 사항을 충족합니다.
