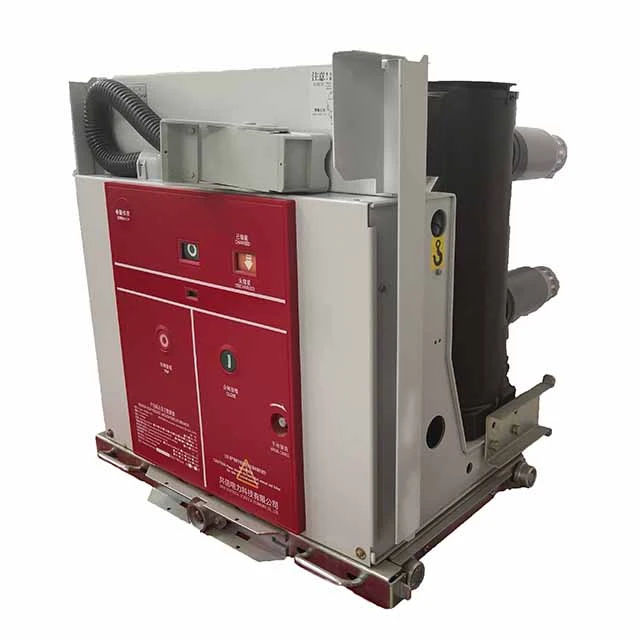

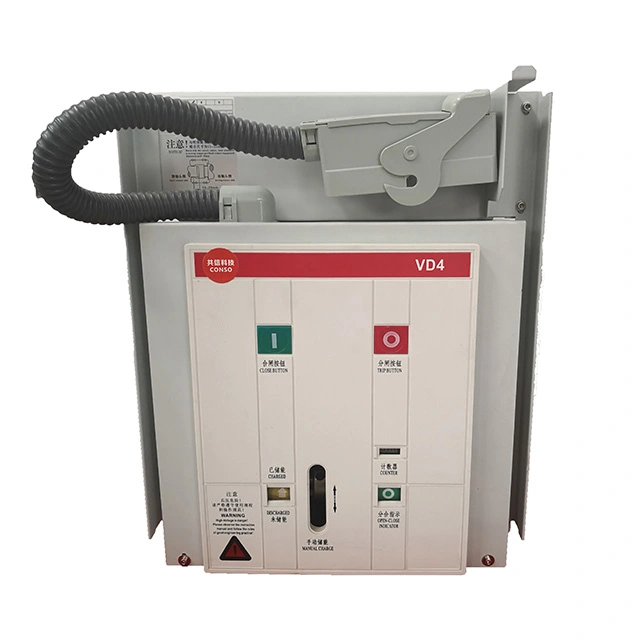

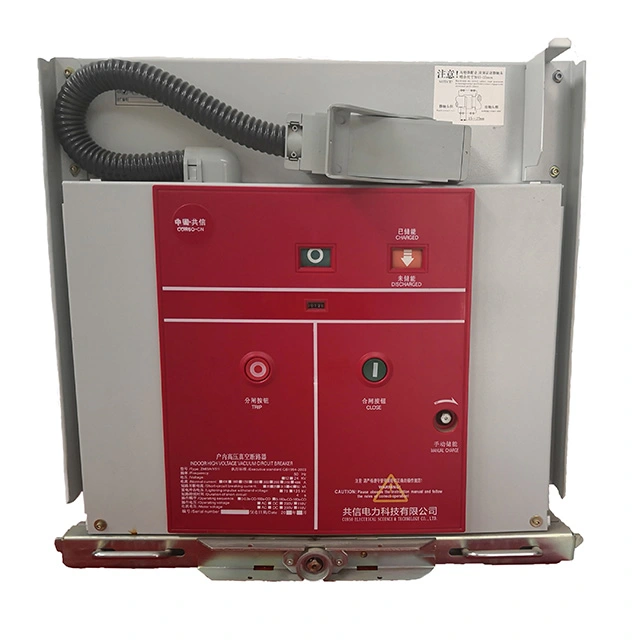

11kv vcb 전기 진공 ckt 차단기는 12kV 전력 시스템에서 전력망 장비는 물론 산업 및 광산 전력 시설의 보호 및 제어 장치로 사용하도록 설계되었습니다. KYN28, HXGN, GG-1A 시리즈 전기 패널 등 개폐 장치에 설치할 수 있으며 빈번한 작업이 필요한 애플리케이션에 적합합니다.
11kv vcb 전기 진공 차단기의 설치 가능한 유형에는 트롤리형(손수레), 고정형, 측면 장착형, 영구자석형이 있습니다. 절연 구조에 따라 표준형, 절연 원통형, 주물수지 폴형으로 제공됩니다. 11kv vcb 전기 진공 ckt 차단기의 호환 가능한 보조 장치에는 절연 트럭, 퓨즈 트롤리 트럭 및 전압 변압기 트롤리 트럭이 포함됩니다.

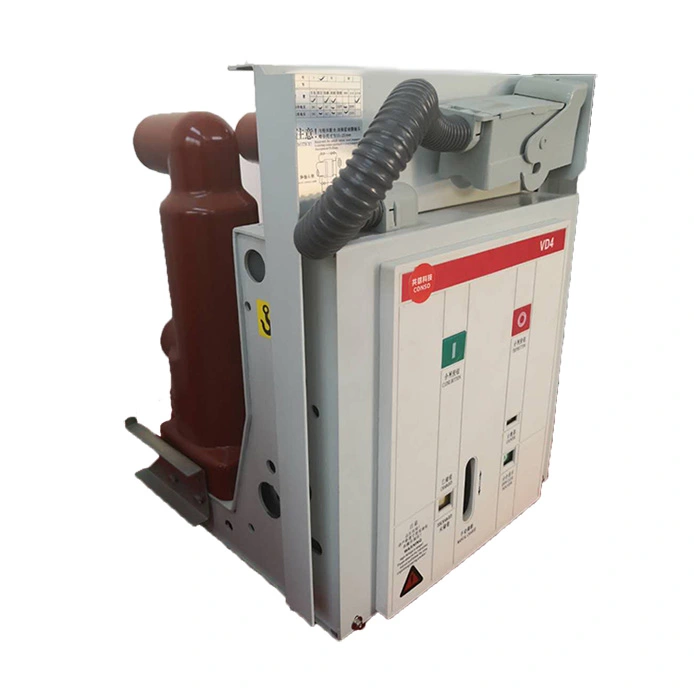

구조: 진공 차단기와 주요 전도성 회로는 에폭시 수지로 캡슐화되어 진동, 먼지, 습기 및 오염에 대한 탁월한 저항성을 제공합니다. 이 설계는 신뢰성을 크게 향상시키고 열악한 환경에서도 서비스 수명을 연장합니다.
진공 차단기: 강력한 아크 소호 성능과 차단 기능을 제공하여 높은 단락 차단 용량(최대 40kA)과 안정적인 전기적 내구성을 보장합니다.

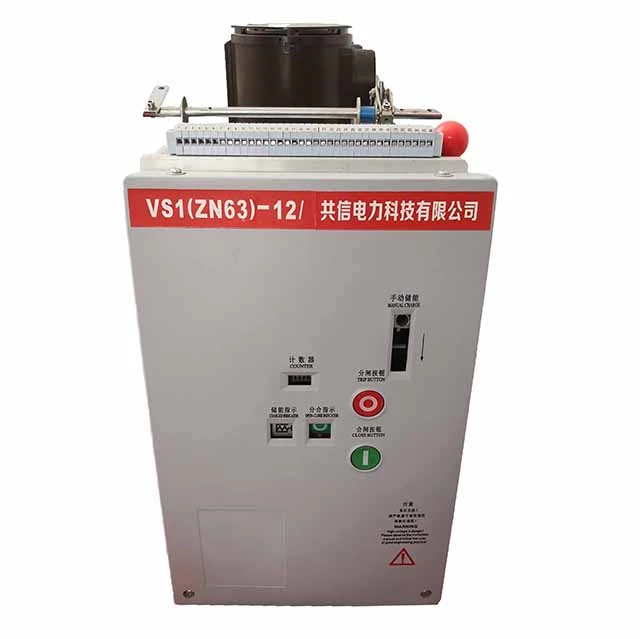

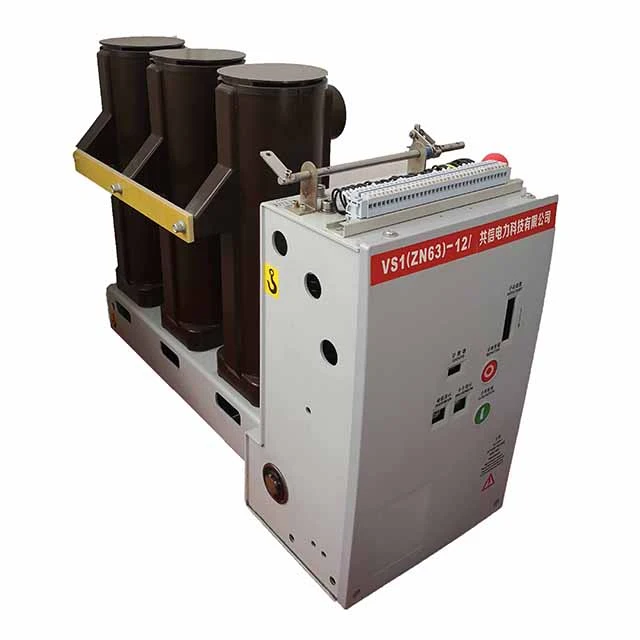

작동 메커니즘: 회로 차단기 본체와 통합된 장치로 설계되었으며 고정식, 트롤리(손수레) 또는 측면 장착 설치용으로 유연하게 구성하여 다양한 스위치기어 시스템의 요구 사항을 충족할 수 있습니다.
보호 기능: 과부하, 단락 및 저전압에 대한 통합 보호 기능을 통해 전력 시스템의 안전하고 안정적인 작동을 보장합니다.
기계적 내구성: 10,000회 이상 작동.
|
최대. 작동 전압(kV) |
12 |
||
|
작동 전압(V) |
AC 220/110 DC 220/110 |
||
|
정격 주파수(Hz) |
50 |
||
|
정격 조명 임펄스 전압 허용 오차(kV) |
75 |
||
|
1분 전원 주파수 전압(kV) |
42 |
||
|
정격단락차단전류(kA) |
25 |
31.5 |
40 |
|
정격전류(A) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
기계적 수명(회) |
10000 또는 20000 |
||
|
평균 폐쇄 속도(m/s) |
0.5~0.8 |
||
|
평균 트립 속도(m/s) |
0.9~1.2 |
||
|
정격단락차단시간(회) |
30 |
||
|
마감 시간(밀리초) |
35~70 |
||
|
트리핑 시간(ms) |
20~50 |
||
