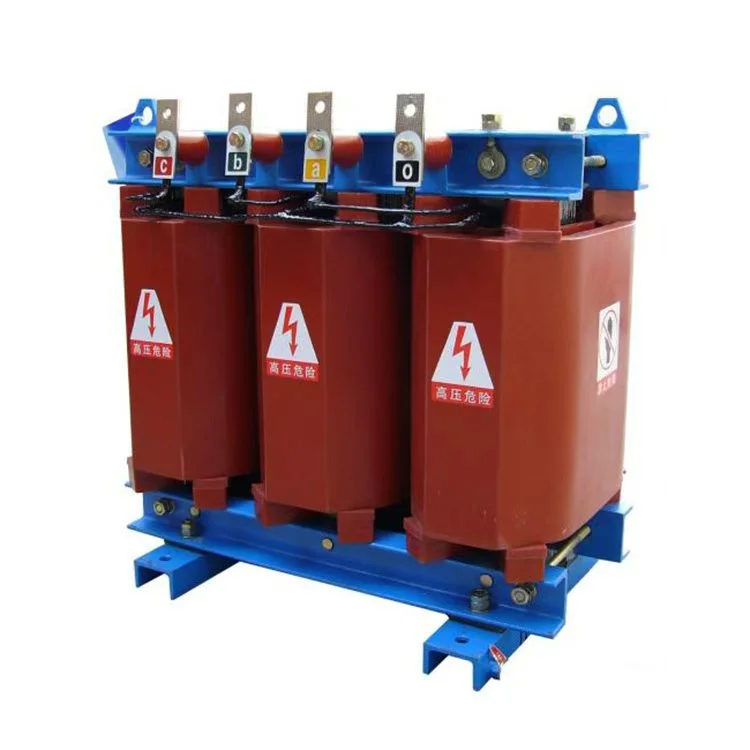

SCB10 3500kVA 11kV 415V 건식 변압기

Wenzhou Xifa Electrical Equipment Co., Ltd.는 침지형 및 건식 변압기 전문 제조업체로서 조달, 제조 및 최종 제품 검사를 포괄하는 엄격한 생산 공정을 확립했습니다. 우리 공장에서 공장 승인 테스트는 샘플링 절차가 아니라 모든 단일 변압기에 대해 의무적인 100% 전체 검사입니다. 테스트는 교정된 고정밀 테스트 장비를 사용하여 최신 국내 및 국제 표준에 따라 수행됩니다. 전압비, 임피던스, 손실, 절연강도 등 변압기의 주요 전기적 매개변수를 항목별로 검증합니다. 모든 테스트 항목을 예외 없이 합격한 제품만이 허가를 받습니다. 이 엄격한 테스트 시스템은 "우리가 제공하는 모든 변압기는 신뢰할 수 있다"는 약속에 대한 기술적 보증입니다.

SCB10 3500kVA 11kV 415V 건식변압기 생산공정

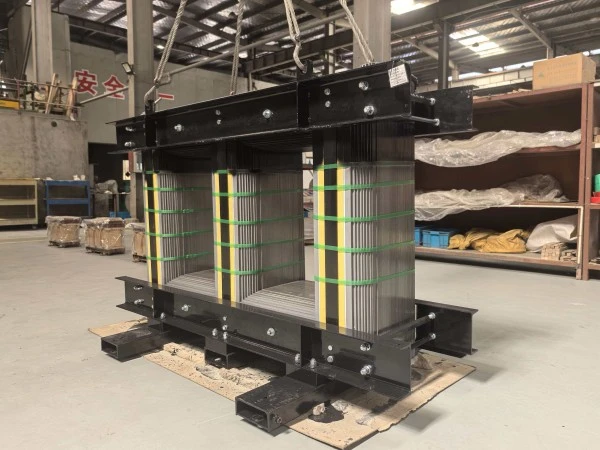

I. 코어 제조

코어는 전자기 유도의 중심 경로이며, 제조 정밀도는 변압기 성능에 직접적인 영향을 미칩니다.

1. 절단 및 블랭킹: 고품질 실리콘 강철 스트립을 세로 및 가로로 절단하여 필요한 너비와 길이의 시트로 만듭니다. 절단된 모서리는 우수한 투자율을 유지하기 위해 최소한의 버(burr)와 높은 치수 정확도를 가져야 합니다.

2. 펀칭 및 적층: 절단된 실리콘 강판을 펀칭(예: 구멍용)한 다음 도면에 따라 층별로 쌓아 완전한 다단계 코어 다리를 형성합니다.

3. 절연 밀봉: 적층 후 절연 및 녹 방지를 위해 코어의 끝과 표면에 에폭시 수지를 브러싱하거나 밀봉합니다.

II. 코일 제조

이것은 SCB10 3500kVA 11kV 415V 건식 변압기의 가장 복잡하고 중요한 부분입니다.

 생산. 목표는 전압과 전류를 전달하는 권선을 만들고 이를 에폭시 수지로 단단하고 절연된 구조로 밀봉하는 것입니다.

1.코일 권선: 전용 권선 기계에서 구리 호일 또는 구리선을 맨드릴에 감아 고전압(HV) 및 저전압(LV) 권선을 형성합니다. 권취시 층간절연, 단면절연, 리드선을 정밀하게 배치합니다.

2. 사전 건조 및 성형: 감긴 코일을 세척하고 주조 금형에 넣습니다. 그런 다음 어셈블리는 사전 건조를 위해 오븐으로 보내집니다. 이 단계는 매우 중요합니다. 코일에서 습기를 완전히 제거해야 합니다. 잔류 습기로 인해 주조 후 에어 포켓이 발생하여 절연 성능이 심각하게 저하될 수 있기 때문입니다.

3.진공 주조: 이는 제품 수명을 결정하는 핵심 공정입니다. 금형 내부의 건조된 코일을 진공 주조 탱크에 넣고 100Pa 이하로 떨어질 수 있는 고진공 압력을 끌어냅니다. 동시에 에폭시 수지, 경화제, 충전제(예: 실리카 분말)의 정확한 혼합물이 혼합되고 가스가 제거됩니다. 진공 상태에서 혼합물을 금형에 부어서 모든 코일 틈새를 관통하고 최종 제품에 기포가 없도록 합니다.

4.고온 경화: 주조 후 고온 경화를 위해 금형을 경화 오븐에 넣습니다. 일반적으로 다단계 온도 상승(예: 75°C에서 135°C까지 단계적으로)이 사용됩니다. 이를 통해 에폭시 수지가 화학적으로 완전히 반응하여 우수한 절연 특성을 지닌 단단하고 내열성이 있는 고체 덩어리를 형성할 수 있습니다.

5.탈형 및 마감: 경화 후 금형을 제거합니다. 코일의 표면은 다음 단계를 준비할 수 있도록 부드러운 마감과 정확한 치수를 얻기 위해 연마되고, 다듬어지고, 모따기되었습니다.

제품 매개변수:

이름	SCB10 3500kVA 11kV 415V 건식 변압기
정격 용량	3500kva
1차 전압	11KV
2차 전압	415V
단열재	캐스트 수지
벡터 그룹	Dyn11 Yyn0
무부하 손실(P0)	고객의 요구 사항에 따라
부하 손실(Pk) @ 120°C	고객의 요구 사항에 따라
임피던스 전압(영국)	8%
절연 등급	클래스 F 또는 H
냉각방식	오나프 오나프
부분방전	10pc 미만

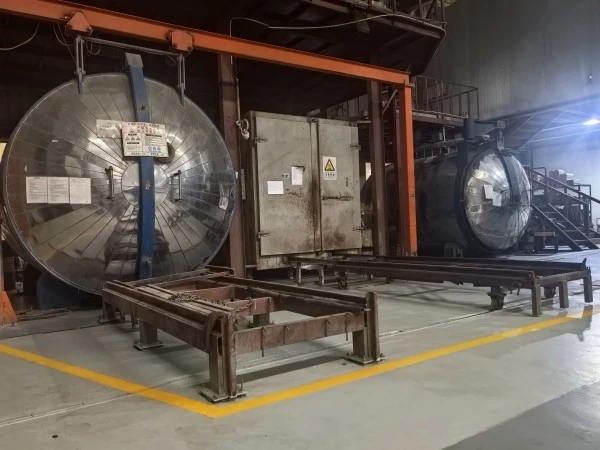

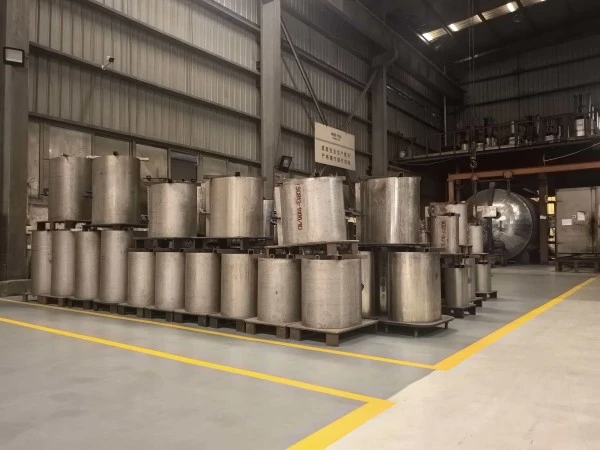

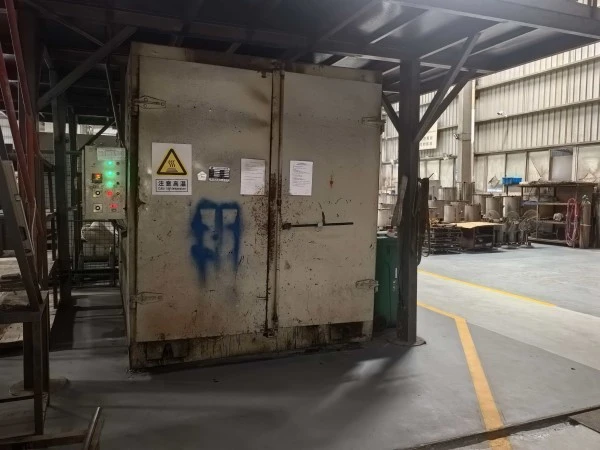

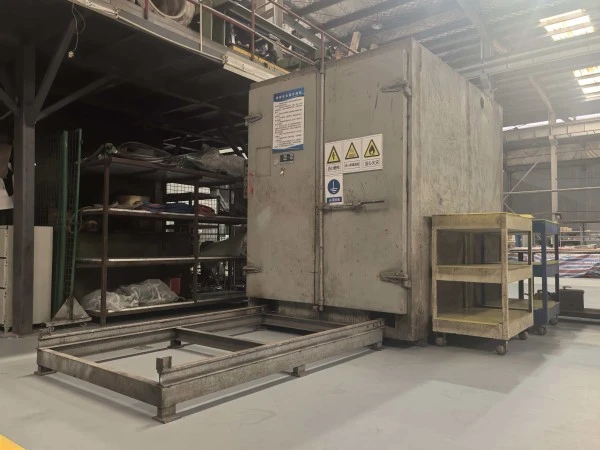

생산설비

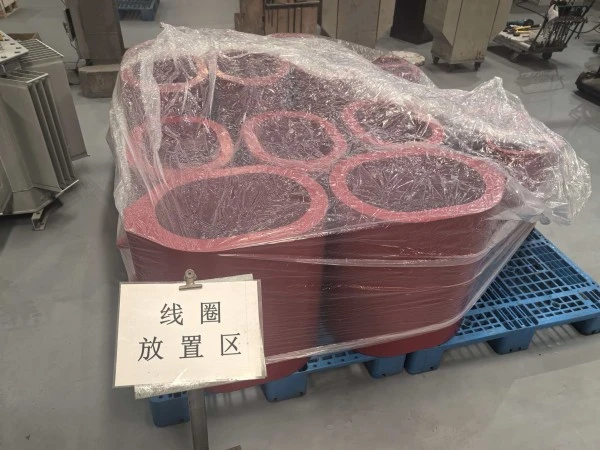

반제품

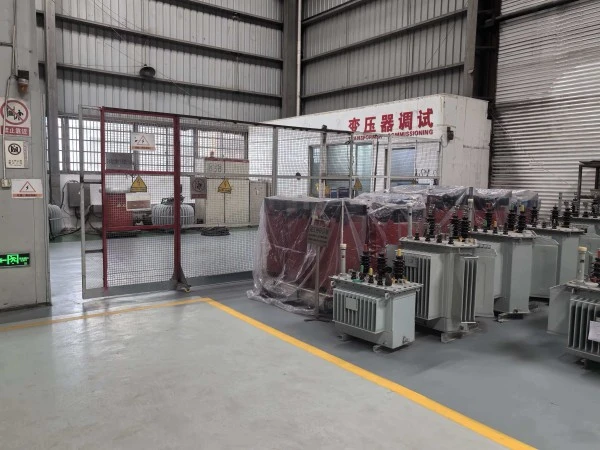

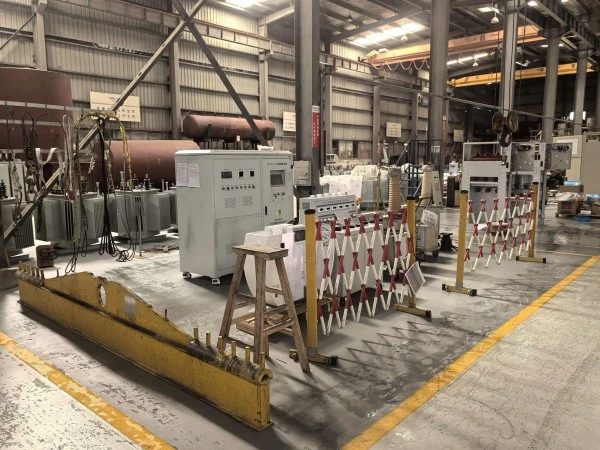

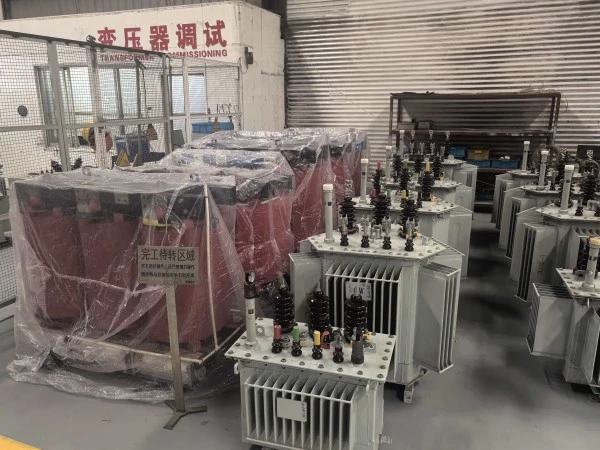

테스트 센터

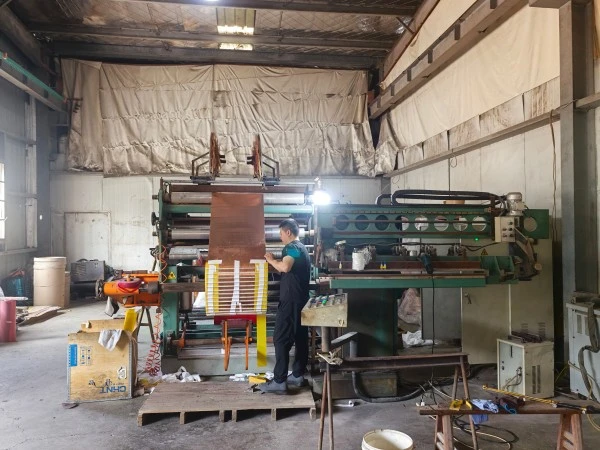

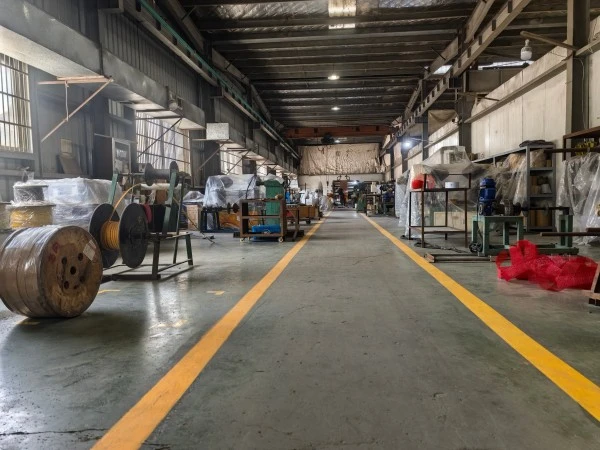

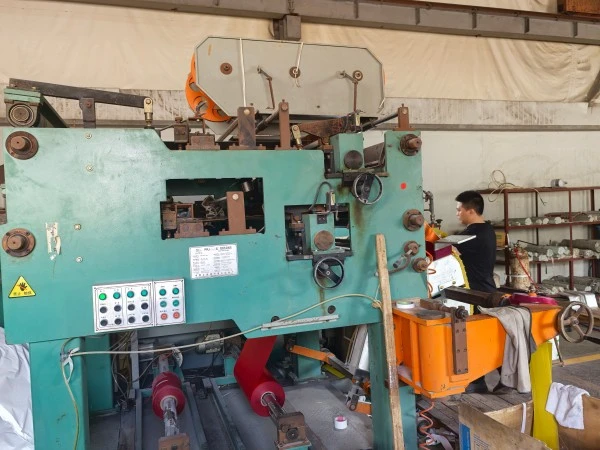

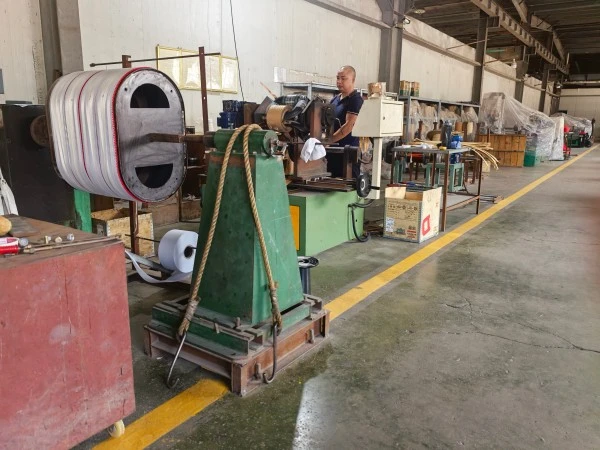

와인딩 워크샵
