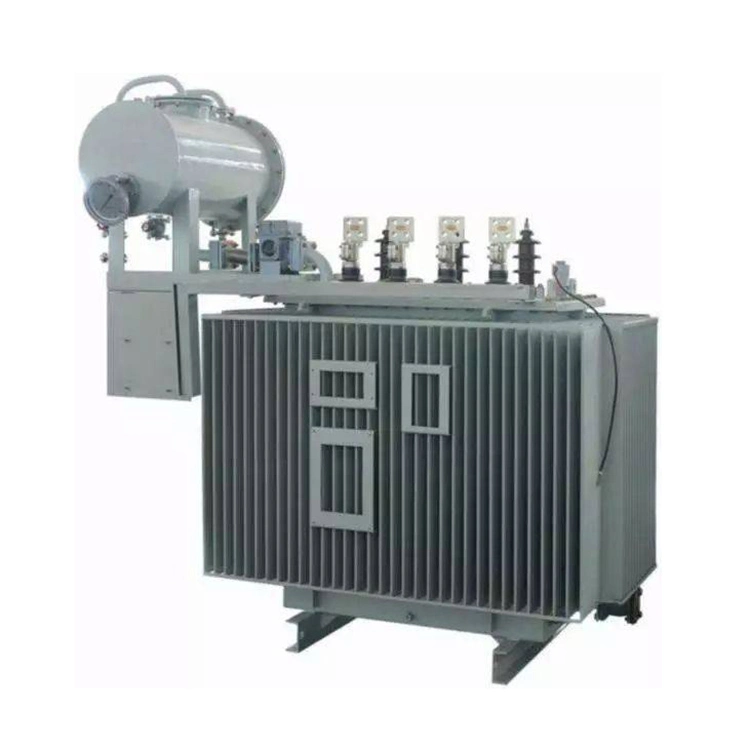

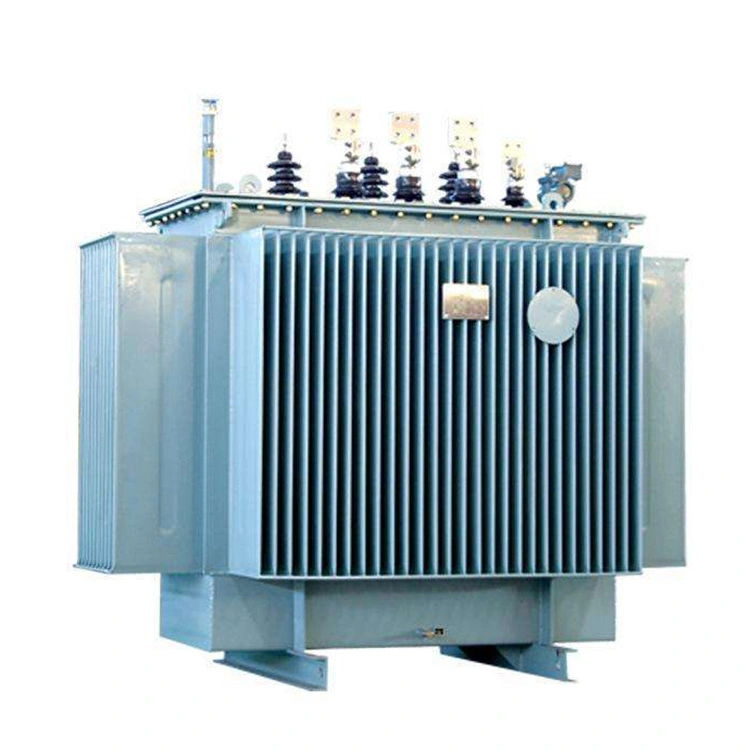

오일 침수 변압기 11kv ~ 0.4kv 800kva

유입식 변압기 11kv ~ 0.4kv 800kva는 절연유를 사용하여 작동 온도를 제어하고 안정적인 성능을 유지하는 전력 변환 장치입니다. 11kv~0.4kv 800kva 유침 변압기의 활성 부품은 절연유로 채워진 용접 강철 탱크 내부에 보관됩니다. 오일은 냉각 매체와 전기 절연 매체의 역할을 모두 수행하여 작동 중에 발생하는 열을 효율적이고 안전하게 소산시킵니다. 냉각 방법 및 용량 등급에 따라 유침식 변압기는 일반적으로 자연 냉각식 유침식 변압기와 강제 공냉식 유침식 변압기로 분류되며 각각 ONAN 및 ONAF라고도 합니다.

기름에 잠긴 변압기의 주요 구성 요소:

1. 자기 코어

자기 코어는 자속 경로를 제공하고 11kv~0.4kv 800kva 유침 변압기의 중앙 부분을 형성합니다. 전자기 유도를 통해 권선 간에 전기 에너지를 전달할 수 있습니다.

2. 권선

권선은 전압 변환에 필요한 자기장을 생성합니다. 이는 코어 주위에 감긴 전도성 코일로 만들어지며, 권선은 특수 종이 재료와 보호 절연 층을 사용하여 절연됩니다. 작동 전압이 증가함에 따라 적절한 절연 강도와 작동 안전성을 보장하기 위해 더 두꺼운 절연체가 적용됩니다.

3. 변압기 탱크

변압기 탱크에는 내부 조립을 기계적으로 보호하기 위한 코어와 권선이 들어 있습니다. 탱크에 장착된 부싱을 사용하면 적절한 절연을 유지하면서 권선을 전력 시스템에 연결할 수 있습니다. 탱크에 부착된 라디에이터는 외부 표면적을 늘려 열 방출을 개선하고 냉각 성능을 향상시킵니다.

4. 절연유

절연유는 탱크 내부를 채우고 두 가지 필수 기능을 수행합니다. 이는 전원이 공급되는 구성 요소 사이에 전기 절연을 제공하고 냉각 매체 역할을 합니다. 작동 중에 오일은 권선 및 코어 어셈블리 주변의 보조 흐름 경로를 통해 자연적으로 순환합니다. 이는 핫스팟에서 열을 운반하고 탱크와 라디에이터로 전달하여 주변 환경으로 방출됩니다.

기술 사양:

오일 침지 변압기의 주요 장점

1. 우수한 단열 성능

11kv~0.4kv 800kva 유침 변압기는 절연유의 높은 유전 강도로 인해 뛰어난 전기 절연성을 제공합니다. 오일은 또한 효과적인 열 방출을 제공합니다. 이는 유침 변압기를 고전압 및 고전력 애플리케이션에 매우 적합하게 만듭니다. 11kv~0.4kv 800kva 유침 변압기는 까다로운 전기 조건에서 안정적인 작동이 요구되는 송전 네트워크, 산업 시설 및 변전소에 널리 사용됩니다.

2. 효율적인 냉각 및 긴 서비스 수명

절연유의 냉각 기능은 과부하 조건에서도 안정적인 작동 온도를 유지하는 데 도움이 됩니다. 건식 변압기에 비해 유침 변압기는 지속적인 과부하를 보다 효과적으로 처리하고 작동 수명을 연장하는 데 도움이 됩니다. 적절한 유지 관리를 통해 많은 유침 변압기는 20~30년 동안 계속 작동됩니다.

3. 비용 효율적인 솔루션

동일한 정격 전력의 경우 일반적으로 유침 변압기가 주조 수지 변압기보다 제조 비용이 더 경제적입니다. 초기 투자 비용이 낮기 때문에 성능과 예산 간의 균형을 추구하는 유틸리티, 산업 프로젝트 및 인프라 개발에 매력적인 선택이 됩니다.

4. 가혹한 환경에서도 안정적인 작동

11kv~0.4kv 800kva 유침 변압기는 주변 온도가 높고 먼지가 많은 환경을 포함하는 까다로운 작동 조건에서 안정적으로 작동하도록 설계되었습니다. 견고한 구조와 외부 방해에 대한 강력한 저항력으로 까다로운 환경에서도 안정적이고 신뢰할 수 있는 전력 분배를 보장합니다.
