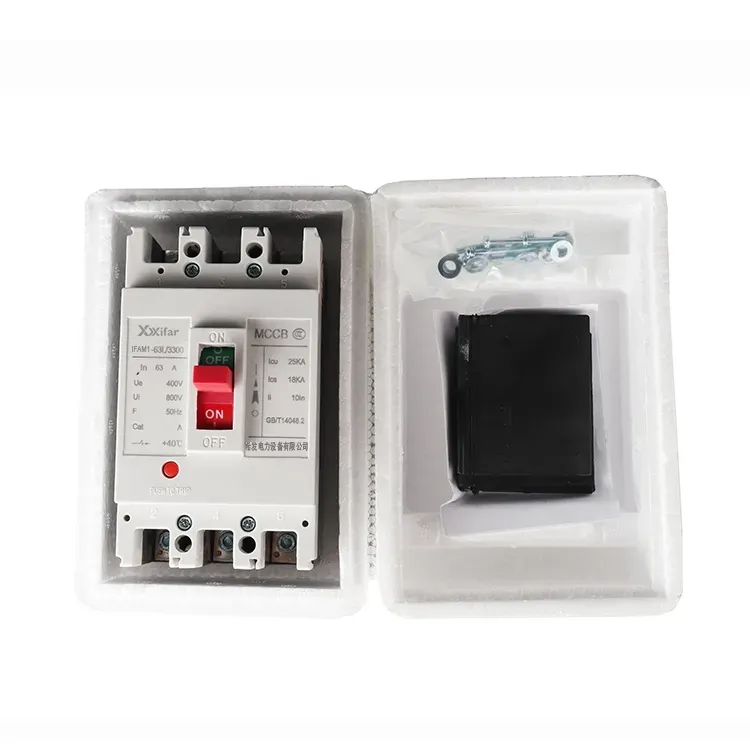

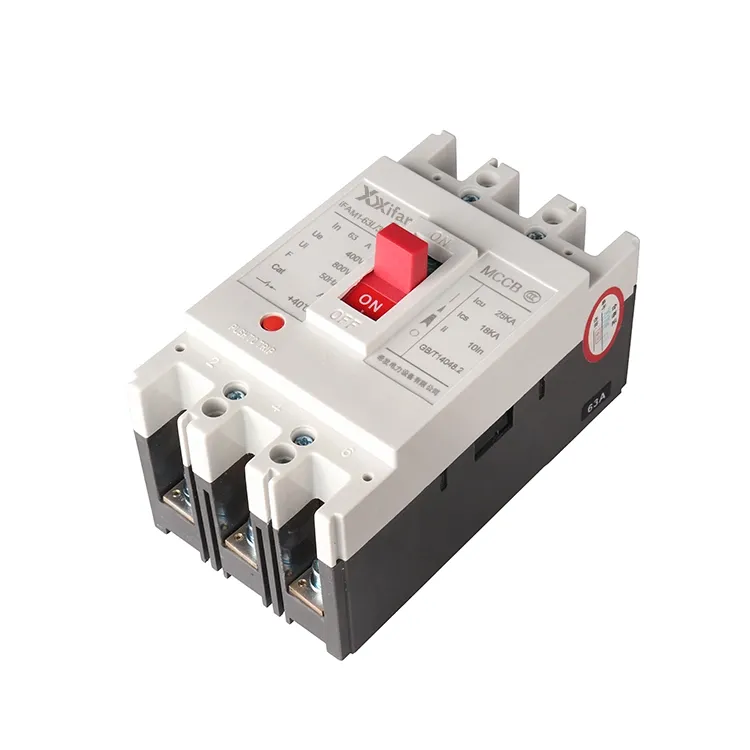

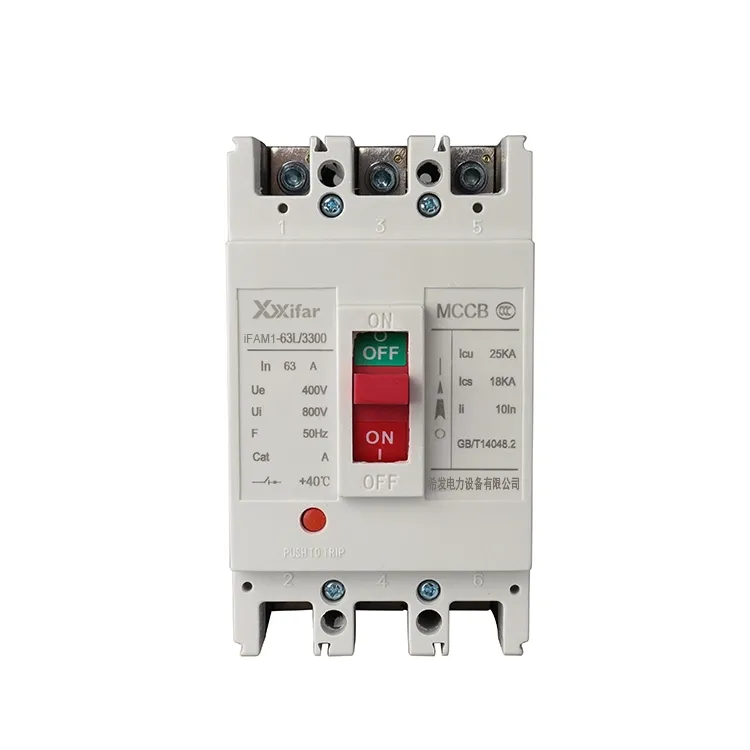

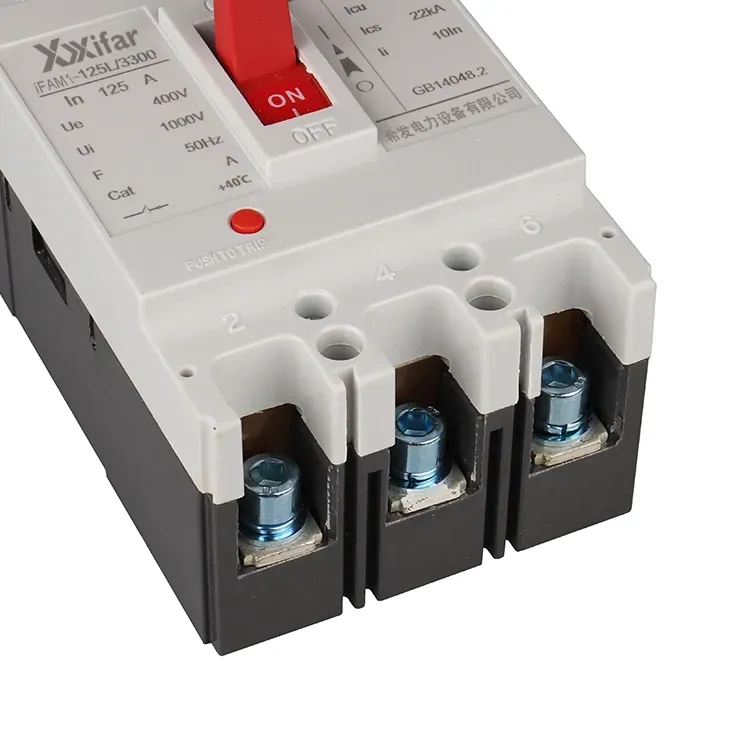

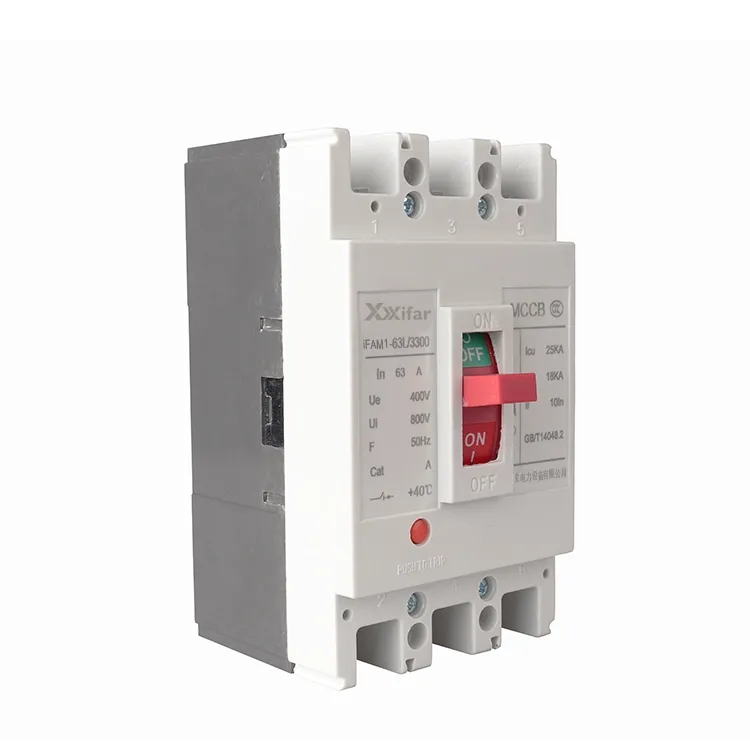

63a 3p 배선용 차단기

63a 3p 성형 케이스 회로 차단기의 작동 원리

(1) 전류 감지 및 차단

63a 3p 성형 케이스 회로 차단기 내부에는 감지 요소가 회로를 통해 흐르는 전류를 모니터링합니다. 전류가 미리 설정된 수준 이상으로 상승하면 트리핑 메커니즘을 작동시키는 자력이 생성됩니다. 전자기 작용 원리에 따라 접점이 빠르게 열리고 회로가 차단됩니다.

(2) 열 보호

과부하 조건에서 63a 3p 성형 케이스 회로 차단기의 열 요소가 가열됩니다. 바이메탈 스트립은 온도가 상승함에 따라 구부러지며, 이로 인해 트립 메커니즘이 해제되고 주 회로가 분리됩니다. 이는 과열을 방지하고 장기간의 과전류로 인한 화재 위험을 줄입니다.

(3) 저전압 및 션트 트립

공급 전압이 특정 수준 아래로 떨어지면 저전압 릴리스의 전기자가 떨어져 트립 메커니즘이 작동하고 회로가 열립니다. 또한 션트 트립 장치에 전원이 공급되면 전기자가 끌어당겨 동일한 트립 메커니즘을 활성화하여 주 회로를 분리합니다.

63a 3p 성형 케이스 회로 차단기의 주요 기능

(1) 단락 보호

단락이 발생하면 전류가 매우 높은 값으로 급격하게 상승합니다. 63a 3p 성형 케이스 회로 차단기는 거의 즉각적으로 반응하여 심각한 전기적 스트레스로부터 장비를 보호하기 위해 회로를 엽니다.

(2) 과부하 보호

부하 전류가 일정 기간 동안 정격 값을 초과하면 63a 3p 성형 케이스 회로 차단기가 자동으로 작동합니다. 과열과 배선 및 연결된 장비의 손상을 방지하는 데 도움이 됩니다.

(3) 자동 연결 해제

오류가 발생할 때마다 63a 3p 성형 케이스 회로 차단기는 수동 개입 없이 전원 공급 장치를 차단할 수 있습니다. 또한 이 기능은 전기 시스템 내의 장비와 인력을 모두 보호하는 데 중요한 역할을 합니다.

63a 3p 성형 케이스 회로 차단기 매개변수:

63a 3p 몰드케이스 회로 차단기와 소형 회로 차단기의 차이점

1. 단락 차단 용량:

오류 차단 기능에는 분명한 차이가 있습니다. 63a 3p 성형 케이스 회로 차단기는 일반적으로 400V에서 약 36kA ~ 120kA의 최종 차단 용량을 제공하는 반면, 63a 3p 소형 회로 차단기는 일반적으로 6kA ~ 10kA 범위의 정격입니다.

2. 보호 특성의 조정 가능성:

63a 3p MCCB를 사용하면 과부하 및 단락 보호를 독립적으로 설정할 수 있으며 트립 값을 수동으로 조정할 수 있습니다. 전자 트립 장치는 다단계 보호 기능도 제공할 수 있습니다. 이와 대조적으로 63a 3p MCB는 조정이 불가능한 표준 B, C 또는 D 곡선과 결합된 열 자기 메커니즘을 사용하는 고정된 보호 특성을 갖습니다.

3. 설치 및 기계적 강도:

63a 3p 성형 케이스 회로 차단기는 일반적으로 보다 안전한 연결을 보장하기 위해 볼트를 사용하여 장착됩니다. 이는 고전류 애플리케이션과 진동이 있는 환경에 적합합니다. 반면 63a 3p MCB는 표준 35mm DIN 레일에 빠르게 설치할 수 있도록 설계되어 편리하지만 기계적 견고성은 떨어집니다.

4. 일반적인 응용 분야:

63a 3p MCCB는 산업용 배전 시스템, 모터 보호 및 2차 또는 3차 레벨의 피더 회로에 널리 사용됩니다. 그러나 63A 3P MCB는 주로 주거용 또는 상업용 설치의 조명 및 소켓 콘센트와 같은 최종 배전 회로용으로 사용됩니다.
