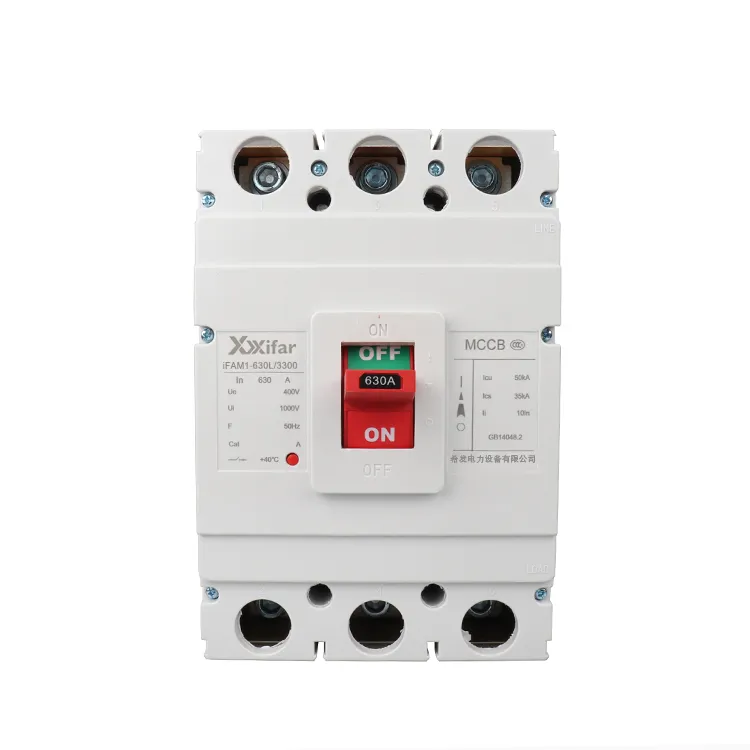

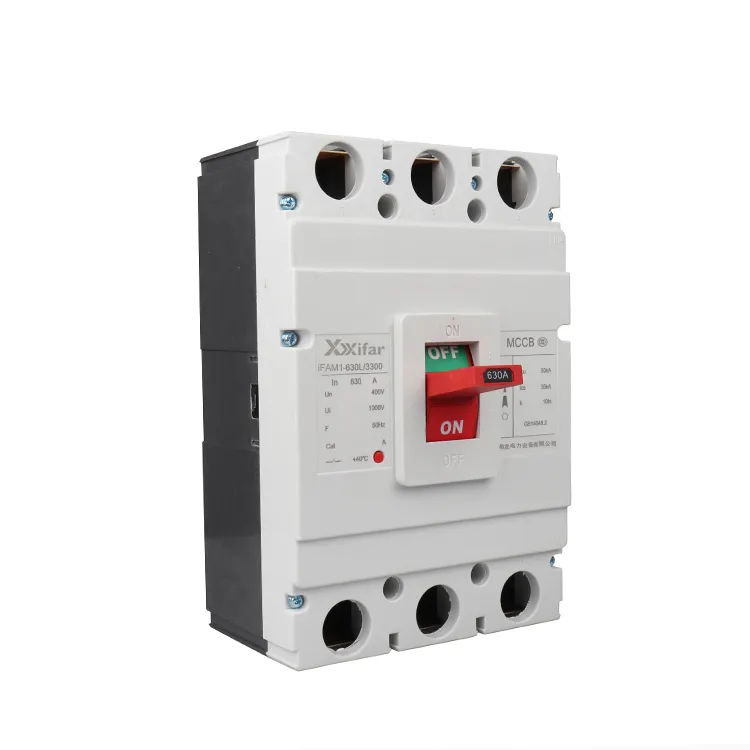

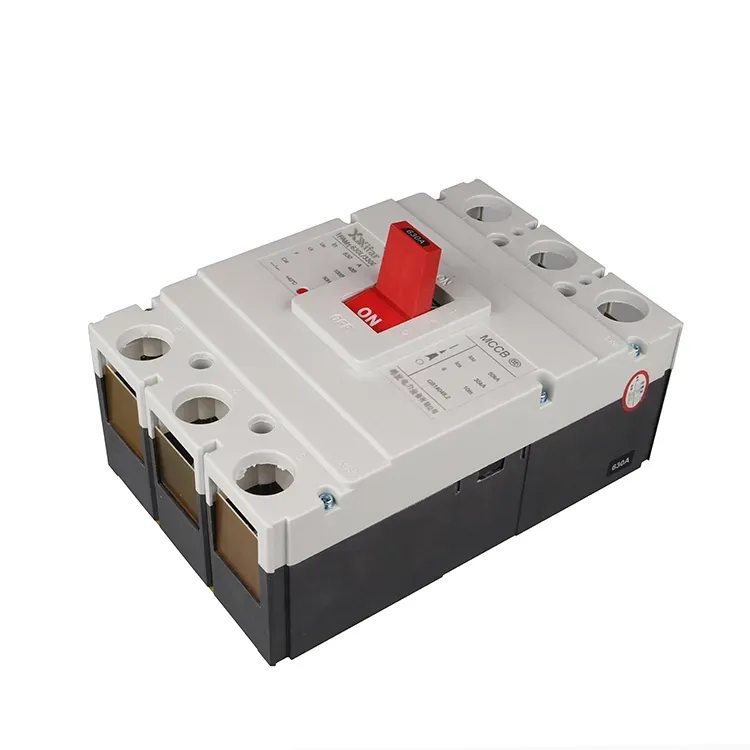

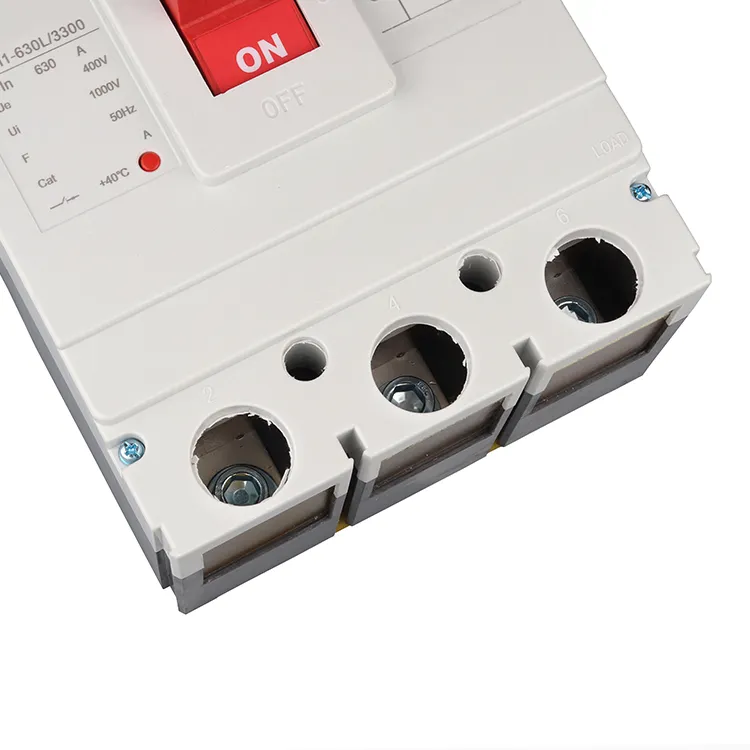

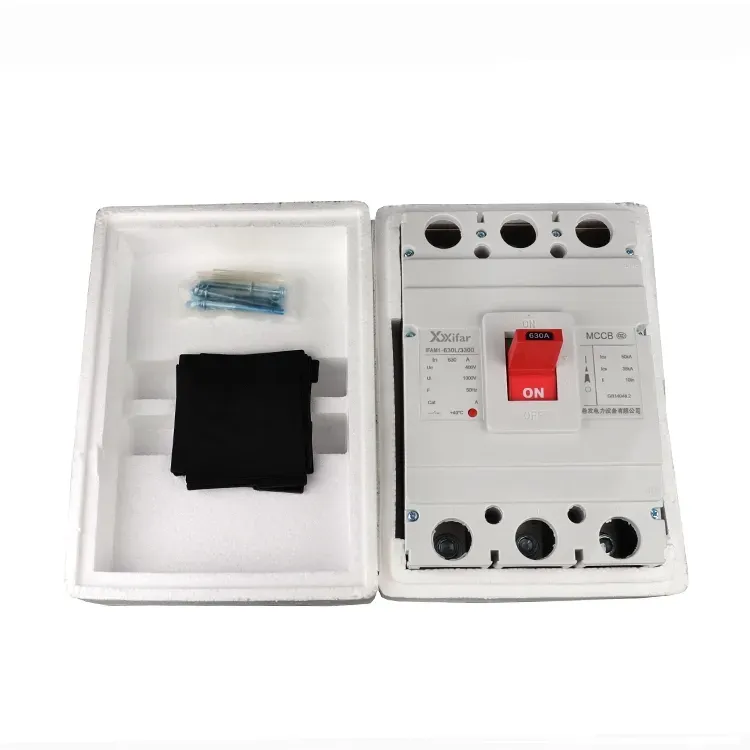

630a 3p 열 자기 성형 케이스 회로 차단기

630a 3p 열 자기 성형 케이스 회로 차단기는 저전압 배전 시스템에 사용되는 필수적이고 중요한 보호 장치입니다. MCCB는 접점 시스템, 아크 소화 장치 및 트리핑 메커니즘을 포함한 필수 구성 요소를 컴팩트한 구조로 통합한 완전 밀폐형 절연 하우징을 채택합니다.

A 630a 3p 열자기 성형 케이스 회로 차단기는 밀폐형 장치로 설계되었기 때문에 일반적으로 분해 또는 수리용으로 설계되지 않았습니다. 이는 일반적으로 분기 또는 라인 보호 장치의 역할을 하는 중소용량 회로에 보호 기능을 제공하기 위해 산업 및 상업용 설치에 널리 적용됩니다.

회로 차단기 범주 내에서 성형 케이스 회로 차단기는 일반적으로 배전 시스템의 주요 수입원으로 사용되는 공기 회로 차단기와 주거용 및 경량 애플리케이션에 일반적으로 사용되는 소형 회로 차단기 사이에 위치합니다.

630a 3p 열자기 몰드 케이스 회로 차단기의 일반적인 적용 사례에는 모터 보호 회로, 배전반, 중형 장비용 전원 공급 라인이 포함됩니다.

630a 3p 열 자기 성형 케이스 회로 차단기 매개변수:

630a 3p 열 자기 성형 케이스 회로 차단기 기능적 특성

1. 과부하 보호:

630a 3p 열 자기 성형 케이스 회로 차단기에서 과부하 보호는 장시간 보호라고도 합니다. 과부하 보호는 바이메탈 스트립의 열 변형을 기반으로 합니다. 트리핑 시간은 역시간 특성을 따릅니다. 전류가 높을수록 트리핑 속도가 빨라집니다. 이는 지속적인 과부하 조건에서 도체와 장비가 과열되는 것을 방지합니다.

2. 단락 보호

일반적으로 단락 보호는 630a 3p 열 자기 성형 케이스 회로 차단기의 순간 보호를 사용하여 구현됩니다. 자기 트립 장치는 즉각적인 보호 기능을 제공합니다. 전류가 정격 값의 약 8~12배에 도달하면 열 자기 성형 케이스 회로 차단기는 전력 주파수 주기의 절반(약 10ms) 내에 작동합니다. 이렇게 하면 단락 전류가 최고조에 도달하기 전에 중단이 발생합니다.

3. 저전압 보호

저전압 릴리스가 설치된 경우 전압이 1초 이상 정격 값의 70% 미만으로 떨어지면 트립이 발생합니다. 전압이 정격값의 35% 미만으로 떨어지면 순간 트립이 발생합니다. 이 기능은 저전압 작동으로 인한 모터 손상을 방지하는 데 도움이 됩니다.

4. 누전 방지

전자 보호 모듈이 통합된 630a 3p 열 자기 성형 케이스 회로 차단기는 영상 변류기를 통해 잔류 전류를 감지할 수 있습니다.  누출 모듈이 개인 보호용으로 30mA 이상, 화재 방지용으로 300mA 이상을 감지하면 트립이 발생합니다. 트리핑 시간은 일반적으로 0.1초 이내입니다.
